Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.6A 3Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
1 039 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:918 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 202,42 |
| от 2 | 2 150,11 |
| от 4 | 2 123,13 |
| от 6 | 2 101,23 |
| от 10 | 2 074,11 |
Склад 13
В наличии:121 шт
Срок поставки: до недели
Норм. уп.: 22
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 806,97 |
| от 3 | 1 732,31 |
| от 6 | 1 673,04 |
| от 12 | 1 620,91 |
| от 22 | 1 585,67 |
Описание

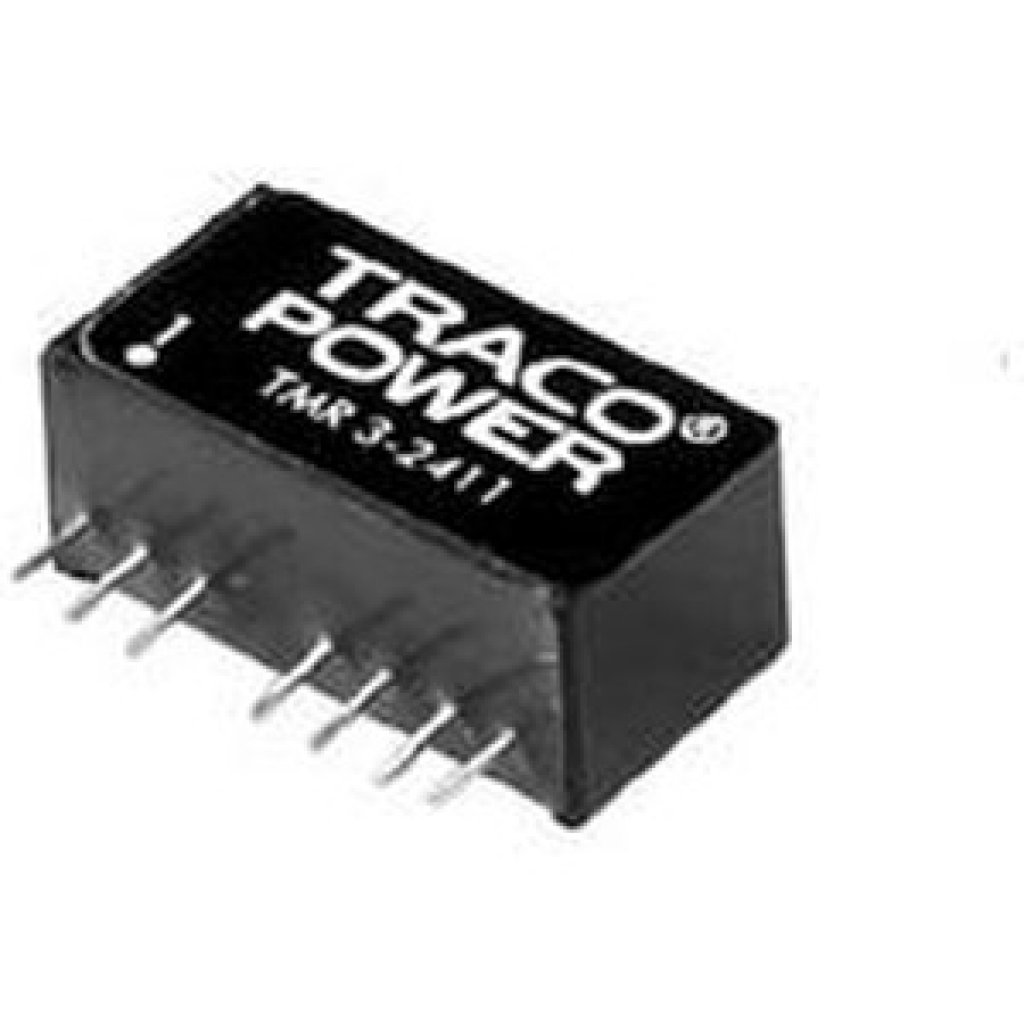

Преобразователь DC/DC на печатную плату от Traco. Модель TMR 3-2411 работает от входного напряжения 24 В и выдает стабильные 5 В при токе до 0,6 А, мощность составляет 3 Вт. Компонент выполнен в компактном корпусе SIP8. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 4870000h |
| Вес | 4.8g |
| Охлаждение | natural convection 20LFM |
| Корпус | SIP-8 |
| Тип монтажа | Выводной |
| Footprint | 2.0 cm² |
| Макс. влажность | 95% non-condensing |
| Вх. фильтр | internal capacitor |
| Минимальная нагрузка | not required |
| Вых. мощность | 3W |
| MTBF стандарт | MIL-HDBK-217F ground benign |
| Дистанционное вкл/выкл | current controlled, on: open circuit, off: 2-4mA |
| Тип. КПД | 82% |
| Тип изоляции | functional insulation |
| Вых. ток | 600mA |
| Вых. напряжение | 5VDC |
| Снижение мощности | 3.3%/K above 70°C |
| Surge duration | 100ms |
| Switching type | RCC |
| Тип соединения | THD |
| Рег. линии | 0.2% |
| Рег. нагрузки | 0.5% |
| Помехоустойчивость EFT | ±2kV, perf. criteria A |
| Материал корпуса | non-conductive plastic UL94 V-0 |
| Potting material | silicone UL94 V-0 |
| Макс. пульс. шум | 50mVp-p |
| Станд. безоп. | IEC 60950-1, EN 60950-1, UL 60950-1 |
| Напр. изоляции | 1600VDC |
| Конфиг. выводов | single output: 1=-Vin, 2=+Vin, 3=Remote, 5=NC, 6=+Vout, 7=-Vout, 8=NC |
| Тип. время запуска | 30ms |
| Макс. импульсное напряжение | 50VDC |
| Устойчивость к импульсам | ±1kV, perf. criteria A |
| Стандарт вибрации | MIL-STD-810F |
| Макс. емк. нагр. | 1680µF |
| Диап. вх. напр. | 18-36VDC |
| Макс. темп. корпуса | 100°C |
| Помехоустойчивость ЭСР (воздух) | ±8kV, perf. criteria A |
| Voltage set accuracy | ±1% |
| Примечание | Возможные замены: AM3G-2405S-NZ, AM3G-2405SZ |
| Emc immunity rf field | 10V/m, perf. criteria A |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MOhm min |
| Emc emissions radiated | EN 55032 class A (with external filter), class B (with external filter) |
| Insulation capacitance | 200pF max |
| Recommended input fuse | 1000mA slow blow |
| Thermal shock standard | MIL-STD-810F |
| Transient response typ | 500µs |
| Emc emissions conducted | EN 55032 class A (with external filter), class B (with external filter) |
| Мин. частота переключения | 100kHz |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Помехоустойчивость ЭСР (контакт) | ±6kV, perf. criteria A |
| Защита от КЗ | continuous, automatic recovery |
| Emc immunity conducted rf | 10Vrms, perf. criteria A |
| Типовой входной ток без нагрузки | 16mA |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 160mA |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 0.6A 3W 7-Pin SIP |
| Emc immunity pf magnetic field | 100A/m, perf. criteria A |
