Преобразователь DC/DC на печатную плату вход 5В выход 5В 0.6A 3Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
60 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 180,26 ₽
дешевле всех
Сумма2 180,26 ₽
+ доплата 490,00 ₽
В наличии7 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 081,67 ₽ (−5%)
Склад 39срок до недели
Цена за шт2 308,08 ₽
Сумма2 308,08 ₽
В наличии53 шт
юрлицам и ИП
1 шт · Склад 39 · 2 308,08 ₽
Описание

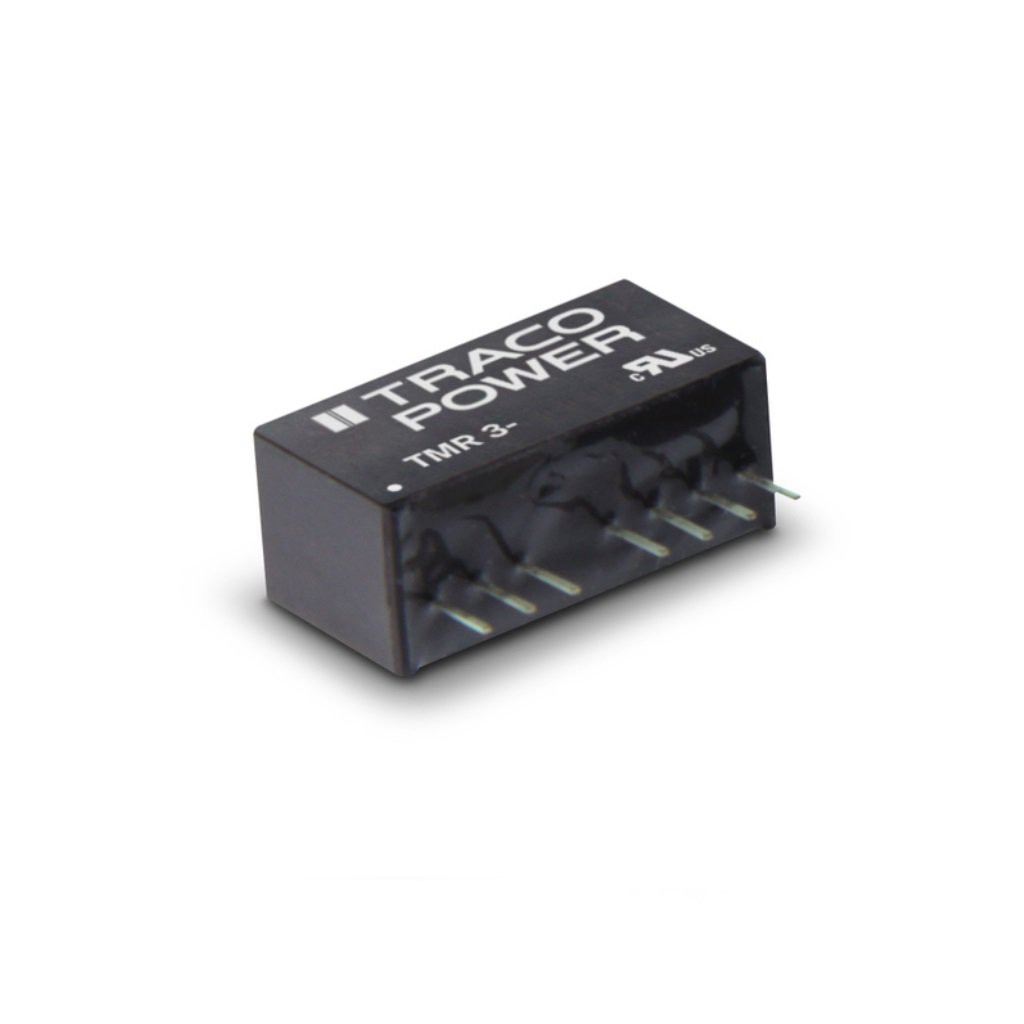

Преобразователь DC/DC от Traco монтируется на печатную плату. Модель TMR 3-0511 обеспечивает стабилизированные 5В на выходе при токе до 0.6А и мощности 3 Вт, входное напряжение также 5В. Выполнена в компактном корпусе SIP8. Подходит для гальванической развязки и питания чувствительных узлов в промышленной автоматике и контроллерах.
Технические характеристики
| MTBF | 4870000h (MIL-HDBK-217F, ground benign) |
| Цоколевка | 1: -Vin (GND), 2: +Vin (Vcc), 3: Remote, 5: NC, 6: +Vout, 7: -Vout, 8: NC |
| Вес | 4.8g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-8 |
| Тип монтажа | Выводной |
| Размеры | 21.8mm x 11.1mm x 9.0mm (approx) |
| КПД | 79% typ. |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 3W |
| Пульсации и шум | 50mVp-p max. |
| Время запуска | 30ms typ. |
| ЭМС излучение | EN 55032 class A/B (with external filter) |
| Вых. ток | 600mA |
| Вых. напряжение | 5VDC |
| Снижение мощности | 3.3%/K above 70°C |
| Дистанционное управление | Current Controlled, Remote On: open circuit, Off: 2 to 4mA current |
| Емкостная нагрузка | 1680µF max. |
| Тип соединения | THD (Through-Hole Device) |
| Рег. линии | 0.2% max. |
| Рег. нагрузки | 0.5% max. |
| Температура корпуса | +100°C max. |
| Помехоустойчивость ЭСР | Air: ±8kV, Contact: ±6kV, perf. criteria A |
| Материал корпуса | Non-conductive Plastic (UL94 V-0 rated) |
| Материал заливки | Silicone (UL94 V-0 rated) |
| Станд. безоп. | IEC 60950-1, EN 60950-1, UL 60950-1 |
| Напр. изоляции | 1600VDC |
| Отн. влажность | 95% max. (non condensing) |
| Устойчивость к импульсам | ±1kV, perf. criteria A |
| Входное импульсное напряжение | 15VDC max. (100ms max.) |
| Диап. вх. напр. | 4.5-9VDC |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100kHz min. (RCC) |
| Сопр. изоляции | 1000 МОм мин. |
| Точность установки напряжения | ±1% max. |
| Примечание | Возможная замена: AM3G-0505S-NZ |
| Устойчивость к RF полю | 10V/m, perf. criteria A |
| Ток холостого хода входа | 45mA typ. |
| Номинальное входное напряжение, В | 5VDC |
| Емк. изоляции | 200pF max. |
| Раб. температура | -40°C to +85°C |
| Emc immunity efd burst | ±2kV, perf. criteria A |
| Off idle input current | 2.5mA max. |
| Рекомендуемый входной предохранитель | 2000mA (slow blow) |
| Input full load current | 810mA max. |
| Темп. коэф. | ±0.02%/K max. |
| Время переходного отклика | 500µs typ. (25% Load Step) |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, Automatic recovery |
| Emc immunity rf disturbances | 10Vrms, perf. criteria A |
| Описание (англ.) | DC-DC 5VIN 1-OUT 5V 0.6A 3W 7-Pin SIP |
| Emc immunity pf magnetic field | 100A/m, perf. criteria A |
| Мощность, Вт | 3 |
