Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 15В/-15В 0.065A/-0.065A 2Вт
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
86 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:86 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 327,83 |
| от 2 | 2 222,85 |
| от 3 | 2 137,33 |
| от 5 | 2 073,85 |
| от 10 | 2 026,63 |
Описание

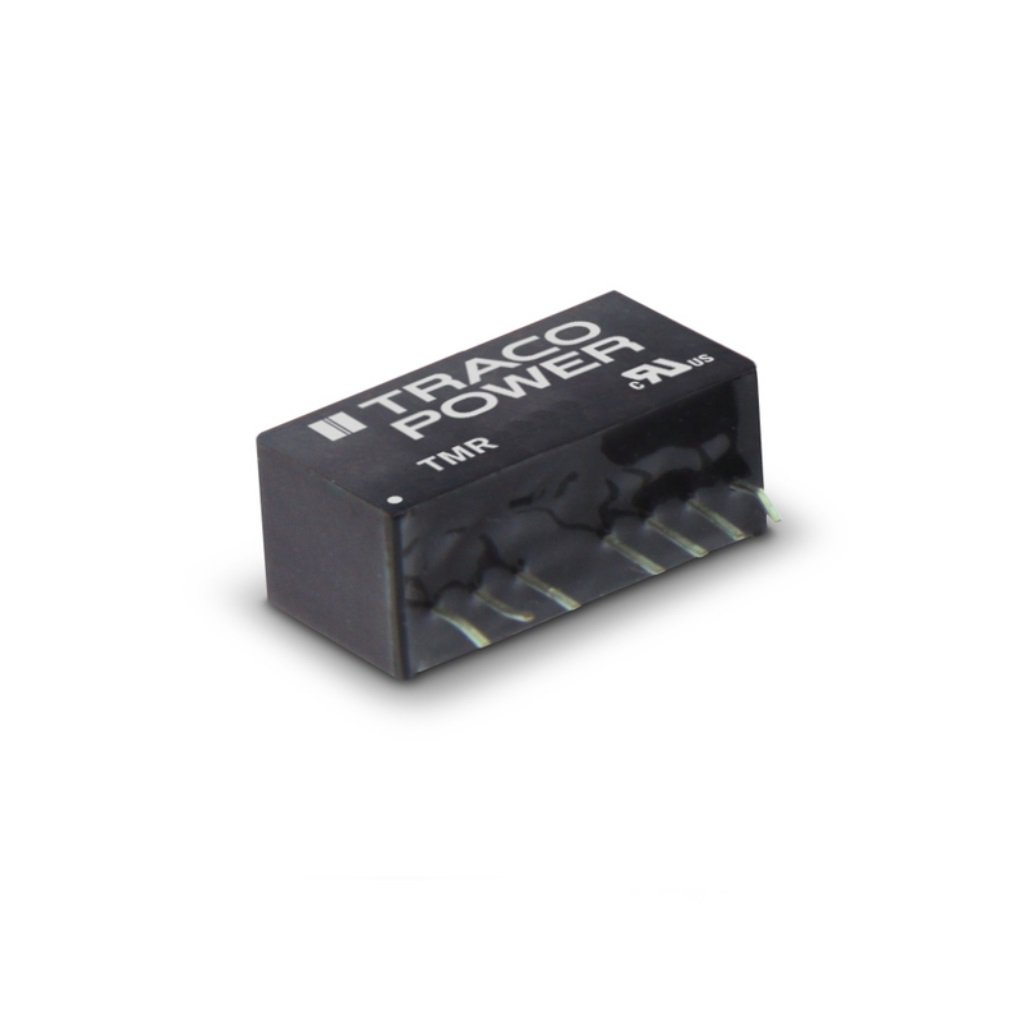

Преобразователь DC/DC от Traco мощностью 2 Вт. Модель TMR 2423 работает от входа 24 В и выдает двуполярное напряжение ±15 В с током до 65 мА на канал. Выполнена в компактном корпусе SIP8. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | 4900000 hours |
| Тип | DC/DC Converter |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote; 5: NC; 6: +Vout; 7: Common; 8: -Vout |
| Вес | 4.8g |
| Охлаждение | Natural convection (20 LFM) |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Подключение | THD (Through-Hole Device) |
| Размеры | 21.8mm x 10.0mm x 11.1mm |
| Артикул | TMR 2423 |
| Макс. высота | 12000m |
| Помехоустойчивость | EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 2W |
| Корпус | SIP8 |
| Пульсации и шум | 50mVp-p typ |
| ЭМС излучение | EN 55032 class A/B with external filter |
| Время запуска | 5ms typ |
| Тип. КПД | 82% |
| Снижение мощности | 6.67%/K above 85°C |
| Дистанционное управление | Current Controlled, On: open circuit, Off: 2-4mA current |
| Рег. линии | 0.2% max |
| Рег. нагрузки | 0.8% max (each output) |
| Перекрестная регулировка | 5% max |
| Материал корпуса | Non-conductive Plastic (UL94 V-0) |
| Potting material | Silicone (UL94 V-0) |
| Станд. безоп. | UL 60950-1, IEC 60950-1, EN 60950-1 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 18V |
| Напр. изоляции | 1600VDC |
| Макс. импульсное напряжение | 50V |
| Макс. емк. нагр. | 47µF |
| Частота перекл. | 100-650kHz |
| Макс. темп. корпуса | 100°C |
| Сопр. изоляции | 1000MOhm min |
| Voltage set accuracy | ±1% |
| Примечание | Возможные замены: AM2G-2415DZ, AM3G-2415D-NZ |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 200pF max |
| Макс. относительная влажность | 95% non condensing |
| Recommended input fuse | 1000mA slow blow |
| Output current negative | 67mA |
| Output current positive | 67mA |
| Отрицательное выходное напряжение, В | -15V |
| Положительное выходное напряжение, В | 15V |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/K |
| Transient response time | 500µs typ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, automatic recovery |
| Типовой входной ток без нагрузки | 15mA |
| Макс. раб. темп. | 92°C |
| Мин. раб. темп. | -40°C |
| Макс. входной ток при полной нагрузке | 117mA |
| Описание (англ.) | DC-DC 24VIN 2-OUT 15V/-15V 0.065A/-0.065A 2W |
| Напряжение, В | 24 |
