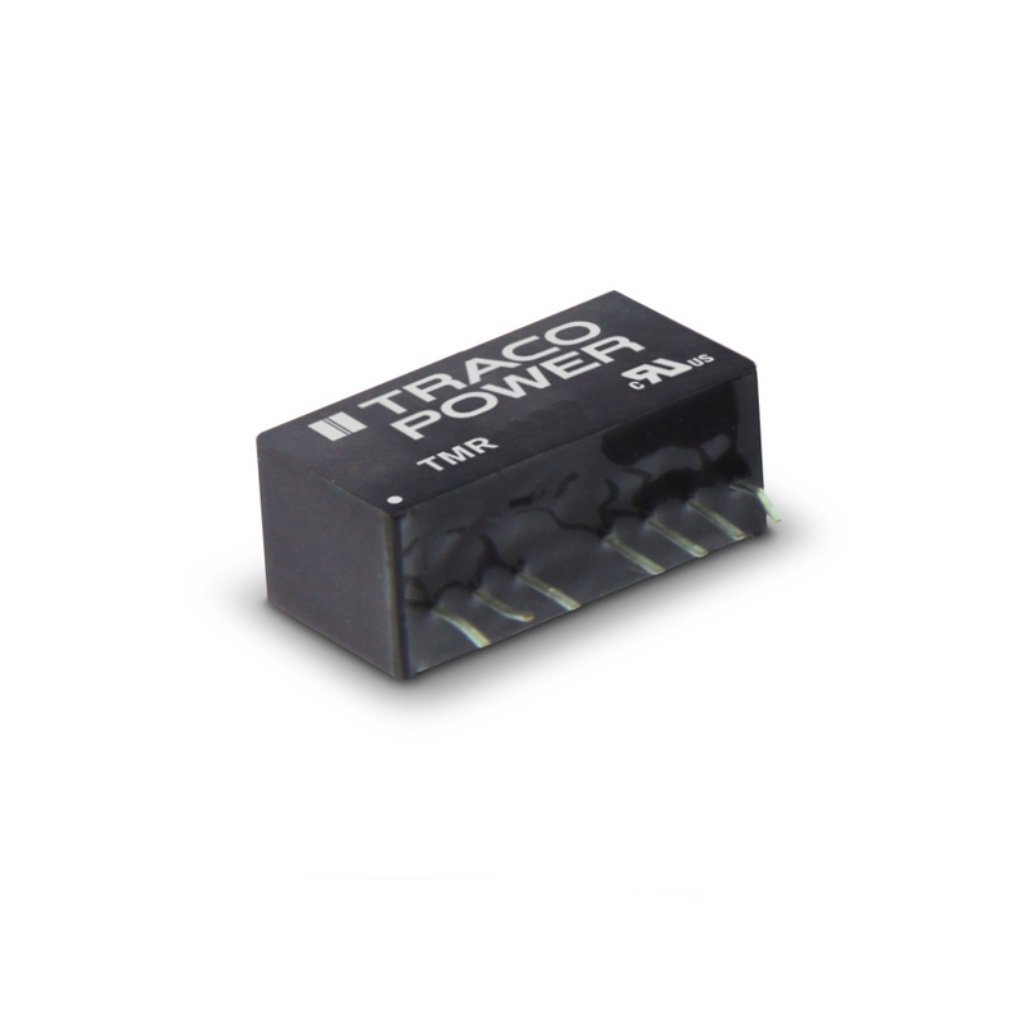

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 12В/-12В 0.085A/-0.085A 2Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
27 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 160,38 |
| от 2 | 2 062,23 |
| от 3 | 1 982,28 |
| от 5 | 1 922,94 |
| от 10 | 1 878,79 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Работает от входа 24 В и выдаёт двуполярное напряжение ±12 В при токе до 0,085 А на канал, мощность — 2 Вт. Компонент выполнен в компактном корпусе SIP8. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| ЭСР | EN 61000-4-2, air ±8kV, contact ±6kV, perf. criteria A |
| MTBF | 4.9 Mio. h (MIL-HDBK-217F, +25°C, ground benign) |
| Модель | TMR 2422 |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote On/Off; 5: No function; 6: +Vout; 7: Common; 8: -Vout |
| Серия | TMR 2 |
| Вес | 4.8g (0.17oz) |
| Корпус | SIP-8 |
| Влажность | 5-95% rel. H max (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 7 |
| Шаг выводов | 2.54mm (0.1 in) |
| Размеры | 21.8 x 9.6 x 11.1 mm (0.86 x 0.38 x 0.44 in) |
| Описание | Isolated 2W DC/DC converter module with regulated output, wide 2:1 input voltage range, compact SIP-8 package |
| Минимальная нагрузка | 0% |
| Вых. мощность | 2W |
| Дистанционное вкл/выкл | On: open or high impedance; Off: 2-4mA via 1kOhm resistor; Off standby input current max 2.5mA |
| Тип. КПД | 83% |
| Footprint area | 2.0 cm² (0.3 in²) |
| Вых. напряжение | ±12VDC |
| Соотв. RoHS | Yes (RoHS Directive 2011/65/EU) |
| Casing material | non-conductive plastic |
| REACH | Да |
| Potting material | silicone (UL 94V-0-rated) |
| Станд. безоп. | UL/cUL 60950-1, IEC/EN 60950-1 |
| Напр. изоляции | 1600VDC (60 sec) |
| Устойчивость к излучению | EN 61000-4-3, 10V/m, perf. criteria A |
| Rf magnetic field | EN 61000-4-8, 100A/m, perf. criteria A |
| Тип. время запуска | 5ms |
| Макс. импульсное напряжение | 50V |
| Рабочая высота | <40000ft (12000m) |
| Устойчивость к кондуктивным помехам | EN 61000-4-6, 10Vrms, perf. criteria A |
| Макс. вых. ток | ±85mA |
| Макс. емк. нагр. | ±100µF |
| Допуск размера | ±0.5mm (±0.02 in) |
| Диап. вх. напр. | 18-36VDC |
| Pin pitch tolerance | ±0.25mm (±0.01 in) |
| Частота перекл. | 100 to 650kHz (PFM) |
| Fast transient surge | EN 61000-4-4 ±2kV, EN 61000-4-5 ±1kV, perf. criteria A (with external input capacitor) |
| Пульсации и шум тип. | 50mVp-p |
| Voltage set accuracy | ±1% |
| Примечание | Возможные замены: AM3G-2412DZ, AM3G-2412D-NZ |
| Ном. вх. напр. | 24VDC |
| Altitude non operation | <50000ft (15000m) |
| Transient response typ | 500µs |
| Темп. коэф. | ±0.02%/°C |
| Thermal shock vibration | MIL-STD-810F |
| Тип упаковки | Tube (туба) |
| Сопротивление изоляции мин. | >1000 MOhm (500VDC) |
| Защита от КЗ | continuous, automatic recovery |
| Isolation capacitance max | 200pF |
| Диап. темп. хр. | -55°C to +125°C |
| Regulation asymmetric load | 5.0% max (25%/100%) |
| Regulation input variation | 0.2% max |
| Макс. входной ток при полной нагрузке | 117mA |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 24VIN 2-OUT 12V/-12V 0.085A/-0.085A 2W 7-Pin SIP |
| Input voltage variation dv dt | 5V/ms |
| Regulation load variation 10 90 | ±0.8% max |
| Regulation no load to full load | ±1.0% max |
