Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 5В/-5В 0.2A/-0.2A 2Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
18 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 824,83 |
| от 2 | 1 740,18 |
| от 3 | 1 671,24 |
| от 6 | 1 620,05 |
| от 10 | 1 581,97 |
Описание

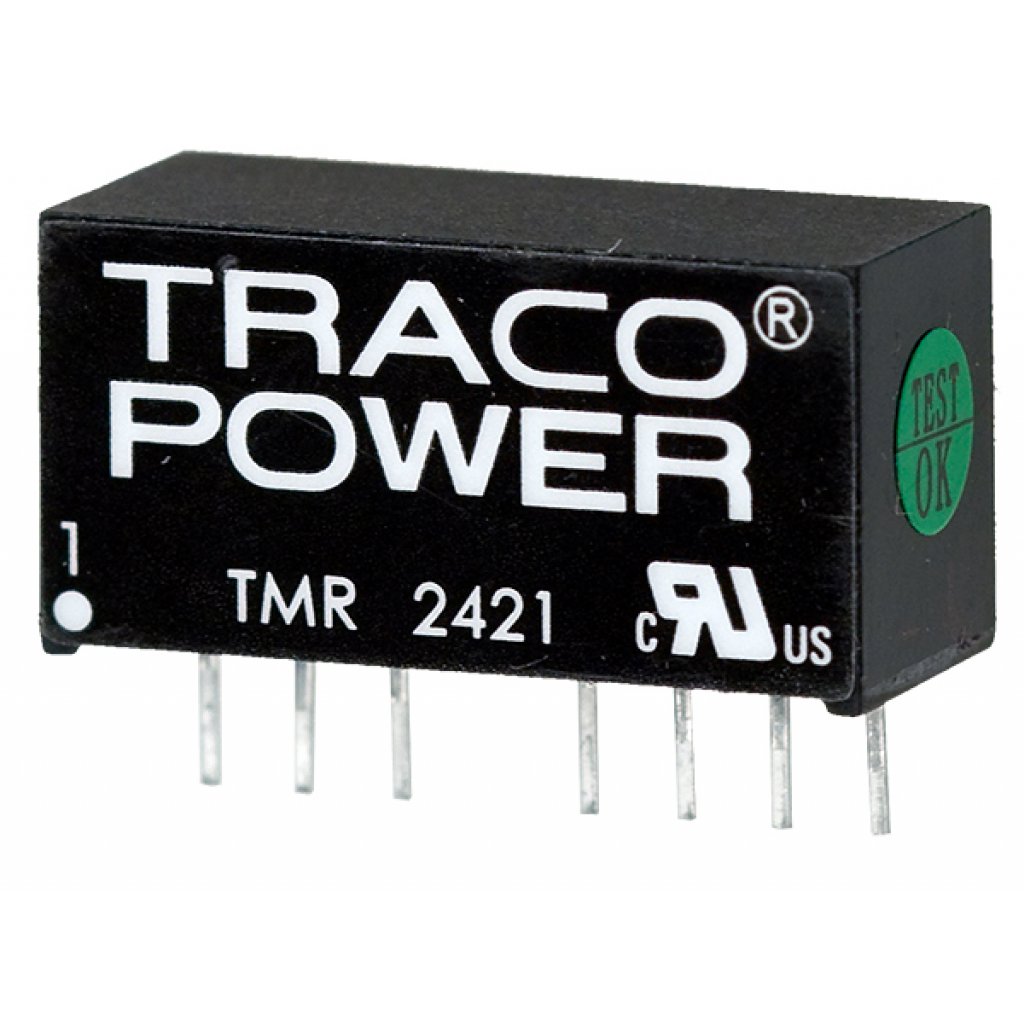

Преобразователь постоянного тока от Traco. Модель TMR 2421 работает от входа 24 В и выдаёт двуполярное напряжение 5 В и -5 В с током до 0,2 А на каждый канал. Мощность преобразователя — 2 Вт, корпус — компактный SIP8 для монтажа на плату. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | >2.3M hours @25°C |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote On/Off; 5: No function; 6: +Vout; 7: Common; 8: -Vout |
| Вес | 4.8g |
| Корпус | SIP-8 |
| Влажность | 95% rel. H max |
| Тип монтажа | Выводной |
| Размеры | 21.8mm x 11.1mm x 7.5mm (approx) |
| Вх. фильтр | capacitor type |
| Минимальная нагрузка | 10% of rated max current |
| Вых. мощность | 2W |
| Пульсации и шум | 50mVpk-pk max |
| Материал корпуса | non-conductive plastic |
| Дистанционное вкл/выкл | On: open or high impedance; Off: 3-6mA input current via 1kΩ resistor; Off standby current max 1mA |
| Время запуска | <1ms |
| Импульсное напряжение | 50V max (100msec) |
| Тип. КПД | 74% |
| Вых. напряжение | ±5VDC |
| Емкостная нагрузка | ±470µF max |
| Рег. линии | 0.5% max |
| Potting material | epoxy, UL 94V-0 rated |
| Напр. изоляции | 1000VDC |
| Макс. вых. ток | ±200mA |
| Диап. вх. напр. | 18-36VDC |
| Темп. хранения | -55°C to +105°C |
| Частота перекл. | 100-650kHz (PFM) |
| Сопр. изоляции | >1000MOhm |
| Voltage set accuracy | ±1% |
| Примечание | Возможная замена: AM3G-2405D-NZ |
| Емк. изоляции | 300pF max |
| Раб. температура | -40°C to +75°C |
| Load regulation single | 0.75% max |
| Входной ток при полной нагрузке | 117mA max |
| Темп. коэф. | ±0.1%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, automatic recovery |
| Описание (англ.) | DC-DC 24VIN 2-OUT 5V/-5V 0.2A/-0.2A 2W 7-Pin SIP |
| Load regulation dual balanced | 1.0% max |
| Load regulation dual asymmetric | 5.0% max (25%/100%) |
