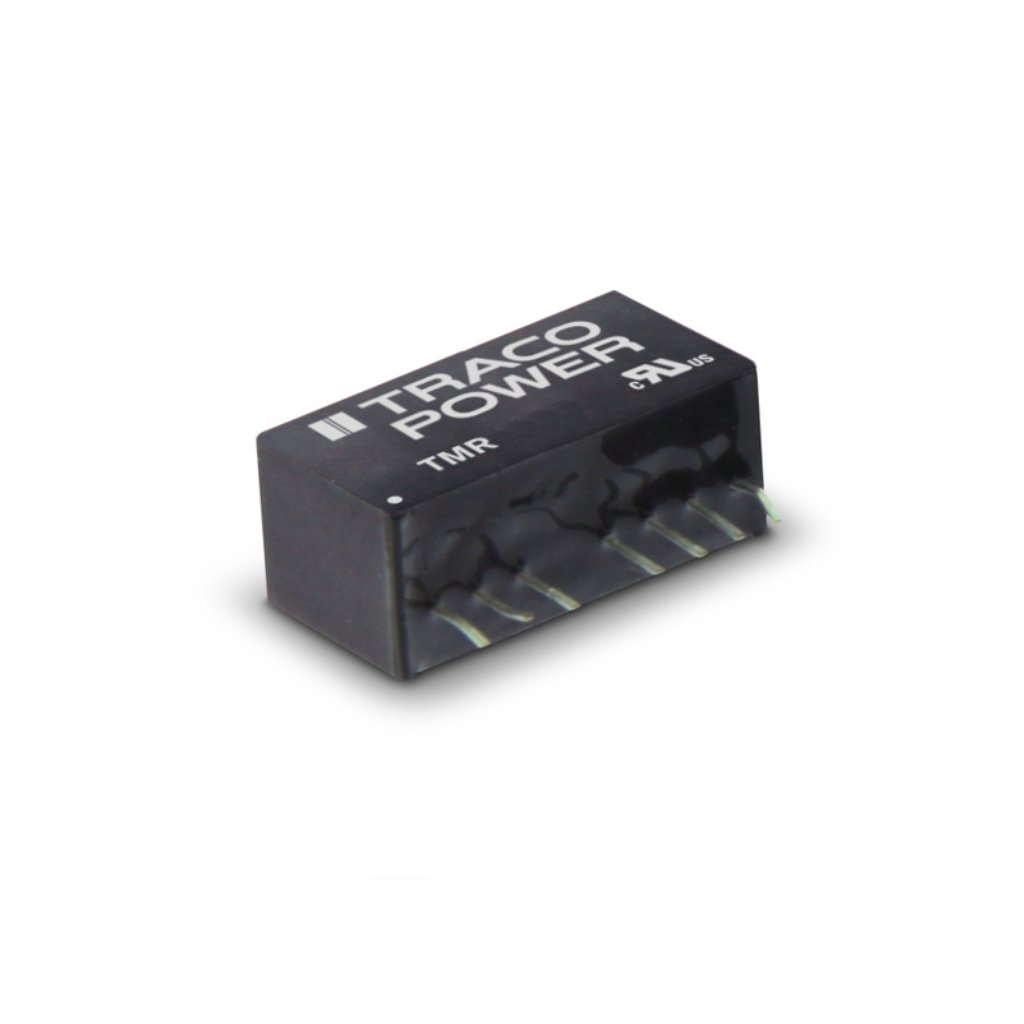

Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.4A 2Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
788 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:768 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 307,75 |
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 410,10 |
| от 2 | 1 379,84 |
| от 3 | 1 362,46 |
| от 6 | 1 351,78 |
| от 10 | 1 343,05 |
Описание
Преобразователь DC/DC на печатную плату от Traco. Модель обеспечивает стабильное выходное напряжение 5 В при токе до 0.4 А и мощности 2 Вт, входное напряжение — 24 В. Компонент выполнен в компактном корпусе SIP с 7 выводами. Подходит для использования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 1,200,000 h (MIL-HDBK-217F, ground benign) |
| Тип | DC/DC Converter |
| Вес | 6.5 g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-9 |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 7 |
| КПД | 76% typ |
| Артикул | TMR 2-2411WI |
| Pin plating | Tin (3-5 µm), matte |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | 25% of Iout max |
| Вых. мощность | 2 W |
| Материал контакта | Nickel-Iron (Alloy 42) |
| Пульсации и шум | 50 mVp-p max, 30 mVp-p typ |
| Размеры мм | 25.95 x 9.52 x ? |
| Дистанционное вкл/выкл | Да |
| Время запуска | 1 ms max |
| Импульсное напряжение | 50 VDC max (1 s) |
| Вых. ток | 400 mA |
| Вых. напряжение | 5 VDC |
| Снижение мощности | 2.86 %/K above 65°C |
| Соотв. RoHS | Да |
| Рег. линии | 0.5% max |
| Рег. нагрузки | 0.75% max |
| Стандарт безопасности | Designed for IEC/EN/UL 62368-1 (not certified) |
| Материал корпуса | Non-conductive Plastic (UL 94 V-0 rated) |
| Potting material | Epoxy (UL 94 V-0 rated) |
| Напряжение запуска | 4.5 VDC min / 6 VDC typ / 8.5 VDC max |
| Insulation system | Functional Insulation |
| Напр. изоляции | 1500 VDC |
| Отн. влажность | 95% max (non condensing) |
| Remote on voltage | <0.6 VDC or open circuit |
| Профиль пайки | Lead-Free Wave Soldering 260°C / 10 s max |
| Remote off voltage | 2.9 to 15 VDC |
| Макс. емк. нагр. | 1000 µF |
| Диап. вх. напр. | 9-36 VDC |
| Частота перекл. | 100-650 kHz (PFM), 300 kHz typ |
| Сопр. изоляции | 1000 MΩ min at 500 VDC |
| Voltage set accuracy | ±2% max |
| Примечание | Возможные замены: SPBW03F-05, AM6GH-2405SNZ |
| Входной ток без нагрузки | 20 mA typ |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 250 pF typ, 500 pF max at 100 kHz, 1 V |
| Блокировка при пониж. напряжении | 8 VDC max |
| Emi radiated emissions | EN 55032 class A (with external filter) |
| Испытат. изоляции | 1500 VAC |
| Off idle input current | 3 mA max |
| Recommended input fuse | 350 mA (slow blow) |
| Emi conducted emissions | EN 55032 class A (with external filter) |
| Входной ток при полной нагрузке | 110 mA typ |
| Темп. коэф. | ±0.02 %/K max |
| Transient response time | 100 µs typ, 300 µs max |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 300 mA p-p typ |
| Защита от КЗ | Continuous, automatic recovery |
| Short circuit input power | 1.5 W max |
| Диап. темп. хр. | -55 to +105 °C |
| Диап. раб. темп. | -40 to +85 °C |
| Отклонение переходной характеристики | 5% max |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 0.4A 2W 7-Pin SIP |
