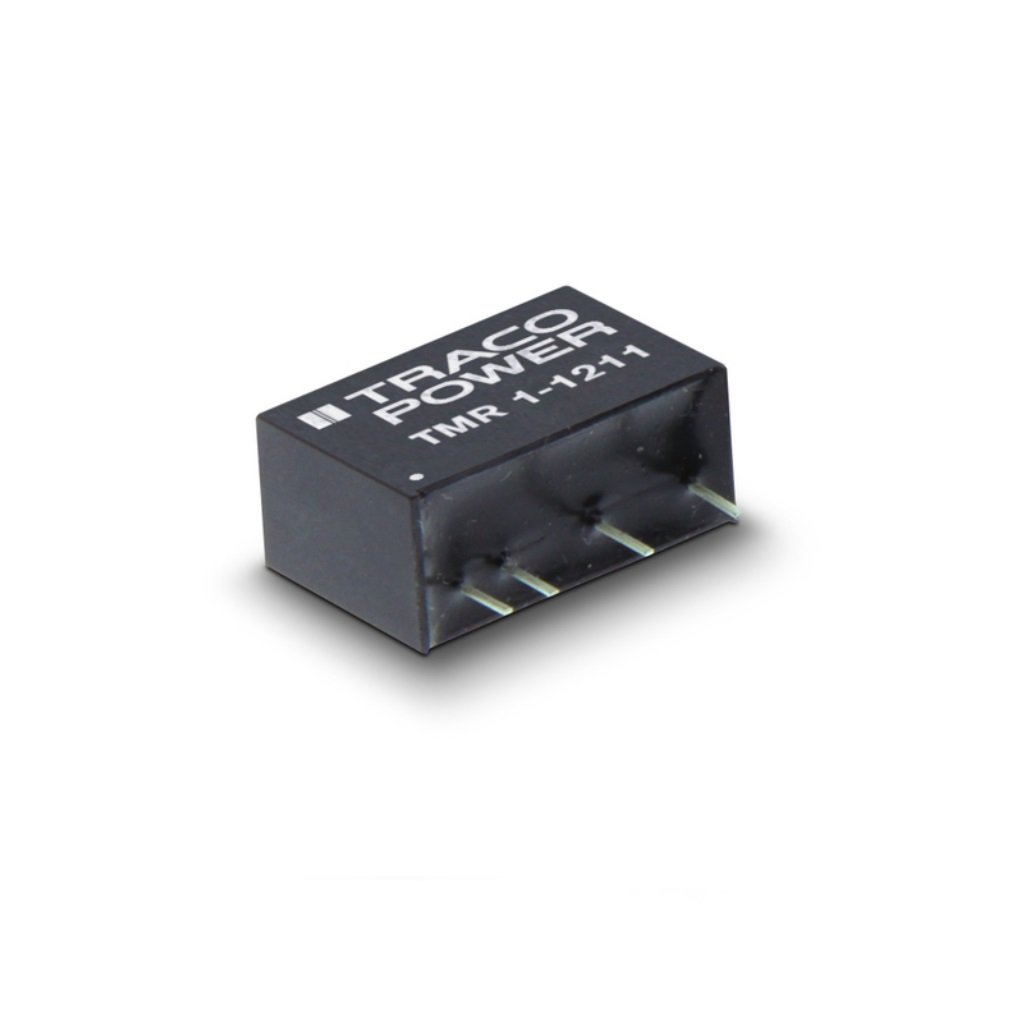

Преобразователь DC/DC на печатную плату вход 12В выход 12В 0.165A 2Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
25 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:13 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 255,33 |
| от 2 | 3 149,65 |
| от 4 | 3 120,64 |
| от 7 | 3 082,54 |
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 590,80 |
| от 2 | 2 475,63 |
| от 3 | 2 381,82 |
| от 5 | 2 312,19 |
| от 10 | 2 260,39 |
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 12 В в стабилизированные 12 В на выходе. Модель обеспечивает ток до 0,165 А и мощность 2 Вт, выполнена в компактном корпусе SIP8 для монтажа на плату. Подходит для использования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2.3 Mio h @ 25°C (MIL-HDBK-217F) |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote On/Off; 5: No function; 6: +Vout; 7: -Vout; 8: No function |
| Серия | TMR 2 |
| Вес | 4.8g (0.17oz) |
| Корпус | SIP-8 |
| Влажность | 95% rel. H max (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3 years |
| Footprint | 2.0 cm² (0.3 in²) |
| Кол-во выводов | 7-Pin |
| Размеры | 21.8 x 11.1 x 9.6 mm (0.86 x 0.44 x 0.38 in) |
| Описание | Isolated 2W DC/DC converter module with regulated output |
| Вх. фильтр | capacitor type |
| Минимальная нагрузка | 10% of rated max current |
| Вых. мощность | 2W |
| Время запуска | <1ms |
| Материал корпуса | non-conductive plastic |
| Дистанционное вкл/выкл | On: open or high impedance; Off: 3-6mA via 1kΩ resistor; Off standby input current max 1mA |
| Импульсное напряжение | 25V max (100ms max) |
| Тип. КПД | 80% |
| Вых. напряжение | 12VDC |
| Соотв. RoHS | Да |
| Емкостная нагрузка | 170µF max |
| Potting material | epoxy, UL 94V-0 rated |
| Пульсации и шум | 50mVpk-pk max (20MHz BW) |
| Напр. изоляции | 1000VDC (60 sec) |
| Макс. вых. ток | 165mA |
| Диап. вх. напр. | 9-18VDC |
| Частота перекл. | 100 to 650kHz (PFM) |
| Сопр. изоляции | >1000 MOhm (500VDC) |
| Voltage set accuracy | ±1% |
| Примечание | Возможные замены: AM2G-1212SZ, AM3G-1212S-NZ |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 300pF max |
| Входной ток при полной нагрузке | 242mA max |
| Темп. коэф. | ±0.1%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, automatic recovery |
| Regulation load variation | 0.75% max (single output) |
| Диап. темп. хр. | -55°C to +105°C |
| Regulation input variation | 0.5% max |
| Диап. раб. темп. | -40°C to +75°C |
| Описание (англ.) | DC-DC 12VIN 1-OUT 12V 0.165A 2W 7-Pin SIP |
