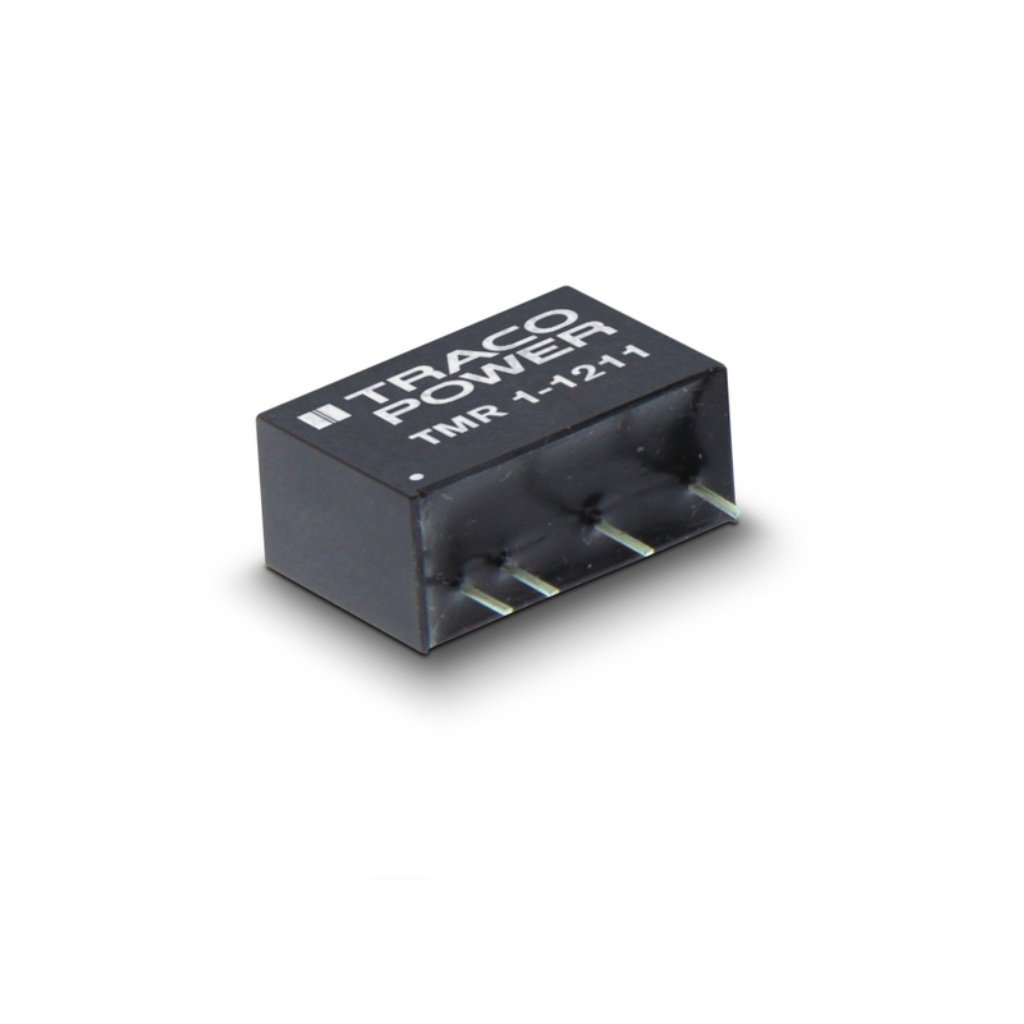

Преобразователь DC/DC на печатную плату вход 12В выход 3.3В 0.5A 2Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
127 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:117 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 179,69 |
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 858,84 |
| от 3 | 1 782,97 |
| от 6 | 1 722,77 |
| от 10 | 1 669,80 |
| от 30 | 1 633,99 |
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 12 В в стабильные 3,3 В. Модель обеспечивает выходной ток до 0,5 А и мощность 2 Вт, выполнена в компактном корпусе SIP8. Подходит для встраивания в схемы промышленной автоматики и распределенных систем питания.
Технические характеристики
| MTBF | 4.9 Mio. h |
| Модель | TMR 1210 |
| Импульс | ±1kV |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote On/Off; 5: No function; 6: +Vout; 7: -Vout; 8: No function |
| Серия | TMR 2 |
| Вес | 4.8g (0.17oz) |
| ЭСР воздух | ±8kV |
| Корпус | SIP-8 |
| Влажность | 95% rel. H max |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 7 |
| Размеры | Ширина: 9.3mm (0.36in); Высота: 11.1mm (0.44in); Длина: 21.8mm (0.86in); Шаг выводов: 2.54mm (0.1in); Допуск: ±0.5mm (±0.02in); Pin pitch tolerance: ±0.25mm (±0.01in) |
| Описание | Isolated 2W DC/DC converter module with regulated output, wide 2:1 input voltage range, compact SIP-8 package |
| ЭСР контакт | ±6kV |
| Минимальная нагрузка | 0% |
| Вых. мощность | 2W |
| Время запуска | 5ms typ |
| Тип. КПД | 77% |
| Footprint area | 2.0cm² (0.3 square in.) |
| Вых. напряжение | 3.3VDC |
| Соотв. RoHS | RoHS Directive 2011/65/EU |
| Casing material | non-conductive plastic |
| Potting material | silicone (UL 94V-0-rated) |
| Remote on off on | open or high impedance |
| Пульсации и шум | 50mVpk-pk max |
| Станд. безоп. | UL/cUL 60950-1, IEC/EN 60950-1 |
| Устойчивость к излучению | 10V/m |
| Remote on off off | 2...4mA input current applied via 1KW resistor |
| Рабочая высота | <40000ft (12000m) |
| Устойчивость к кондуктивным помехам | 10Vrms |
| Макс. вых. ток | 500mA |
| Макс. емк. нагр. | 2200µF max |
| Диап. вх. напр. | 9-18VDC |
| Частота перекл. | 100 to 650kHz (PFM) |
| Fast transient surge | ±2kV |
| Voltage set accuracy | ±1% |
| Примечание | Возможные замены: AM2G-1203SZ, AM3G-1203S-NZ |
| Ном. вх. напр. | 12VDC |
| Altitude non operation | <50000ft (15000m) |
| Surge voltage 100ms max | 36V max |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Regulation input variation | 0.2% max |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 12VIN 1-OUT 3.3V 0.5A 2W 7-Pin SIP |
| Input voltage variation dv dt | 5V/ms max |
| Напряжение изоляции вх/вых | 1500VDC |
| Input current full load nominal | 242mA max |
| Regulation load variation 10 90 | ±0.5% max |
| Regulation no load to full load | ±1.0% max |
| Transient response 25 load step | 500µs typ |
| Сопротивление изоляции вход-выход | >1000 MOhm |
| Isolation capacitance input output | 200pF max |
| Remote on off standby input current max | 2.5mA |
| Thermal shock mechanical shock vibration | MIL-STD-810F |
