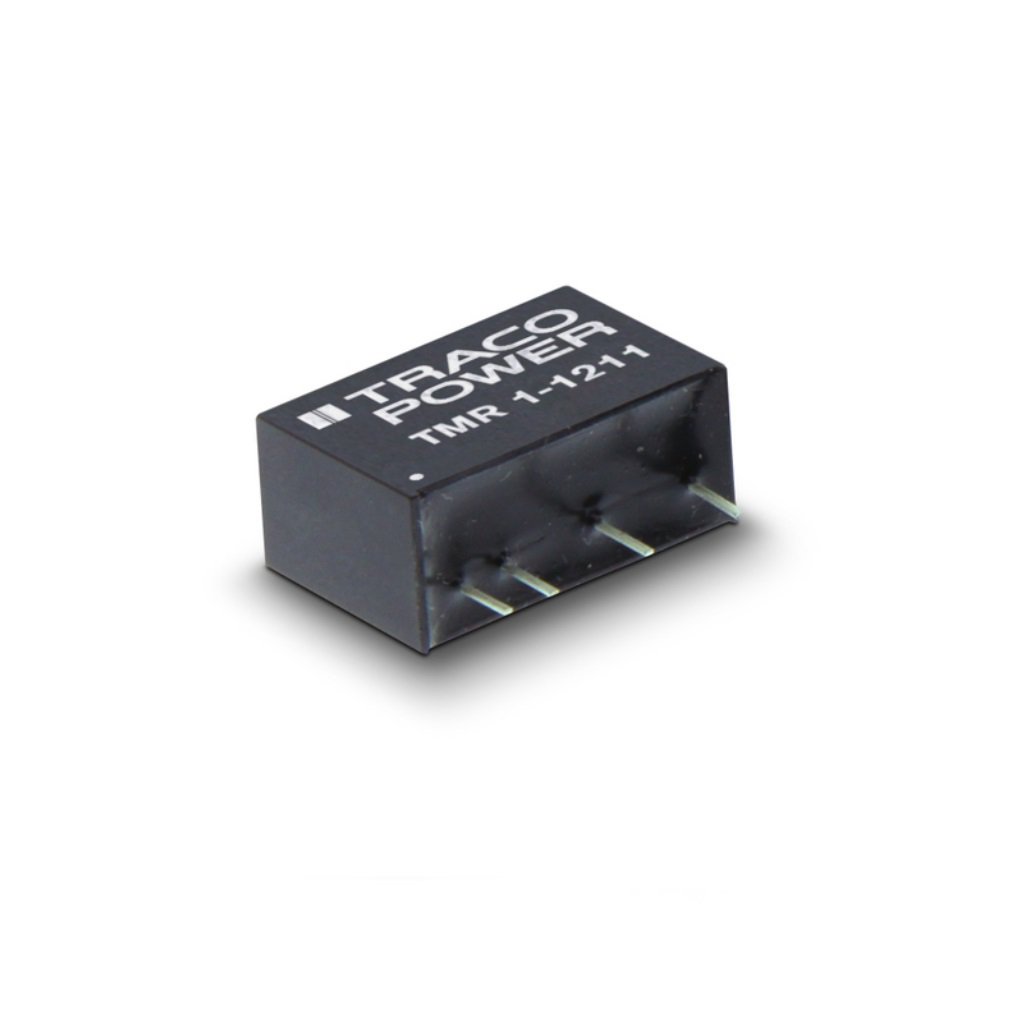

Преобразователь DC/DC на печатную плату вход 5В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
203 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 278,43 |
| от 4 | 1 223,76 |
| от 8 | 1 180,37 |
| от 20 | 1 142,20 |
| от 30 | 1 116,40 |
Склад 39
В наличии:83 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 924,30 |
Описание
Преобразователь DC/DC от Traco. Модель обеспечивает стабильные 5 В на выходе при токе до 0,2 А и мощности 1 Вт. Компонент выполнен в компактном корпусе SIP для монтажа на печатную плату. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 2800000h (MIL-HDBK-217F, ground benign) |
| RoHS | Да |
| Reach | Да |
| Цоколевка | Pin1: -Vin (GND); Pin2: +Vin (Vcc); Pin4: +Vout; Pin5: No pin; Pin6: -Vout |
| Серия | TMR 1 |
| Вес | 3.1g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-6 |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Размеры | 17.0 x 26.7 x 11.0 mm |
| Код заказа | TMR 1-0511 |
| Описание | Isolated 1W DC/DC converter module with regulated output |
| Тип выхода | single |
| Pin plating | Nickel (1.5µm min.), Copper (1-1.5µm), Tin (3-5µm matte) |
| Минимальная нагрузка | Not required |
| Вых. мощность | 1W |
| Материал контакта | Nickel-Iron (Alloy 42) |
| Тип. КПД | 76% |
| Вых. напряжение | 5VDC |
| Снижение мощности | 5%/K above 95°C |
| Тип соединения | THD (Through-Hole Device) |
| Материал корпуса | Non-conductive Plastic (UL94 V-0 rated) |
| Степень загрязнения | PD 2 |
| Potting material | Epoxy (UL94 V-0 rated) |
| Product warranty | 3-year |
| Пульсации и шум | 110mVp-p max. (20MHz bandwidth) |
| Станд. безоп. | IEC 60950-1, EN 60950-1, UL 60950-1, CSA-C22.2 No 60950-1 |
| Insulation system | Functional Insulation |
| Кол-во выходов | 1 |
| Отн. влажность | 95% max. (non condensing) |
| Профиль пайки | Wave Soldering 260°C / 10s max. |
| Макс. импульсное напряжение | 15VDC (1s max.) |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 1680µF |
| Диап. вх. напр. | 4.5-9VDC |
| Защита от перегр. | Foldback Mode |
| Частота перекл. | 220kHz typ. (PFM) |
| Макс. темп. корпуса | +105°C |
| Сопр. изоляции | 1000MΩ min. (500VDC) |
| Voltage set accuracy | ±1% max. |
| Примечание | Возможная замена: AM1A-0505SZ |
| Входной ток без нагрузки | 40mA typ. |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 50pF max. (100kHz, 1V) |
| Recommended input fuse | 500mA (slow blow) |
| Emi conducted emissions | EN 55032 class A (with external filter), FCC Part 15 class A (with external filter) |
| Темп. коэф. | ±0.02%/K max. |
| Transient response time | 250µs typ. (25% load step) |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 80mAp-p typ. |
| Защита от КЗ | Automatic recovery |
| Altitude during operation | 4000m max. |
| Output current limitation | 120% min., 130% typ. of Iout max. |
| Regulation load variation | 0.5% max. |
| Диап. темп. хр. | -55°C to +125°C |
| Under voltage lockout max | 4VDC |
| Regulation input variation | 0.2% max. |
| Диап. раб. темп. | -40°C to +95°C |
| Отклонение переходной характеристики | 5% max. (25% load step) |
| Описание (англ.) | DC-DC 5VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Напряжение изоляции вх/вых | 1500VDC (60s) |
| Мощность, Вт | 1 |
