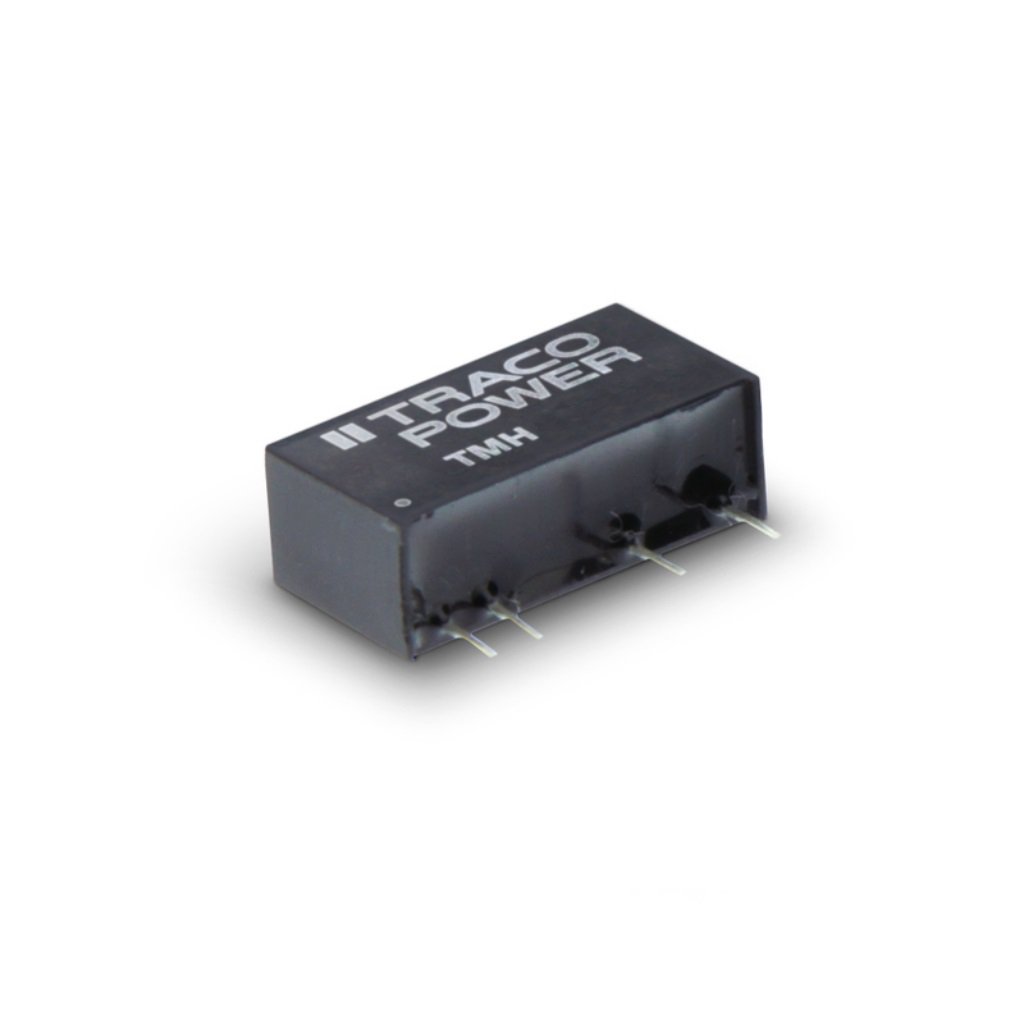

Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.4A 2Вт 5-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
130 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:70 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 000,66 |
| от 3 | 950,85 |
| от 5 | 910,28 |
| от 10 | 880,15 |
| от 20 | 857,74 |
Склад 39
В наличии:60 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 146,50 |
| от 4 | 1 113,84 |
| от 6 | 1 096,72 |
| от 11 | 1 082,84 |
| от 18 | 1 067,27 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Модель рассчитана на входное напряжение 24 В и выдаёт стабильные 5 В при токе до 0.4 А, мощность составляет 2 Вт. Компонент выполнен в компактном корпусе SIP. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2000000h |
| RoHS | Соответствует |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 4: -Vout; 5: No pin; 6: +Vout |
| Вес | 2.7g |
| Корпус | SIP-5 |
| Снижение характеристик | 3%/K above +70°C |
| Влажность | 95% RH max non-condensing |
| Тип монтажа | Выводной |
| Гарантия | 3 years |
| Размеры | 19.5mm x 7.5mm x 10.0mm (0.77in x 0.30in x 0.39in) |
| Вх. фильтр | internal capacitors |
| Вых. мощность | 2W |
| Тип. КПД | 77% |
| Вых. напряжение | 5VDC |
| Емкостная нагрузка | 470µF max |
| Casing material | non-conductive black plastic (UL 94-V0) |
| Напр. изоляции | 1000VDC |
| Макс. вых. ток | 400mA |
| Ripple noise 20mhz | 100mVp-p typ / 150mVp-p max |
| Диап. вх. напр. | 21.6-26.4VDC |
| Темп. хранения | -50°C to +125°C |
| Частота перекл. | 50-100kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MΩ |
| Surge voltage 1s max | 30V |
| Voltage set accuracy | ±1% typ / ±3% max |
| Примечание | Возможная замена: AM2DS-2405SJZ |
| Входной ток без нагрузки | 15mA typ |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 80pF typ |
| Раб. температура | -40°C to +85°C |
| Температура пайки | +265°C / 10s max |
| Входной ток при полной нагрузке | 100mA typ |
| Темп. коэф. | ±0.01%/K typ / ±0.02%/K max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Regulation load variation | 5-11% max (20-100% load) |
| Regulation input variation | 1.2% typ / 1.5% max per 1% input change |
| Reverse voltage protection | 0.3A max |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 0.4A 2W 5-Pin SIP |
