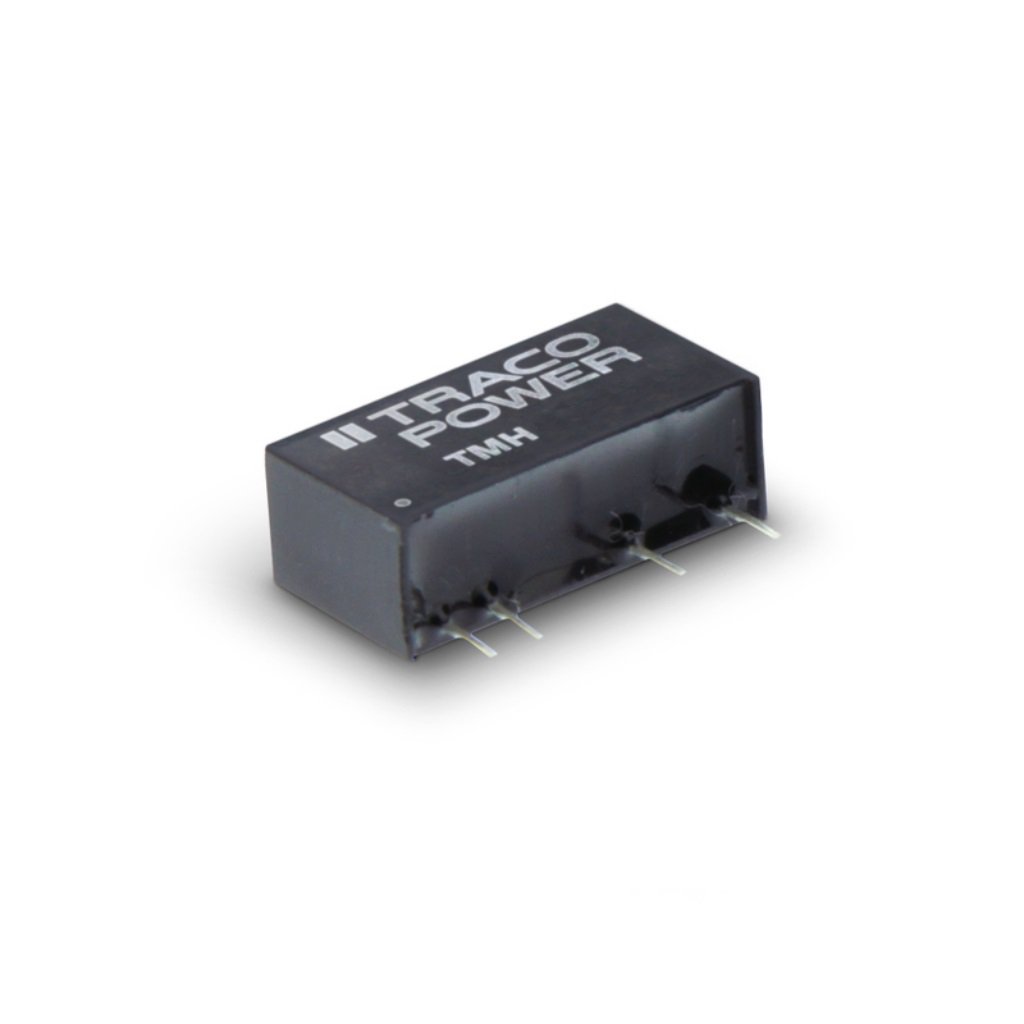

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 5В/-5В 0.2A/-0.2A 2Вт 5-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
33 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 302,77 |
| от 2 | 1 240,01 |
| от 4 | 1 188,88 |
| от 10 | 1 150,93 |
| от 20 | 1 122,70 |
Склад 39
В наличии:3 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 320,85 |
| от 3 | 1 284,77 |
| от 6 | 1 265,93 |
| от 9 | 1 250,64 |
| от 16 | 1 233,12 |
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Модель работает от входного напряжения 24 В и выдаёт двуполярные 5 В и -5 В при токе до 0.2 А на каждый канал, обеспечивая мощность 2 Вт. Компонент выполнен в компактном корпусе SIP7. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000 h @ 25 °C (MIL-HDBK-217E) |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 4: -Vout; 5: Common; 6: +Vout |
| Серия | TMH |
| Burn in | 100% Burn-in (8 h) |
| Корпус | SIP (Single-in-Line), 5-Pin |
| Влажность | 95 % rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3 Year Product Warranty |
| Размеры | 19.5 mm x 7.5 mm x 10.2 mm |
| Описание | DC/DC Converter, 2 Watt, Single-in-Line (SIL) Package |
| Вх. фильтр | internal capacitors |
| Вых. мощность | 2 W |
| Материал корпуса | non conductive black plastic (UL 94-V0 rated) |
| Импульсное напряжение | 30 V max. (1 sec. max.) |
| Тип. КПД | 79 % |
| Вых. напряжение | ±5 VDC |
| Вес упаковки | 2.7 g (0.1 oz) |
| Соотв. RoHS | Да |
| Пульсации и шум | 150 mV pk-pk max. (20 MHz Bandwidth) |
| Напр. изоляции | 1000 VDC |
| Макс. вых. ток | ±200 mA |
| Диап. вх. напр. | 24 VDC ±10% |
| Частота перекл. | 80 kHz typ. (Frequency modulation) |
| Макс. темп. корпуса | +95 °C max. |
| Сопр. изоляции | >1000 Mohm |
| Voltage set accuracy | ±3 % |
| Примечание | Возможная замена: AM2DS-2405DJZ |
| Входной ток без нагрузки | 10 mA typ. |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 80 pF typ. |
| Температура пайки | max. 265 °C / 10 sec |
| Входной ток при полной нагрузке | 100 mA typ. |
| Темп. коэф. | ±0.02 % / K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 1 sec. max. |
| Regulation load variation | ±10 % max. (20–100 % load) |
| Диап. темп. хр. | -40 °C ... +105 °C |
| Regulation input variation | ±1.2 % / 1 % change Vin |
| Reverse voltage protection | 0.3 A max. |
| Capacitive load dual output | 390 µF max. |
| Диап. раб. темп. | -40 °C ... +75 °C |
| Voltage balance dual output | ±1 % max. |
| Описание (англ.) | DC-DC 24VIN 2-OUT 5V/-5V 0.2A/-0.2A 2W 5-Pin SIP |
| Frequency change over line and load | ±30 % max. |
