Преобразователь DC/DC на печатную плату вход 5В двуполярный выход 15В/-15В 0.065A/-0.065A 2Вт 5-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
29 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 939,86 |
| от 2 | 929,90 |
| от 4 | 917,62 |
| от 7 | 901,59 |
| от 20 | 879,06 |
Описание

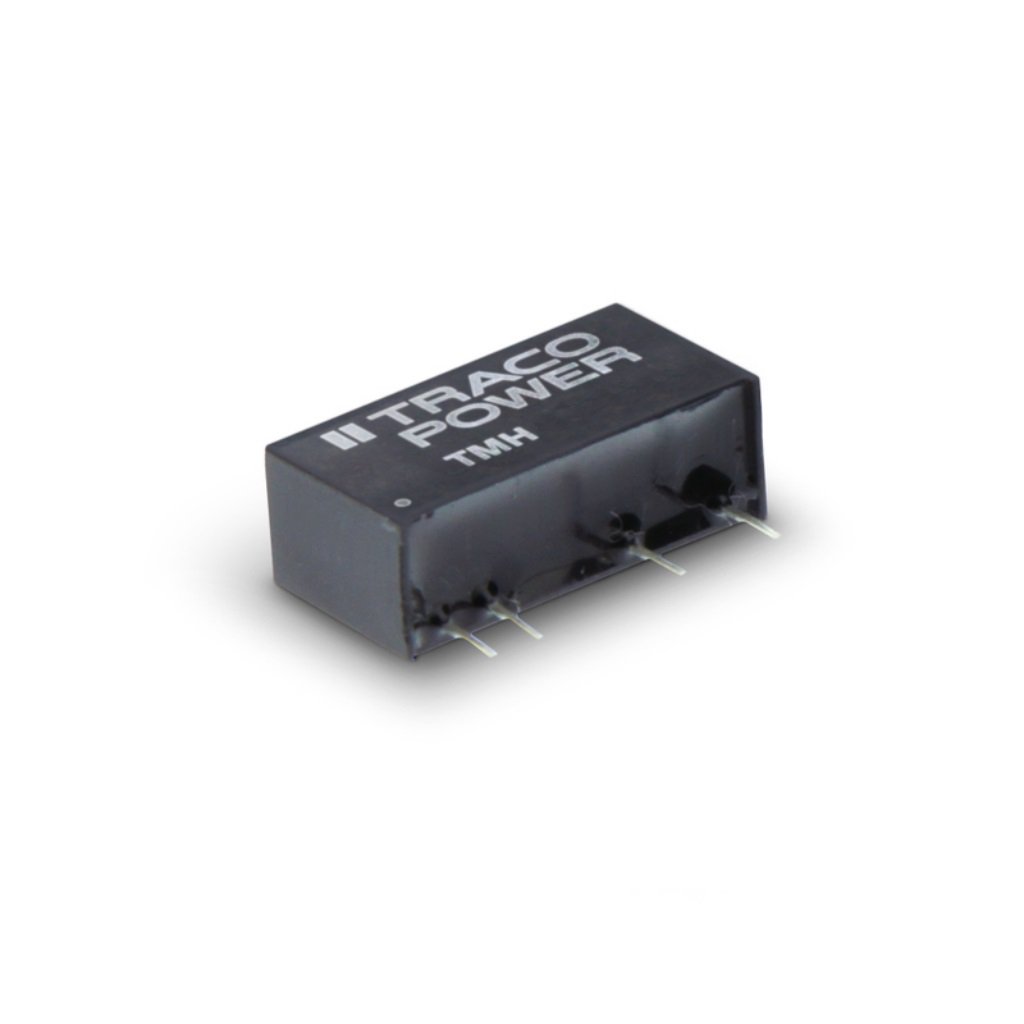

Преобразователь DC/DC от Traco. Модель TMH 0515D работает от входа 5 В и выдаёт двуполярное напряжение ±15 В при токе до 0,065 А на канал, мощность — 2 Вт. Компонент выполнен в компактном корпусе SIP7. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | >2,000,000h @ 25°C (MIL-HDBK-217E) |
| Мощность, Вт | 2 |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 4: -Vout; 5: Common; 6: +Vout |
| Серия | TMH |
| Burn in | 100% (8h) |
| Корпус | SIP (Single-in-Line), 5-Pin |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | SMD |
| Гарантия | 3 Year Product Warranty |
| Без свинца | Да |
| Размеры | Ширина: 7.5mm (0.30in); Высота: 10.2mm (0.40in); Длина: 19.5mm (0.77in); Шаг выводов: 2.54mm (0.1in); Допуск: ±0.25mm (0.01in); Шаг выводов: 5.08mm (0.2in); Pin tolerance: ±0.05mm (0.002in) |
| Описание | DC/DC Converters, 2 Watt, Single-in-Line (SIL) Package, Fully SMD-design, Isolated Single and Dual Output |
| Вх. фильтр | internal capacitors |
| Материал корпуса | non conductive black plastic (UL 94-V0 rated) |
| Входное напряжение | 5VDC ±10% |
| Импульсное напряжение | 9V max. (1 sec. max.) |
| Тип. КПД | 79% |
| Вых. напряжение | ±15VDC |
| Вес упаковки | 2.7g (0.1oz) |
| Соотв. RoHS | Да |
| Пульсации и шум | 75mV pk-pk max. (20MHz Bandwidth) |
| Макс. вых. ток | ±65mA |
| Частота перекл. | 80kHz typ. (Frequency modulation) |
| Capacitive load dual | 390µF max. |
| Макс. темп. корпуса | +95°C max. |
| Isolation voltage io | 1000VDC |
| Voltage balance dual | ±1% max. |
| Voltage set accuracy | ±3% |
| Входной ток без нагрузки | 50mA typ. |
| Температура пайки | max. 265°C / 10 sec |
| Входной ток при полной нагрузке | 510mA typ. |
| Isolation resistance io | >1000Mohm |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Isolation capacitance io | 80pF typ. |
| Защита от КЗ | limited 1 sec. max. |
| Regulation load variation | ±10% max. (20–100%) |
| Диап. темп. хр. | -40°C ... +105°C |
| Frequency change line load | ±30% max. |
| Regulation input variation | ±1.2% / 1% change Vin |
| Reverse voltage protection | 0.3A max. |
| Диап. раб. темп. | -40°C ... +75°C |
| Описание (англ.) | DC-DC 5VIN 2-OUT 15V/-15V 0.065A/-0.065A 2W 5-Pin SIP |
| Reflected input ripple reduction | ext. 1–3.3µF polyester film capacitor |
