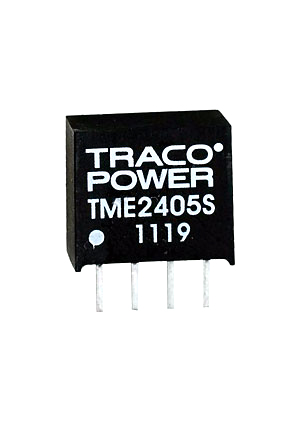

TME2405S, DC/DC преобразователь 1Вт вход 21.6-26.4В, выход 5В/0,2А SIP4
У поставщика
ПроизводительTraco
У поставщиков
9 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 644,00 |
| от 2 | 644,00 |
Описание
DC/DC преобразователь Traco TME2405S мощностью 1 Вт. Входное напряжение от 21,6 до 26,4 В, выход 5 В / 0,2 А. Корпус SIP4 с шагом выводов 2,54 мм, КПД до 70%. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| RoHS | Да |
| Вес | 1.7g |
| Снижение характеристик | 3.3%/K above 70°C (5V output models) |
| Тип монтажа | сквозное отверстие |
| Гарантия | 3 years |
| Без свинца | Да |
| MTBF/MTTF | >2,000,000h |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Описание | DC/DC converter, 1W, input 21.6-26.4V, output 5V/0.2A, SIP4 |
| Артикул | TME2405S |
| Макс. влажность | 95% RH non-condensing |
| Тип корпуса | SIP |
| Корпус | SIP-4 |
| Тип упаковки | single-in-line |
| Тип. КПД | 70% |
| Вых. напряжение | 5V |
| Casing material | non-conductive black plastic, UL 94-V0 |
| Рег. линии | 1.2% typ, 1.5% max |
| Рег. нагрузки | 4% to 14% max |
| Ширина | 6.1mm |
| Макс. вых. мощность | 1W |
| Выход 1, В | 5 |
| Описание | DC/DC Converters - Through Hole 1W DC/DC Converter isolated, unregulated in a PCB Mount Plastic Case |
| Длина | 11.5mm |
| Макс. вх. напр. | 26.4V |
| Мин. входное напряжение | 21.6V |
| Тип. входное напр. | 24V |
| Напр. изоляции | 1000VDC |
| Макс. импульсное напряжение | 30V |
| Макс. вых. ток | 200mA |
| Время пайки макс. | 10s |
| Макс. емк. нагр. | 33µF |
| Частота перекл. | 50kHz to 110kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000Mohm |
| Тип корпуса | SIP-4 |
| Пульсации вых. макс. | 150mVp-p |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -50°C |
| Темп. коэф. | ±0.01%/K typ, ±0.02%/K max |
| Защита от КЗ | limited 0.5s max |
| Switching frequency type | frequency modulation |
| Типовой входной ток без нагрузки | 7mA |
| Типовая изоляционная емкость | 60pF |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки макс. | 265°C |
| Типовой входной ток при полной нагрузке | 55mA |
| Output voltage set accuracy | ±1% typ, ±3% max |
| Напряжение питания, В | 24 |
