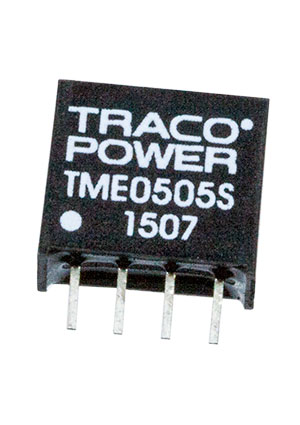

TME0505S, SIP4
У поставщика
ПроизводительTraco
У поставщиков
38 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:38 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 345,50 |
| от 10 | 778,50 |
Описание
Traco TME0505S — это изолированный DC/DC преобразователь мощностью 1 Вт в компактном корпусе SIP4. Модель преобразует входное напряжение 5 В в стабильные 5 В на выходе с током до 200 мА и типовым КПД 69%. Компонент рассчитан на навесной монтаж, имеет негорючий пластиковый корпус и среднюю наработку более 2 млн часов. Подходит для гальванической развязки цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTTF | >2,000,000 hours |
| Мощность, Вт | 1W |
| Цоколевка | Pin1: -Vin (GND), Pin2: +Vin (Vcc), Pin3: -Vout, Pin4: +Vout |
| Серия | TME Series |
| Вес | 1.3g (0.05 oz) |
| Снижение характеристик | 3.3%/K above 70°C (5V output models) |
| Шаг выводов | 2.54mm |
| Размеры | 11.5mm x 6.1mm x 4.2mm (approx.) |
| Артикул | TME0505S |
| Макс. влажность | 95% RH non-condensing |
| Вых. мощность | 1W |
| Тип упаковки | SIP4 (Single-in-line package 4 pins) |
| Материал корпуса | Non-conductive black plastic, UL 94-V0 rated |
| Тип монтажа | tht (сквозное отверстие) |
| Тип. КПД | 69% |
| Вых. ток | 200mA |
| Вых. напряжение | 5VDC |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| Гарантия, лет | 3 |
| Макс. пульс. шум | 150mVp-p |
| Выход 1, В | 5 |
| Напр. изоляции | 1000VDC |
| Макс. импульсное напряжение | 9V |
| Макс. емк. нагр. | 33µF |
| Диап. вх. напр. | 5VDC ±10% (4.5V to 5.5V) |
| Сопр. изоляции | >1000MΩ |
| Voltage set accuracy | ±1% typ / ±3% max |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 60pF typ |
| Тип корпуса | SIP-4 |
| Темп. коэф. | ±0.01%/K typ / ±0.02%/K max |
| Input no load current typ | 30mA |
| Load variation regulation | 4% to 14% max (20-100% load) |
| Температура пайки макс. | 265°C |
| Диап. темп. хр. | -50°C to +125°C |
| Диапазон частоты переключения | 50kHz to 110kHz |
| Input variation regulation | 1.2% typ / 1.5% max (for 1% input change) |
| Input full load current typ | 270mA |
| Диап. раб. темп. | -40°C to +85°C |
| Reverse polarity current max | 0.3A |
| Short circuit protection duration | 0.5s max |
| Напряжение питания, В | 5 |
