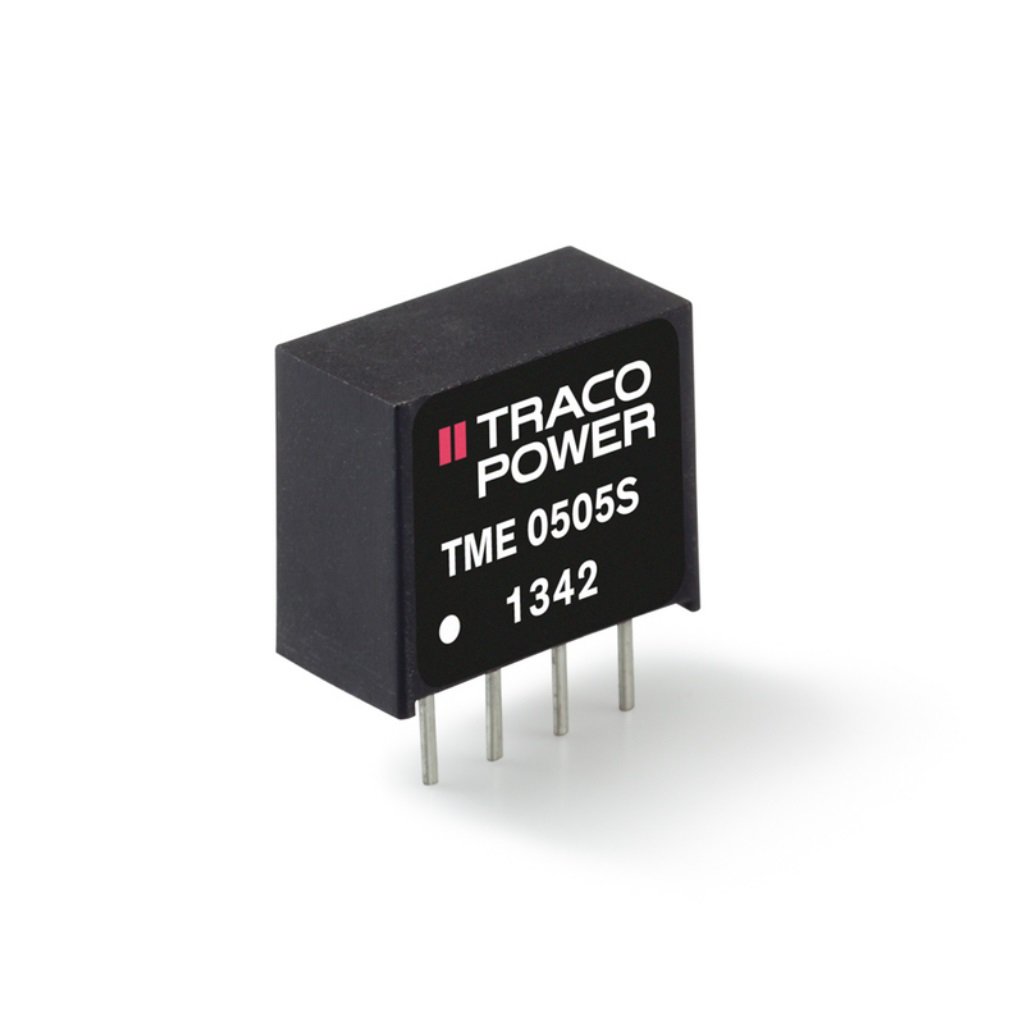

Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
50 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 642,10 |
| от 5 | 607,75 |
| от 10 | 579,76 |
| от 20 | 558,97 |
| от 40 | 543,50 |
Описание
Преобразователь DC/DC от Traco мощностью 1 Вт. Модель обеспечивает стабильное выходное напряжение 15 В при входном 5 В и токе до 0,065 А. Компонент выполнен в компактном корпусе SIP4 для монтажа на печатную плату. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F, @+25°C ground benign) |
| Модель | TME 0515S |
| Мощность, Вт | 1 |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: -Vout; 4: +Vout |
| Серия | TME |
| Вес | 1.3g |
| Burn in | 100% burn-in (8h) |
| Корпус | SIP4 |
| Снижение характеристик | 4.0%/K above 75°C |
| Влажность | 95% rel H max (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Размеры | 11.5mm x 6.1mm x 10.2mm |
| Описание | DC/DC Converter, 1W, SIP, isolated |
| Вх. фильтр | Internal capacitors |
| Io isolation | 1000VDC |
| Входное напряжение | 5VDC ±10% |
| Импульсное напряжение | 9V max (1s max) |
| Тип. КПД | 78% |
| Вых. напряжение | 15VDC |
| Соотв. RoHS | Да |
| Емкостная нагрузка | 33µF max |
| Casing material | non conductive black plastic (UL 94-V0 rated) |
| Пульсации и шум | 150mVp-p max (20MHz bandwidth) |
| Напр. изоляции | 1000VDC (60s) |
| Макс. вых. ток | 67mA |
| Темп. хранения | -50°C to +125°C |
| Частота перекл. | 50 to 110kHz (Frequency modulation) |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000Mohm |
| Voltage set accuracy | ±1% typ / ±3% max |
| Примечание | Возможные замены: AM1SS-0515SJZ, AM1SS-0515S-NZ, AM1S-0515SZ |
| Входной ток без нагрузки | 30mA |
| Емк. изоляции | 60pF typ |
| Раб. температура | -40°C to +85°C |
| Температура пайки | max 265°C / 10s |
| Входной ток при полной нагрузке | 270mA |
| Темп. коэф. | ±0.01%/K typ / ±0.02%/K max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Regulation load variation | 4 to 14% max (depending on model) |
| Regulation input variation | 1.2% typ / 1.5% max |
| Описание (англ.) | DC-DC 5VIN 1-OUT 15V 0.065A 1W 4-Pin SIP |
| Reverse polarity input current | 0.3A max |
