Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
24 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт517,50 ₽
дешевле всех
Сумма517,50 ₽
В наличии2 шт
юрлицам и ИП
от 2 — 494,07 ₽ (−5%)
Склад 13срок до недели
Цена за шт661,45 ₽
Сумма661,45 ₽
+ доплата 490,00 ₽
В наличии22 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 626,84 ₽ (−5%)
1 шт · Склад 12 · 517,50 ₽
Описание

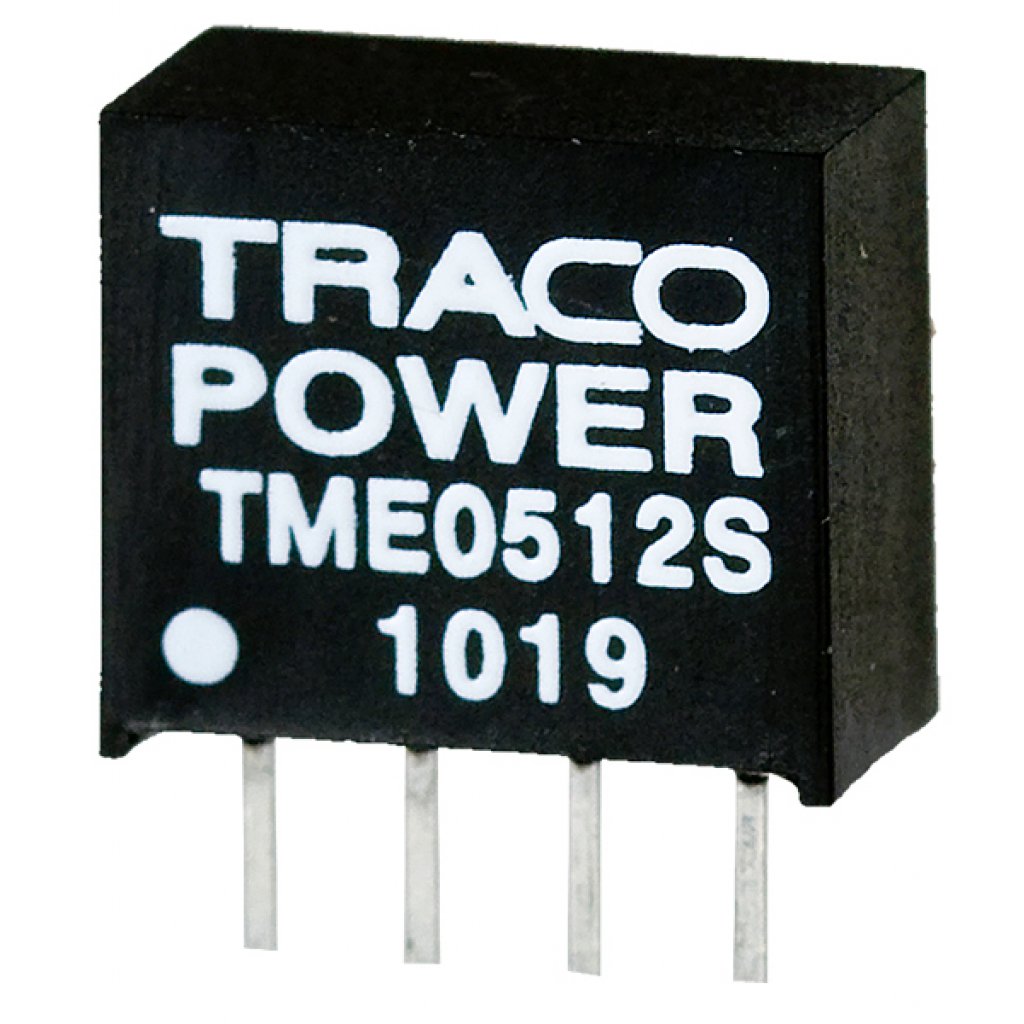

DC/DC-преобразователь TME 0512S от Traco мощностью 1 Вт в корпусе SIP4 для монтажа на печатную плату. На входе 5 В, на выходе 12 В при токе до 84 мА; гальваническая изоляция вход/выход — 1000 В постоянного тока, КПД около 77%. Рабочий диапазон температур от -40°C до +85°C. Подходит для промышленной автоматики и встроенных узлов питания, где нужна развязка цепей.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F, @+25°C ground benign) |
| MTTF | >2,000,000 hours |
| Модель | TME 0512S |
| Цоколевка | Вывод 1: -Vin (GND); Вывод 2: +Vin (Vcc); Pin3: -Vout; Контакт 4: +Vout |
| Серия | TME Series |
| Вес | 1.3g (0.05 oz) |
| Приработка | 100% burn-in (8h) |
| Корпус | SIP (Single-in-line package) |
| Снижение характеристик | 4.0%/K above 75°C |
| Влажность | 95% rel H max. (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Размеры | 11.5mm x 6.1mm x 10.2mm |
| Описание | DC/DC Converter, 1 Watt, SIP package, isolated |
| Вх. фильтр | internal capacitors |
| Io isolation | 1000VDC |
| Вых. мощность | 1W |
| Диаметр штыря | 0.5mm |
| Ном. мощность | 1W |
| Входное напряжение | 5V |
| Тип монтажа | THT |
| Импульсное напряжение | 9V max. (1s max.) |
| Тип. КПД | 77% |
| Кол-во выводов | 4 |
| Вых. напряжение | 12V |
| Вес упаковки | 1.3g |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| Материал корпуса | non-conductive black plastic, UL 94-V0 rated |
| Пульсации и шум | 150mVp-p max. (20MHz bandwidth) |
| Выход 1, В | 12 |
| Напр. изоляции | 1000VDC |
| Макс. импульсное напряжение | 9V |
| Макс. вых. ток | 84mA |
| Макс. емк. нагр. | 33µF |
| Макс. регулировка линии | 1.5% |
| Стаб. по линии тип. | 1.2% |
| Макс. регулировка нагрузки | 4% to 14% |
| Темп. хранения | -50°C to +125°C |
| Частота перекл. | 50 to 110kHz |
| Board space required | 0.7cm² |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MΩ |
| Макс. пульсации и шум | 150mVp-p |
| Точность установки напряжения | ±1% typ. / ±3% max. |
| Примечание | Возможная замена: AM1SS-0512SJZ |
| Входной ток без нагрузки | 30mA typ. |
| Емк. изоляции | 60pF typ. (Input/Output) |
| Раб. температура | -40°C to +85°C |
| Температура пайки | max. 265°C / 10s |
| Humidity non condensing | 95% RH max |
| Входной ток при полной нагрузке | 270mA typ. |
| Допуск входного напряжения | ±10% |
| Темп. коэф. | ±0.01%/K typ. / ±0.02%/K max. |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max. |
| Типовой входной ток без нагрузки | 30mA |
| Типовая изоляционная емкость | 60pF |
| Нестабильность по нагрузке | 4 to 14% max. (20-100%, depending on model) |
| Температура пайки макс. | 265°C |
| Диап. темп. хр. | -50°C to +125°C |
| Нестабильность по входу | 1.2% typ. / 1.5% max. (1% change of input voltage) |
| Типовой входной ток при полной нагрузке | 270mA |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. температурный коэффициент | ±0.02%/K |
| Темп. коэфф. тип. | ±0.01%/K |
| Описание (англ.) | DC-DC 5VIN 1-OUT 12V 0.080A 1W 4-Pin SIP |
| Reverse polarity input current | 0.3A max. |
| Output voltage set accuracy max | ±3% |
| Output voltage set accuracy typ | ±1% |
| Reflected input ripple reduction | external 1-3.3µF polyester film capacitor |
| Short circuit protection duration | 0.5s max |
| Reverse polarity input current max | 0.3A |
| Напряжение питания, В | 5 |
| Reflected ripple input current reduction | external 1-3.3µF polyester film capacitor |
