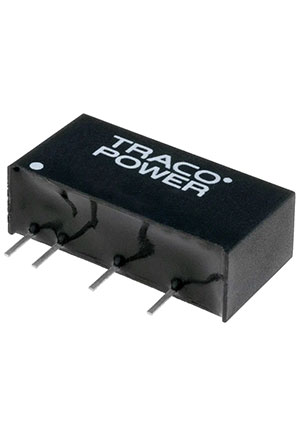

TMA0515D, преобразователь DC-DC вх. 5В вых. 15В 34мА SIP7
У поставщика
ПроизводительTraco
У поставщиков
4 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 667,00 |
| от 10 | 667,00 |
Описание
Преобразователь постоянного тока Traco TMA0515D преобразует входное напряжение 5 В в стабилизированные ±15 В. Модель обеспечивает выходной ток ±34 мА при мощности 1 Вт, выполнена в компактном корпусе SIP7 для монтажа в отверстия. Подходит для гальванической развязки цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | >2,000,000h |
| Мощность, Вт | 1W |
| Вывод | 1: +Vin, 2: -Vin, 4: -Vout, 5: Common, 6: +Vout |
| Снижение характеристик | 4%/K above 80°C |
| Влажность | 95% rel H max |
| Тип монтажа | THT |
| Кол-во выводов | 5 |
| Размеры | 19.5mm x 6.0mm x 10.0mm |
| КПД | 79% typ |
| Тип упаковки | SIP |
| Пульсации и шум | 50mVp-p typ / 75mVp-p max |
| Входное напряжение | 5V |
| Импульсное напряжение | 9V max |
| Тип изоляции | functional |
| Вых. ток | ±34mA |
| Вых. напряжение | ±15V |
| Вес упаковки | 2.2g |
| Соотв. RoHS | Да |
| Емкостная нагрузка | 100µF max (dual output) |
| Casing material | non-conductive black plastic (UL94V-0) |
| Voltage balance | ±0.1% typ / ±1% max |
| Выход 1, В | 15 |
| Выход 2, В | -15 |
| Частота перекл. | 70-120kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Voltage set accuracy | ±1% typ / ±3% max |
| Входной ток без нагрузки | 30mA typ |
| Емк. изоляции | 60pF typ / 100pF max |
| Температура пайки | 260°C max / 10s |
| Тип корпуса | SIP-7 |
| Испытат. изоляции | 1000VDC |
| Входной ток при полной нагрузке | 270mA typ |
| Темп. коэф. | ±0.01%/K typ / ±0.02%/K max |
| Regulation load variation | 5-10% max |
| Диап. темп. хр. | -50°C to +125°C |
| Regulation input variation | 1.2% typ / 1.5% max |
| Диап. раб. темп. | -40°C to +85°C |
| Reverse polarity input current | 0.3A max |
| Short circuit protection duration | 0.5s max |
| Напряжение питания, В | 5 |
