Документация

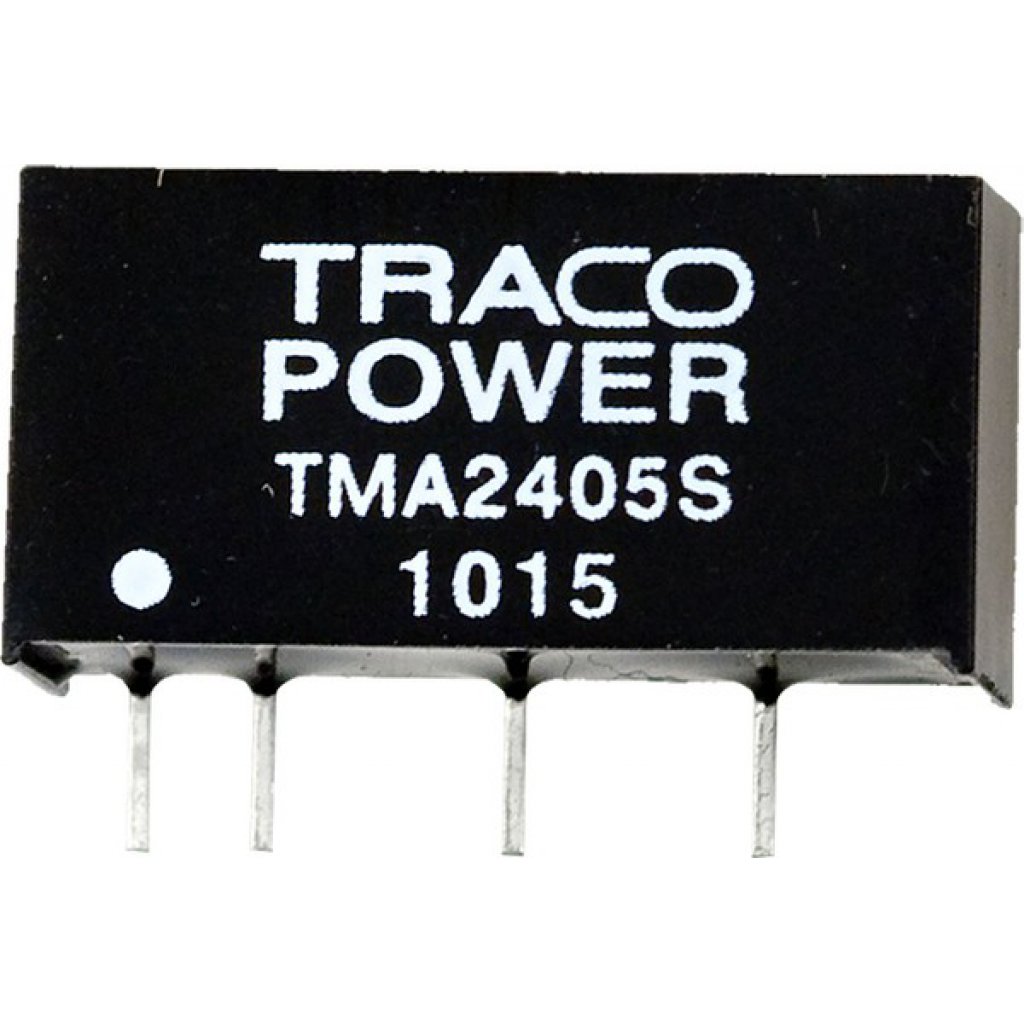

Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
437 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:233 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 904,40 |
| от 5 | 876,69 |
| от 8 | 862,08 |
| от 13 | 850,24 |
| от 22 | 837,44 |
Склад 13
В наличии:204 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 600,58 |
| от 8 | 572,15 |
| от 20 | 549,57 |
| от 30 | 529,72 |
| от 60 | 516,32 |
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 24 В в стабильные 5 В. Модель обеспечивает выходной ток до 0.2 А и мощность 1 Вт, выполнена в компактном корпусе SIP7 для монтажа на плату. Подходит для использования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2000000h |
| Модель | TMA 2405S |
| Цоколевка | Pin1: +Vin (Vcc); Pin2: -Vin (GND); Pin4: -Vout; Pin6: +Vout |
| Серия | TMA |
| Вес | 2.6g |
| Корпус | SIP |
| Снижение характеристик | 4%/K above 75°C |
| Тип монтажа | Выводной |
| Гарантия | 3-year |
| Кол-во выводов | 4 |
| Размеры | 19.5mm x 7.1mm x 10.2mm |
| Описание | Isolated 1W DC/DC converter, SIP package |
| Тип выхода | single |
| Макс. влажность | 95% rel H |
| Вых. мощность | 1W |
| Входное напряжение | 24VDC |
| Тип. КПД | 71% |
| Вых. напряжение | 5VDC |
| Соотв. RoHS | Да |
| Casing material | non conductive black plastic (UL 94V-0 rated) |
| REACH | Да |
| Potting material | Epoxy |
| Insulation system | Functional |
| Напр. изоляции | 1000VDC |
| Кол-во выходов | 1 |
| Макс. импульсное напряжение | 30V |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 24VDC ±10% |
| Частота перекл. | 70 to 120kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Макс. пульсации и шум | 75mVp-p |
| Пульсации и шум тип. | 50mVp-p |
| Примечание | Возможные замены: AM1DS-2405SJZ, AM1D-2405SZ |
| Входной ток без нагрузки | 7mA |
| Входной ток при полной нагрузке | 55mA |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Voltage set accuracy max | ±3% |
| Voltage set accuracy typ | ±1% |
| Isolation capacitance max | 100pF |
| Типовая изоляционная емкость | 60pF |
| Температура пайки макс. | 260°C / 10s |
| Диап. темп. хр. | -50°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. температурный коэффициент | ±0.02%/K |
| Темп. коэфф. тип. | ±0.01%/K |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Regulation load variation max | 5 to 10% |
| Regulation input variation max | 1.5% |
| Regulation input variation typ | 1.2% |
| Reverse polarity input current max | 0.3A |
| Обратное напряжение, В | 24 |
