Документация

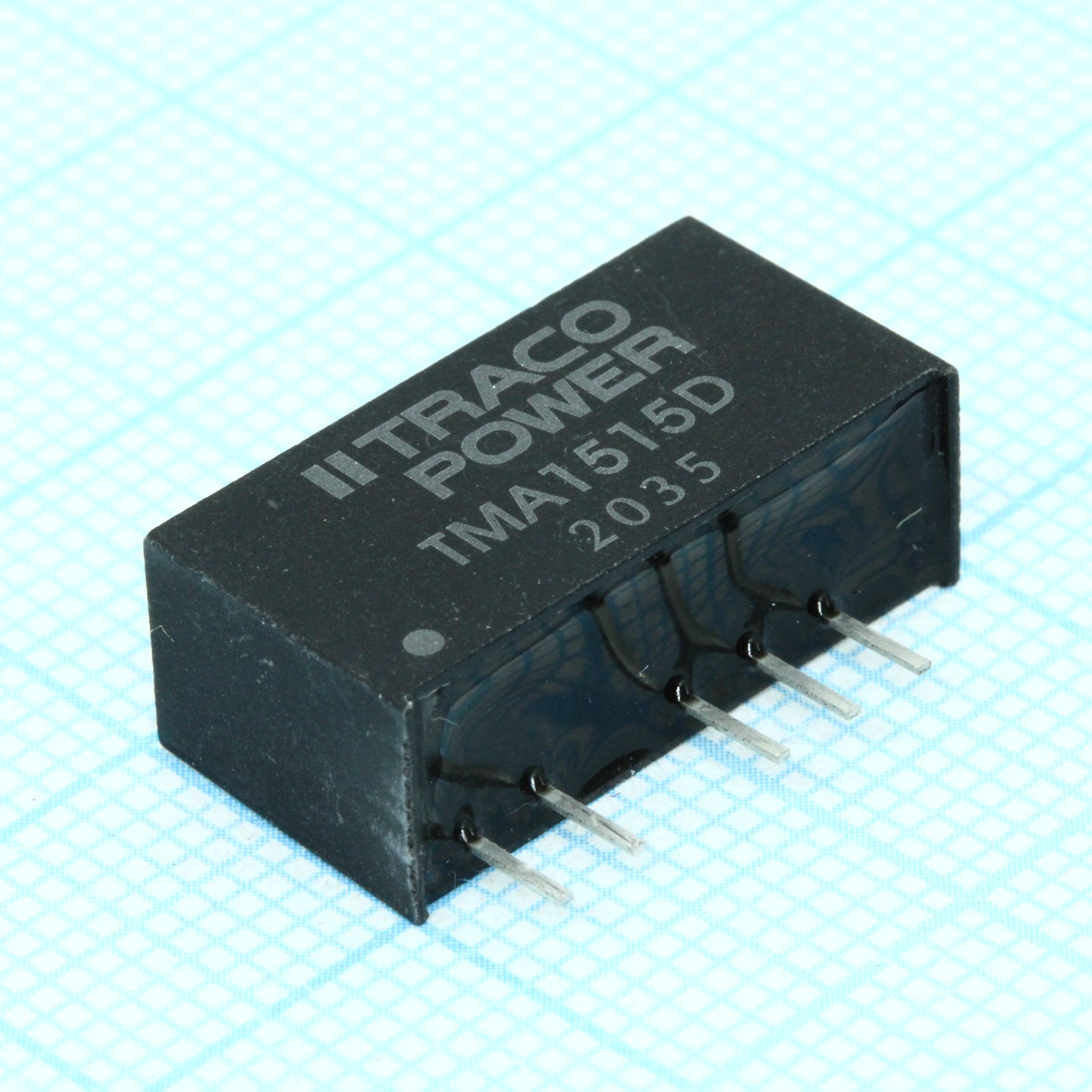

Преобразователь DC/DC на печатную плату вход 15В двуполярный выход 15В/-15В 0.35A/-0.35A 1Вт 5-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
1 254 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт370,48 ₽
дешевле всех
Сумма740,96 ₽
+ доплата 490,00 ₽
В наличии155 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 5 — 361,63 ₽ (−2%)
Склад 39срок до недели
Цена за шт450,35 ₽
Сумма900,70 ₽
В наличии1 099 шт
от 2 штюрлицам и ИП
2 шт · Склад 39 · 900,70 ₽
Описание
Преобразователь DC/DC от Traco с двуполярным выходом. Модель обеспечивает стабилизированные 15В и -15В при токе до 0.35А на канал, мощность 1 Вт. Компонент выполнен в компактном корпусе SIP7 для монтажа на плату. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | 2000000h (MIL-HDBK-217F, ground benign) |
| Серия | TMA Series |
| Вес | 2.6g |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Кол-во выводов | 5 |
| Размеры | 19.5mm x 7.1mm x 10.2mm |
| Описание | 1 Watt DC/DC Converter |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 1W |
| Материал контакта | Nickel-Iron (Alloy 42) |
| Pinout pin 1 | +Vin |
| Pinout pin 2 | -Vin |
| Pinout pin 4 | -Vout |
| Pinout pin 5 | Common |
| Pinout pin 6 | +Vout |
| Импульсное напряжение | 18VDC max. (1s max.) |
| Cooling system | Natural convection (20 LFM) |
| Тип. КПД | 80% |
| Снижение мощности | 4%/K above 80°C |
| Тип соединения | THD (Through-Hole Device) |
| Voltage balance | 1% max. (symmetrical load) |
| Материал корпуса | Non-conductive Plastic (UL94 V-0 rated) |
| Выходной ток 1 | 34mA |
| Выходной ток 2 | 34mA |
| Выходное напряжение 1 | +15VDC |
| Выходное напряжение 2 | -15VDC |
| Материал заливки | Epoxy (UL 94 V-0 rated) |
| Станд. безоп. | Designed for EN 62368-1 (no certification) |
| Insulation system | Functional Insulation |
| Отн. влажность | 95% max. (non condensing) |
| Профиль пайки | Wave Soldering 260°C / 10s max. |
| Диап. вх. напр. | 13.5-16.5VDC |
| Pin surface plating | Tin (3-5µm), matte |
| Частота перекл. | 70-120kHz (PFM), 100kHz typ. (PFM) |
| Макс. темп. корпуса | +90°C max. |
| Сопр. изоляции | 1000MΩ min. (500VDC) |
| Макс. пульсации и шум | 75mVp-p max. |
| Пульсации и шум тип. | 50mVp-p typ. |
| Точность установки напряжения | ±3% max. |
| Входной ток без нагрузки | 11mA typ. |
| Ном. вх. напр. | 15VDC |
| Испытат. изоляции | 1000VDC (60s) |
| Pin foundation plating | Nickel (1.5µm min.), Copper (1-1.5µm) |
| Входной ток при полной нагрузке | 90mA typ. |
| Темп. коэф. | ±0.02%/K max. |
| Тип упаковки | Tube (туба) |
| Capacitive load output 1 | 100µF max. |
| Capacitive load output 2 | 100µF max. |
| Экологическое соответствие | Reach, RoHS |
| Защита от КЗ | Limited 0.5s max., Automatic recovery |
| Макс. ёмкость изоляции | 100pF max. |
| Типовая изоляционная емкость | 60pF typ. |
| Диап. темп. хр. | -50°C to +125°C |
| Нестабильность по входу | 1.5% max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 15VIN 2-OUT 15V/-15V 0.35A/-0.35A 1W 5-Pin SIP |
| Regulation load variation output 1 | 10% max. |
| Regulation load variation output 2 | 10% max. |
| Напряжение, В | 15 |
