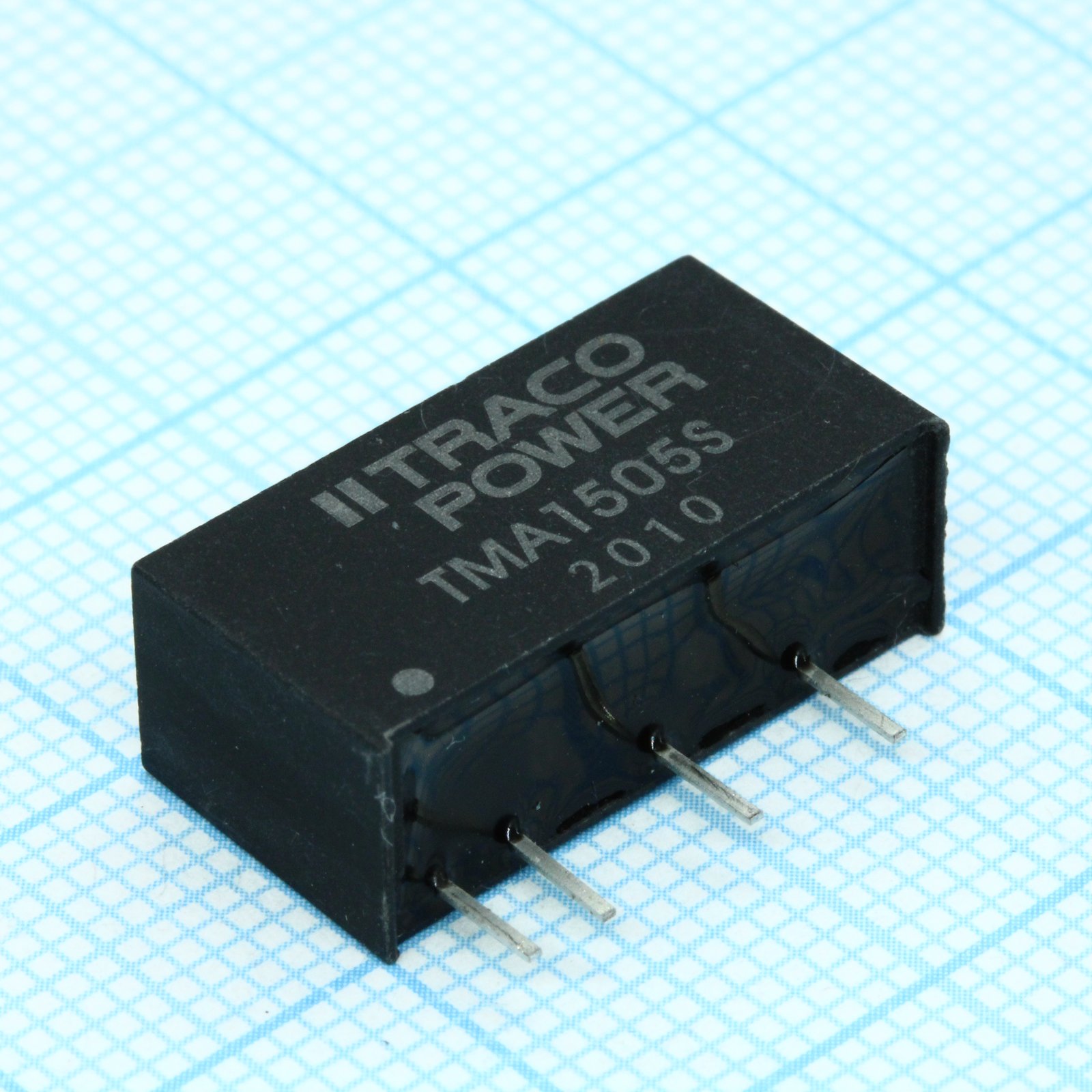

Преобразователь DC/DC на печатную плату вход 15В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
245 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт580,69 ₽
Сумма580,69 ₽
В наличии188 шт
юрлицам и ИП
от 7 — 560,26 ₽ (−4%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии57 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 444,76 ₽
1 шт · Склад 39 · 580,69 ₽
Описание
Преобразователь DC/DC от Traco (TRACO Power) монтируется на печатную плату. Модель преобразует входное напряжение 15 В в стабильные 5 В при токе до 0.2 А и мощности 1 Вт. Компонент выполнен в компактном корпусе SIP. Подходит для использования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000 h (MIL-HDBK-217F, +25°C, ground benign) |
| RoHS | RoHS directive 2011/65/EU |
| Модель | TMA 1505S |
| Reach | Соответствует |
| Цоколевка | Вывод 1: +Vin (Vcc); Вывод 2: -Vin (GND); Контакт 4: -Vout; Контакт 5: No pin; Контакт 6: +Vout |
| Серия | TMA |
| Приработка | 100% (8 h) |
| Корпус | SIP (Single-in-Line), 4-pin |
| Снижение характеристик | 4 %/K above 75°C (3.3, 5 and ±5 VDC output models); 4 %/K above 80°C (all other output models) |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Кол-во выводов | 4 |
| Размеры | Ширина: 5.0 mm (0.20 in); Высота: 7.1 mm (0.28 in); Длина: 19.5 mm (0.77 in); Шаг выводов: 2.54 mm (0.1 in); Допуски: ±0.25 mm (±0.01 in); Pin tolerance: ±0.05 mm (±0.002 in); Pin pitch tolerance: ±0.13 mm (±0.005 in) |
| Описание | Isolated 1W DC/DC converter, single output, SIP package |
| Макс. влажность | 95% rel H (non condensing) |
| Вх. фильтр | internal capacitors |
| Вых. мощность | 1 W |
| Входное напряжение | 15 VDC ±10% |
| Тип. КПД | 72% |
| Вых. напряжение | 5 VDC |
| Вес упаковки | 2.6 g (0.09 oz) |
| Материал корпуса | non conductive black plastic (UL 94V-0 rated) |
| Материал заливки | Epoxy |
| Insulation system | Functional |
| Макс. импульсное напряжение | 18 V max. (1 s max.) |
| Макс. вых. ток | 200 mA |
| Макс. емк. нагр. | 220 µF (single output models) |
| Частота перекл. | 70 to 120 kHz (frequency modulation) |
| Board space required | 1.2 cm² |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000 MOhm |
| Макс. пульсации и шум | 75 mVp-p |
| Пульсации и шум тип. | 50 mVp-p |
| Примечание | Возможная замена: AM1DS-1505SJZ |
| Входной ток без нагрузки | 11 mA typ. |
| Испытат. изоляции | 1000 VDC (input/output, 60s) |
| Входной ток при полной нагрузке | 90 mA typ. |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5 s max. |
| Voltage set accuracy max | ±3% |
| Voltage set accuracy typ | ±1% |
| Макс. ёмкость изоляции | 100 pF |
| Типовая изоляционная емкость | 60 pF |
| Температура пайки макс. | 260°C / 10 s |
| Диап. темп. хр. | -50°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. температурный коэффициент | ±0.02 %/K |
| Темп. коэфф. тип. | ±0.01 %/K |
| Описание (англ.) | DC-DC 15VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Regulation load variation max | 5 to 10% (20–100% load, depending on model) |
| Regulation input variation max | 1.5% |
| Regulation input variation typ | 1.2% |
| Reverse polarity input current max | 0.3 A max. |
