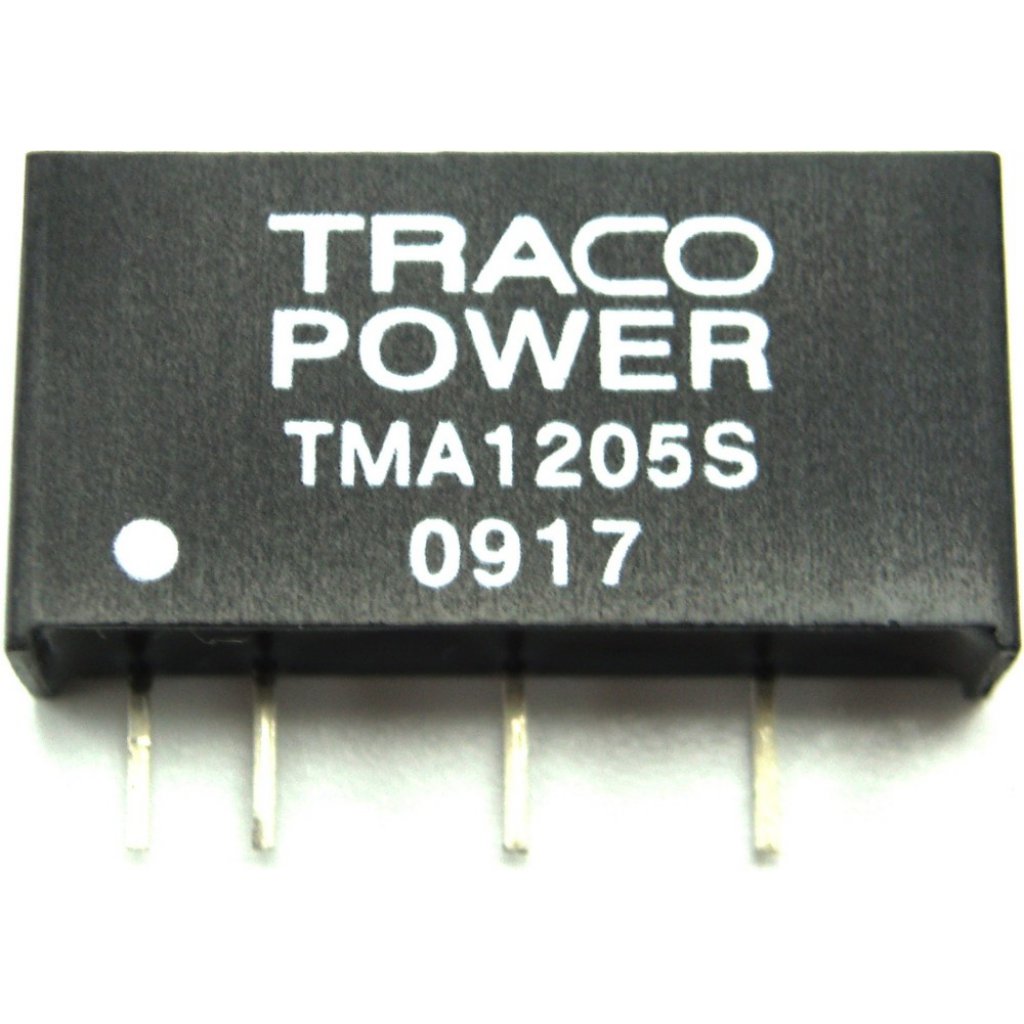

Преобразователь DC/DC на печатную плату вход 12В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
106 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт727,28 ₽
Сумма727,28 ₽
+ доплата 490,00 ₽
В наличии106 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 689,67 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 727,28 ₽. До заказа без доплаты не хватает 16 572,72 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 727,28 ₽
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 12 В в стабильные 5 В. Модель рассчитана на выходной ток 0,2 А и мощность 1 Вт, выполнена в компактном корпусе SIP7 для монтажа на плату. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000h |
| Модель | TMA 1205S |
| Цоколевка | Вывод 1: +Vin (Vcc); Вывод 2: -Vin (GND); Контакт 4: -Vout; Контакт 5: No pin; Контакт 6: +Vout |
| Серия | TMA |
| Корпус | SIP |
| Снижение характеристик | 4%/K above 75°C |
| Тип монтажа | Выводной |
| Гарантия | 3-year |
| Кол-во выводов | 4 |
| Размеры | 19.5mm x 7.1mm x 10.2mm |
| Описание | Isolated 1W DC/DC converter, single output, SIP package |
| Макс. влажность | 95% rel H |
| Вх. фильтр | internal capacitors |
| Вых. мощность | 1W |
| Входное напряжение | 12VDC |
| Тип. КПД | 73% |
| Вых. напряжение | 5VDC |
| Вес упаковки | 2.2g |
| Соотв. RoHS | Да |
| Материал корпуса | non conductive black plastic (UL 94V-0) |
| Материал заливки | Epoxy |
| Insulation system | Functional |
| Макс. импульсное напряжение | 18V |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 12VDC ±10% |
| Частота перекл. | 70 to 120kHz |
| Макс. темп. корпуса | +90°C |
| Сопр. изоляции | >1000MOhm |
| Макс. пульсации и шум | 75mVp-p |
| Пульсации и шум тип. | 50mVp-p |
| Примечание | Возможная замена: AM1DS-1205SJZ |
| Входной ток без нагрузки | 12mA |
| Испытат. изоляции | 1000VDC |
| Входной ток при полной нагрузке | 110mA |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 0.5s max |
| Voltage set accuracy max | ±3% |
| Voltage set accuracy typ | ±1% |
| Макс. ёмкость изоляции | 100pF |
| Типовая изоляционная емкость | 60pF |
| Температура пайки макс. | 260°C / 10s |
| Диап. темп. хр. | -50°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. температурный коэффициент | ±0.02%/K |
| Темп. коэфф. тип. | ±0.01%/K |
| Описание (англ.) | DC-DC 12VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Regulation load variation max | 5 to 10% |
| Regulation input variation max | 1.5% |
| Regulation input variation typ | 1.2% |
| Reverse polarity input current max | 0.3A |
