Линейный стабилизатор с низким падением напряжения положительной полярности 3.3В 0.1А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 178 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 178 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,24 |
| от 88 | 12,54 |
| от 175 | 11,70 |
| от 349 | 10,78 |
| от 697 | 10,03 |
Описание

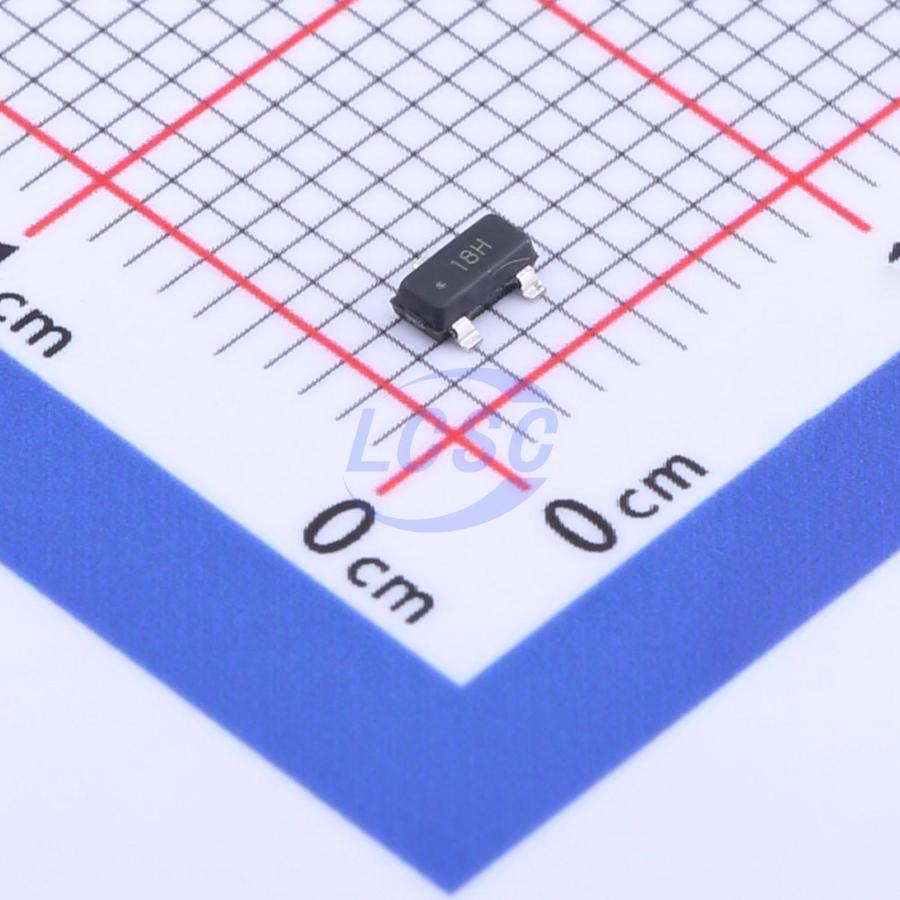

Линейный стабилизатор TLV76033DBZR от Texas Instruments обеспечивает стабильное выходное напряжение 3,3 В при токе до 0,1 А. Компонент выполнен в компактном корпусе SOT23-3 и отличается низким падением напряжения. Подходит для питания чувствительных узлов в бытовой электронике и портативных устройствах.
Технические характеристики
| Корпус | SOT-23 (DBZ) |
| Особенности | thermal protection, short circuit protection |
| Тип монтажа | SMD |
| Размеры | 2.92mm x 1.30mm |
| Корпус | SOT23-3 |
| Ограничение тока | internally limited |
| Тип компонента | Linear Voltage Regulator |
| Esd rating cdm | ±500V |
| Рейтинг ЭСР HBM | ±2000V |
| Кол-во выводов | 3 |
| Вых. напряжение | 3.3V |
| Падение напряжения | 1.2V max at 100mA |
| Рег. линии | 10mV typ, 30mV max |
| Рег. нагрузки | 20mV typ, 45mV max |
| Макс. вх. напр. | 30V |
| Мин. входное напряжение | 4.8V |
| Ток покоя | 2mA typ, 5mA max |
| Макс. вых. ток | 100mA |
| Мин. выходной конденсатор | 0.1µF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | ±4% typ, ±5% over temp |
| Диап. темп. хр. | -65°C to +150°C |
| Рекомендуемый входной конденсатор | 0.1µF |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | LDO Regulator Pos 3.3V 0.1A 3-Pin SOT-23 T/R |
| Термосопротивление переход-среда | 275.2 °C/W |
