Стабилизатор напряжения положительной полярности с низким падением 3.3В 0.5A 5-Pin SOT-23 лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
9 090 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 090 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,54 |
| от 222 | 13,05 |
| от 444 | 11,87 |
| от 888 | 10,87 |
| от 1 775 | 10,20 |
Описание

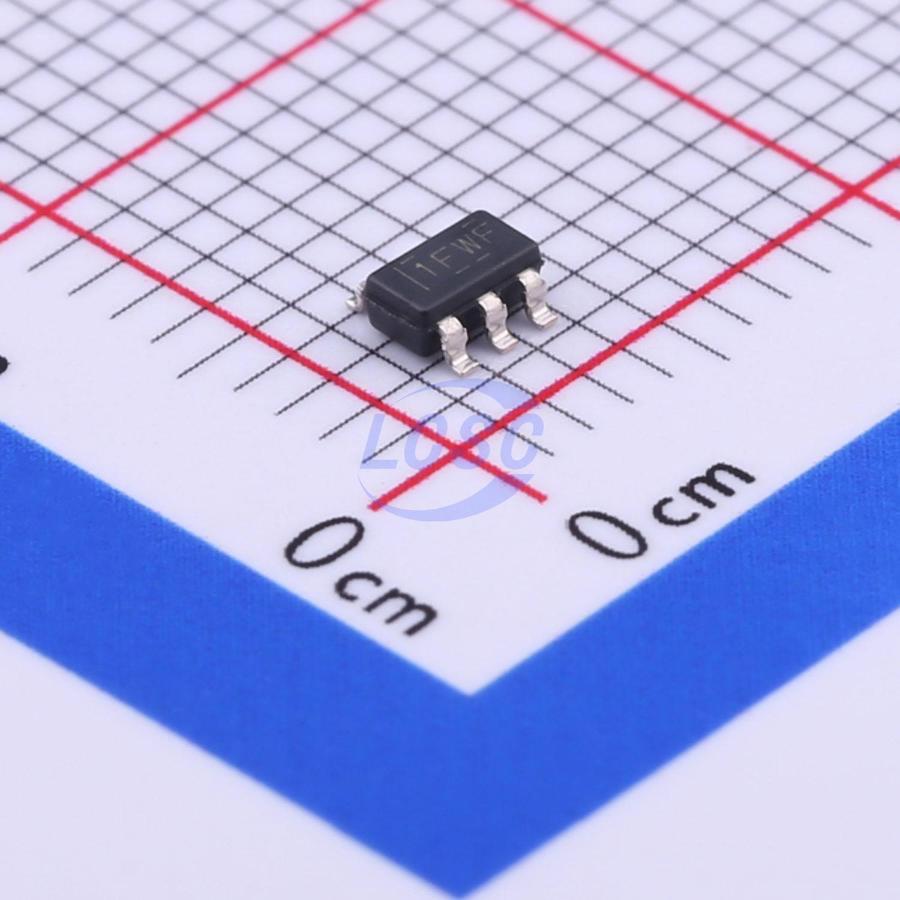

Texas Instruments TLV75533PDBVR — это стабилизатор напряжения положительной полярности с низким падением. Модель выдает стабильные 3.3 В при токе до 0.5 А и выпускается в компактном корпусе SOT-23-5. Подходит для портативной и бытовой электроники, где важна экономия места на плате.
Технические характеристики
| PSRR | 46dB at 100kHz |
| Тип | Low Dropout Regulator |
| ESD CDM | ±500V |
| ЭСР HBM | ±1000V |
| Корпус | SOT-23-5 |
| Особенности | Built-in soft-start, Foldback current limit, Active output discharge, Thermal shutdown |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm × 1.60mm |
| Кол-во выводов | 5 |
| Артикул | TLV75533PDBVR |
| Код упаковки | DBV |
| Корпус | SOT-23-5 |
| Точность выхода | 1% (max at 85°C) |
| Макс. вых. ток | 500mA |
| Dropout voltage max | 238mV at 500mA (3.3V OUT) |
| Input capacitor min | 1µF (ceramic) |
| Диап. вх. напр. | 1.45V to 5.5V |
| Enable low level max | 0.4V (typical) |
| Мин. выходной конденсатор | 1µF (ceramic) |
| Enable high level min | 0.9V (typical) |
| Uvlo rising threshold | 1.27V (typical) |
| Номин. вых. напр. | 3.3V |
| Uvlo falling threshold | 1.10V (typical) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Ток покоя тип. | 25µA |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C (junction) |
| Описание (англ.) | LDO Regulator Pos 3.3V 0.5A 5-Pin SOT-23 T/R |
