Компаратор уровень входа/выхода до напряжения питания
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
436 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:436 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,90 |
| от 18 | 107,99 |
| от 36 | 101,52 |
| от 72 | 96,72 |
| от 143 | 93,12 |
Описание

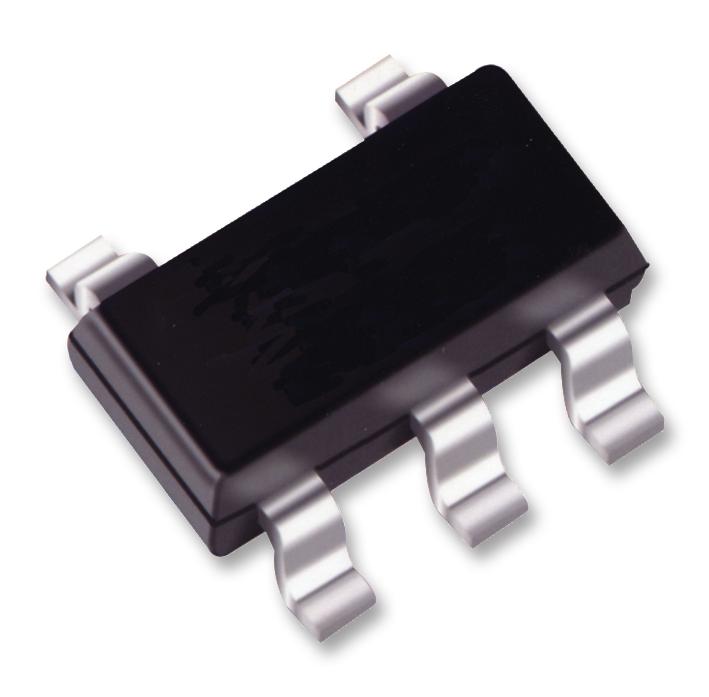

Компаратор Texas Instruments TLV7211AIDBVR с Rail-to-Rail входами и выходами. Выполнен в компактном корпусе SOT-23-5, работает в диапазоне температур от -40 до +85 °C. Подходит для портативных устройств и промышленной автоматики.
Технические характеристики
| Корпус | SOT-23-5 (DBV) |
| Тип монтажа | SMD |
| Тип выхода | push-pull |
| Корпус | SOT-23-5 |
| Voltage gain typ | 100dB |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 2.7V |
| ESD HBM | 2000V |
| Тип. входной ток смещения | 0.04pA |
| Response time typ at 5v | 4µs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Тип. входной ток смещ. | 0.02pA |
| Макс. напряжение смещения | 5mV |
| Supply current max at 5v | 14µA |
| Supply current typ at 5v | 7µA |
| Диапазон синфазного напряжения | 0V to Vcc+ (rail-to-rail) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output low voltage at 5v 5ma | 0.2V typ, 0.4V max |
| Package thermal impedance ja | 206°C/W |
| Описание (англ.) | COMP R-R IN/P-P OUT SOT23-5 |
| Output high voltage at 5v 5ma | 4.6V min, 4.8V typ |
| Input offset voltage drift typ | 1µV/°C |
| Common mode rejection ratio typ | 75dB |
| Output low voltage at 2.7v 2.5ma | 0.2V typ, 0.3V max |
| Power supply rejection ratio typ | 80dB |
| Output high voltage at 2.7v 2.5ma | 2.4V min, 2.5V typ |
| Short circuit output current sink typ | 45mA |
| Рабочая температура | -40В°C ~ 85В°C |
| Short circuit output current source typ | 30mA |
