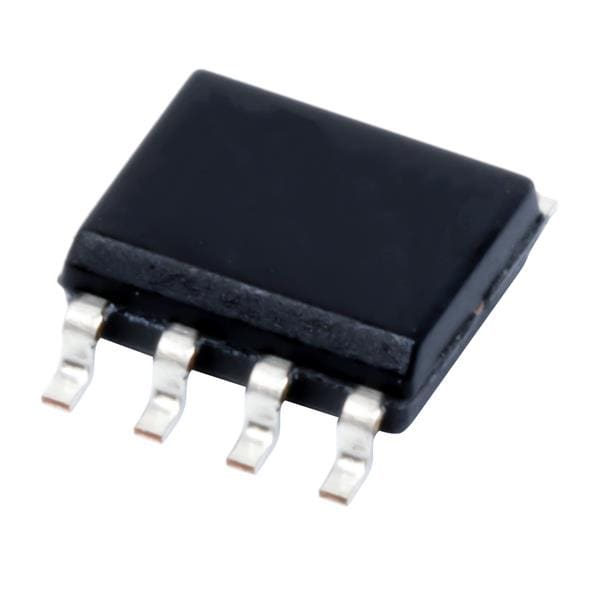

Компаратор TLV3501AIDR / SO-8
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
128 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:128 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,46 |
| от 10 | 228,67 |
| от 19 | 216,61 |
| от 37 | 207,66 |
| от 74 | 200,97 |
Описание
Компаратор TLV3501AIDR от Texas Instruments выполнен в миниатюрном корпусе SO-8. Отличается высоким быстродействием и Rail-to-Rail входом, что позволяет работать с сигналами в полном диапазоне питания. Предназначен для высокоскоростных схем сравнения, пороговых детекторов и преобразования сигналов в системах с низким напряжением.
Технические характеристики
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Время спада | 1.5ns |
| Время нарастания | 1.5ns |
| Описание | 4.5ns Rail-to-Rail High-Speed Comparator with Shutdown, SO-8 package |
| Тип выхода | Push-Pull CMOS |
| Артикул | TLV3501AIDR |
| Выводы корпуса | 8 |
| Корпус | SOIC8 |
| Esd rating cdm | 500V |
| Рейтинг ЭСР HBM | 3000V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Input hysteresis typ | 6mV |
| Number of comparators | 1 |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.2V |
| Макс. задержка распространения | 6.4ns |
| Propagation delay typ | 4.5ns |
| Макс. ток покоя | 5mA |
| Ток покоя тип. | 3.2mA |
| Shutdown turn on time | 100ns |
| Макс. входной ток смещения | ±10pA |
| Тип. входной ток смещения | ±2pA |
| Shutdown turn off time | 30ns |
| Thermal resistance so8 | 150°C/W |
| Макс. входное напряжение | (V+)+0.2V |
| Input voltage range min | (V-)-0.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. входной ток смещения | ±10pA |
| Тип. входной ток смещ. | ±2pA |
| Макс. напряжение смещения | ±6.5mV |
| Тип. напряжение смещения вх. | ±1mV |
| Maximum toggle frequency | 80MHz |
| Common mode rejection min | 57dB |
| Common mode rejection typ | 70dB |
| Temperature range storage | -65°C to +150°C |
| Absolute max input current | 10mA |
| Абс. макс. входное напряжение | (V-)-0.3V to (V+)+0.3V |
| Input offset voltage drift | ±5µV/°C |
| Power supply rejection max | 400µV/V |
| Power supply rejection typ | 100µV/V |
| Shutdown quiescent current | 2µA |
| Макс. напряжение питания | 5.5V |
| Input impedance common mode | 10^13Ω || 2pF |
| Shutdown enable voltage low | (V+)-1.7V |
| Рабочий диапазон температур | -40°C to +125°C |
| Temperature range specified | -40°C to +125°C |
| Input impedance differential | 10^13Ω || 4pF |
| Описание (англ.) | Comparator Single R-R I/O 5.5V 8-Pin SOIC Tube |
| Shutdown disable voltage high | (V+)-0.9V |
| Absolute max junction temperature | 150°C |
| Absolute max output short circuit | 74mA |
| Output voltage swing from rail max | 50mV |
| Output voltage swing from rail typ | 30mV |
| Propagation delay overdrive 5mV max | 10ns |
| Propagation delay overdrive 5mV typ | 7.5ns |
| Рабочая температура | -40°C ~ 125°C |
