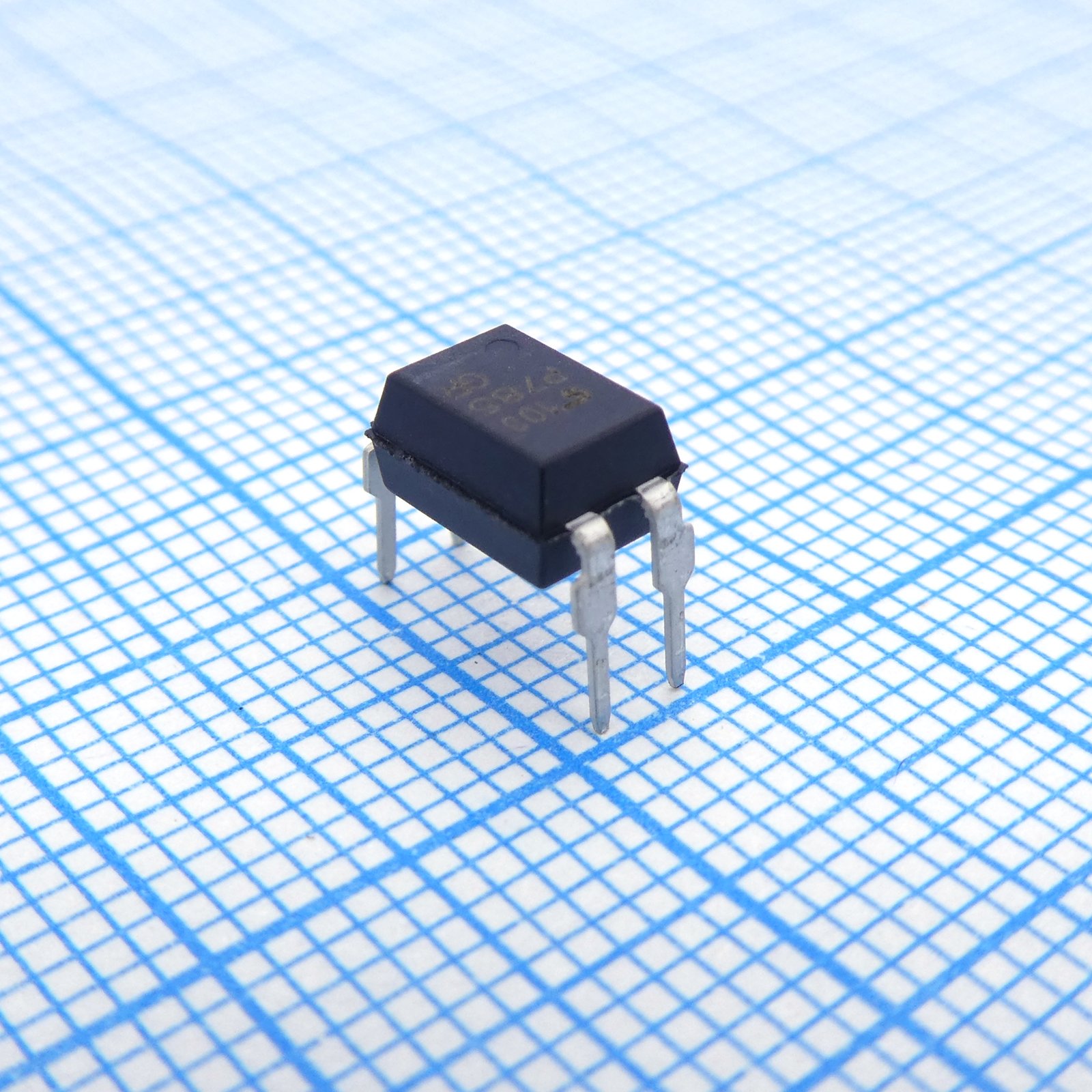

Оптопара с транзисторным выходом x1 коэф.передачи=100…300%, Iпр=60мА, Uкэ=80В, Uизол=5000В AC, -55…+110°C
У поставщика
ПроизводительTOS
У поставщиков
2 482 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт18,18 ₽
Сумма909,00 ₽
+ доплата 490,00 ₽
В наличии2 482 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 100 — 16,31 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 909,00 ₽. До заказа без доплаты не хватает 16 391,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 909,00 ₽
Описание
Оптопара TOS с транзисторным выходом. Работает при токе до 60 мА, напряжение коллектор-эмиттер — 80 В, изоляция между входом и выходом — 5000 В AC. Коэффициент передачи составляет 100–300%. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| RoHS | COMPATIBLE |
| Шаг | 7.62mm |
| Серия | TLP785, TLP785F |
| Вес | 0.25g |
| Корпус | DIP4 (TOSHIBA 11-5L1) |
| Тип монтажа | THT |
| Сертификаты | UL1577, c-UL, VDE, CQC, SEMKO |
| Зазор | 7.0mm |
| Время спада | 3µs |
| Кол-во выводов | 4 |
| Время нарастания | 2µs |
| Ёмкость | 30pF |
| Описание | Optocoupler with transistor output |
| Производитель | TOSHIBA |
| Тип продукта | Photocoupler GaAs IRED & Photo-Transistor |
| Время хранения | 25µs |
| Время включения | 3µs |
| Saturated ctr | 60% |
| Время выключения | 3µs |
| Напряжение питания | 5 to 24V |
| Прямой ток | 60mA |
| Прямое напряжение | 1.0 to 1.3V |
| Обратный ток | 10µA |
| Обратное напряжение | 5V |
| Ток коллектора | 50mA |
| Путь утечки | 7.0mm |
| Напр. изоляции | 5000 В (RMS) |
| Конфиг. выводов | 1: анод; 2: Cathode; 3: эмиттер; 4: коллектор |
| Рассеиваемая мощность | 90mW |
| Turn off time high | 50µs |
| Толщина изоляции | 0.4mm |
| Сопр. изоляции | 1×10^12 to 10^14Ω |
| Темп. перехода | 125°C |
| Емк. изоляции | 0.8pF |
| Импульсный прямой ток | 1A |
| Saturated ctr rank gb | 30% |
| Темновой ток коллектора | 0.1µA |
| Коэфф. передачи тока | 100 to 300% |
| Внутреннее расстояние утечки | 4.0mm |
| Тип упаковки | Tube (туба) |
| Снижение прямого тока | -0.7mA/°C |
| Isolation voltage ac 60s | 5000 В (RMS) |
| Напряжение коллектор-эмиттер | 80V |
| Напряжение эмиттер-коллектор | 7V |
| Диап. темп. хр. | -55 to 125°C |
| Collector dark current 85c | 50µA |
| Температура пайки выводов | 260°C |
| Снижение рассеиваемой мощности | -0.9mW/°C |
| Мощн. коллектора | 150mW |
| Current transfer ratio rank | GR |
| Isolation voltage ac 1s oil | 10000Vrms |
| Диап. раб. темп. | -55 to 110°C |
| Recommended forward current | 16 to 25mA |
| Isolation voltage dc 60s oil | 10000Vdc |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP |
| Ёмкость коллектор-эмиттер | 6pF |
| Recommended collector current | 1 to 10mA |
| Общая рассеиваемая мощность корпуса | 240mW |
| Recommended operating temperature | -25 to 85°C |
| Напряжение пробоя коллектор-эмиттер | 80V |
| Напряжение пробоя эмиттер-коллектор | 7V |
| Напряжение насыщения коллектор-эмиттер | 0.4V |
| Collector power dissipation derating | -1.5mW/°C |
| Total package power dissipation derating | -2.4mW/°C |
