Оптопара с транзисторным выходом x1
У поставщика
ПроизводительTOS
У поставщиков
5 204 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:5 204 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,75 |
| от 111 | 10,06 |
| от 222 | 9,29 |
| от 443 | 8,51 |
| от 885 | 7,90 |
Описание

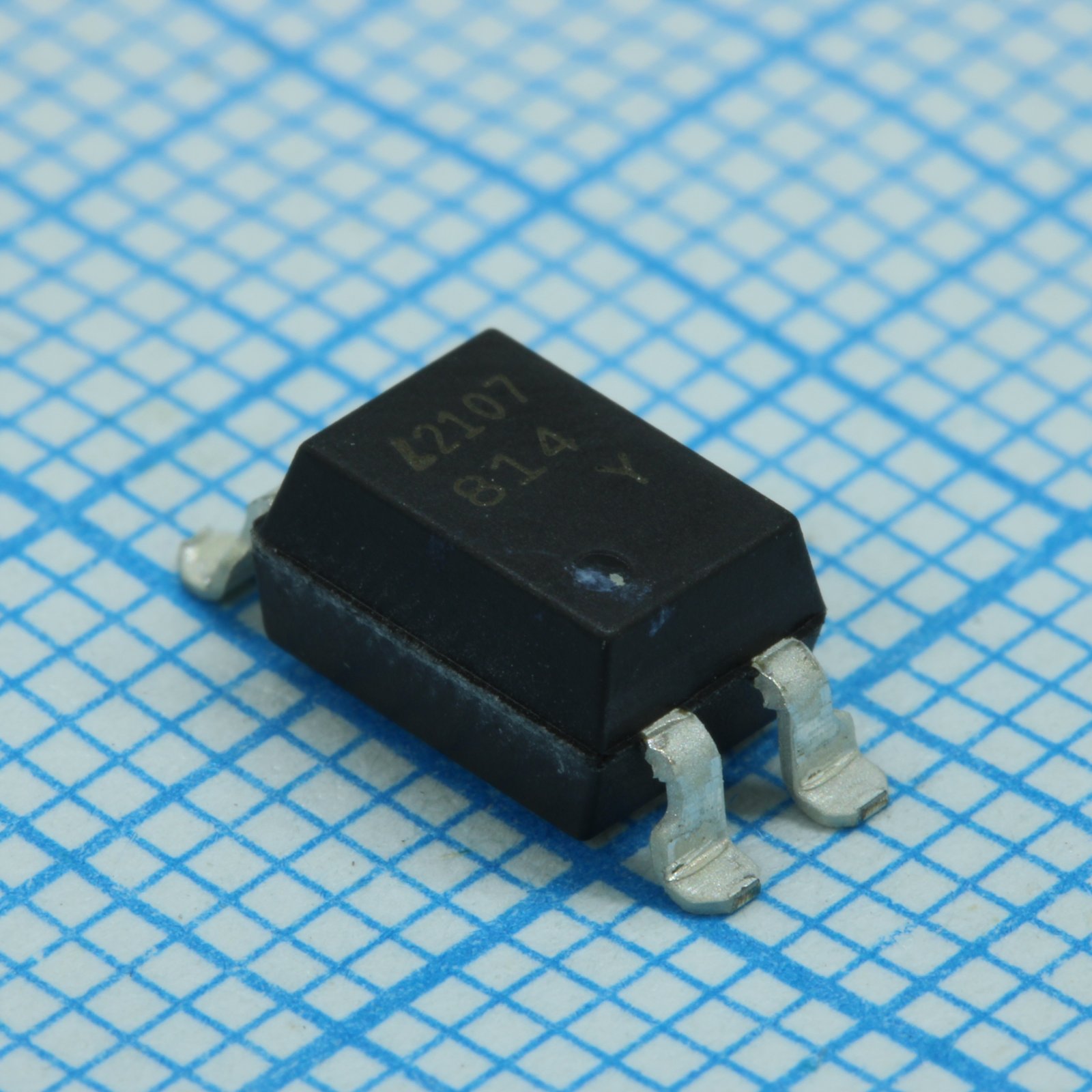

Оптопара с транзисторным выходом от TOS. Компонент выполнен в корпусе SMDIP-4, поставляется в упаковке Tape and Reel. Работает с входным сигналом постоянного тока и обеспечивает гальваническую развязку. Подходит для применения в промышленной автоматике и блоках питания.
Технические характеристики
| Вес | 0.24g (typ.) |
| Корпус | SMDIP-4 |
| Тип монтажа | SMD |
| Clearance | 7.0mm (min) |
| Форма вывода | LF6 |
| Описание | Optocoupler with transistor output |
| Артикул | TLP785(GB-TP6,F(C) |
| Время хранения | 25μs (typ.) |
| Saturated ctr | 30% min (IF=1mA, VCE=0.4V) |
| Лента и катушка | TP6 |
| Путь утечки | 7.0mm (min) |
| Вх. емкость | 30pF (typ.) |
| Напр. изоляции | 5000Vrms (min) |
| Выходная емкость | 6pF (typ.) |
| Output dark current | 0.1μA max at VCE=24V, 25°C; 50μA max at VCE=24V, 85°C |
| Switching fall time | 3μs (typ.) |
| Switching rise time | 2μs (typ.) |
| Толщина изоляции | 0.4mm (min) |
| Сопр. изоляции | 1e12Ω (min) |
| Input forward current | 60mA |
| Input forward voltage | 1.0V min, 1.15V typ, 1.3V max |
| Input reverse current | 10μA max |
| Input reverse voltage | 5V |
| Емк. изоляции | 0.8pF (typ.) |
| Tape packing quantity | 2000 devices per reel |
| Current transfer ratio | 100% min, 600% max (IF=5mA, VCE=5V) |
| Switching turn on time | 3μs (typ.) |
| Inner creepage distance | 4.0mm (min) |
| Рассеиваемая мощность входа | 90mW |
| Switching turn off time | 3μs (typ.) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output collector current | 50mA |
| Рассеиваемая мощность | 150mW |
| Диап. темп. хр. | -55°C to 125°C |
| Input junction temperature | 125°C |
| Температура пайки выводов | 260°C (10s) |
| Recommended supply voltage | 5V to 24V |
| Input pulse forward current | 1A |
| Диап. раб. темп. | -55°C to 110°C |
| Output junction temperature | 125°C |
| Recommended forward current | 16mA to 25mA |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP T/R |
| Recommended collector current | 1mA to 10mA |
| Total package power dissipation | 240mW |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 7V |
| Recommended operating temperature | -25°C to 85°C |
| Напряжение насыщения коллектор-эмиттер | 0.4V max (IC=2.4mA, IF=8mA) |
