Оптопара с транзисторным выходом x1
У поставщика
ПроизводительTOS
У поставщиков
634 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:634 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,64 |
| от 100 | 11,96 |
| от 200 | 11,13 |
| от 400 | 10,25 |
| от 800 | 9,53 |
Описание

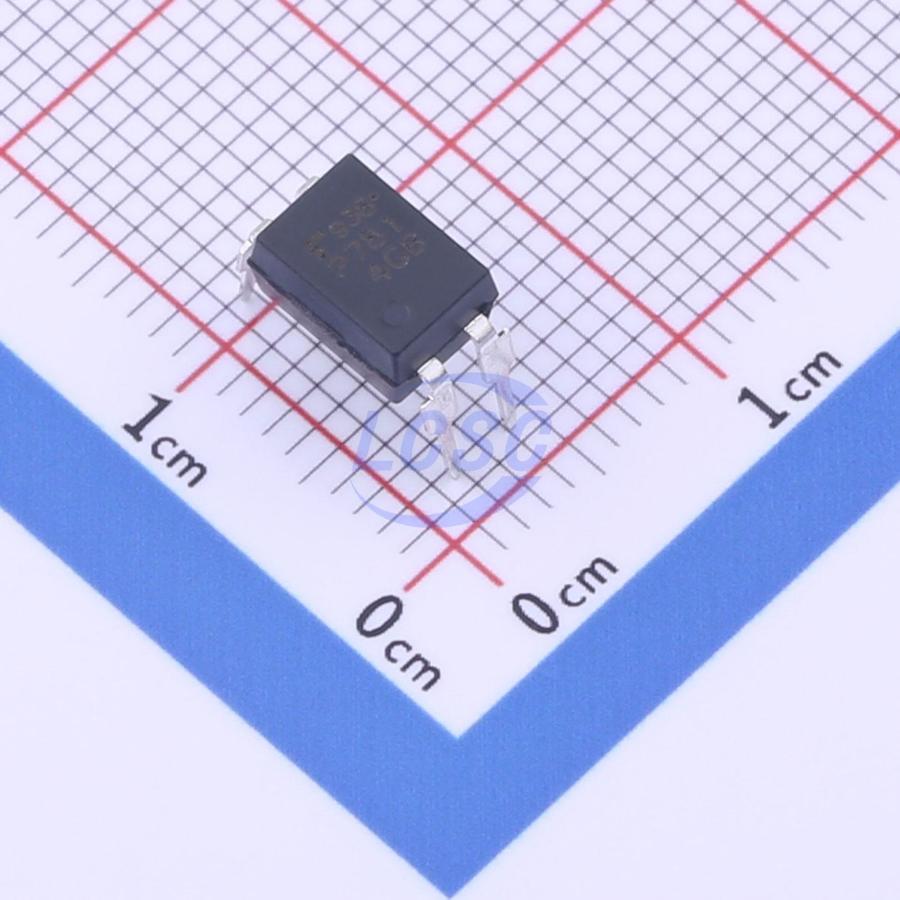

Оптопара с транзисторным выходом от TOS. Выполнена в корпусе DIP-4, поставляется в тубе. Обеспечивает гальваническую развязку цепей постоянного тока. Подходит для промышленной автоматики и блоков питания.
Технические характеристики
| Шаг | 7.62mm |
| Серия | TLP781/TLP781F |
| Вес | 0.25g |
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Clearance | 6.5mm |
| Ctr ranks | Y: 50-150%; BL: 200-600%; GB: 100-600%; GR: 100-300%; YH: 75-150%; BLL: 200-400%; GRH: 150-300%; GRL: 100-200%; None: 50-600% |
| Время спада | 3us |
| Кол-во выводов | 4 |
| Время нарастания | 2us |
| Описание | TOSHIBA TLP781 consists of a silicone photo-transistor optically coupled to a gallium arsenide infrared emitting diode in a four lead plastic DIP (DIP4) with high isolation voltage |
| Bsi approved | BS EN60065:2002 Approved no.8961, BS EN60950-1:2006 Approved no.8962 |
| Время хранения | 25us |
| Время включения | 3us |
| Vde approved | DIN EN60747-5-5 Certificate No. 40021173 |
| Saturated ctr | 60% |
| Время выключения | 3us |
| UL признан | UL1577, file No. E67349 |
| Semko approved | EN60065:2002 Approved no.800514, EN60950-1:2001, EN60335-1:2002 Approved no.800517 |
| Turn on time 2 | 2us |
| Прямой ток | 60mA |
| Прямое напряжение | 1.0V to 1.3V |
| Pitch f variant | 10.16mm |
| Обратный ток | 10uA |
| Обратное напряжение | 5V |
| Turn off time 2 | 50us |
| Capacitance input | 30pF |
| Ток коллектора | 50mA |
| Путь утечки | 6.5mm |
| Напр. изоляции | 5000Vrms |
| Конфиг. выводов | 1: Anode; 2: Cathode; 3: Emitter; 4: Collector |
| Capacitance output | 10pF |
| Clearance f variant | 8.0mm |
| Типовое прямое напряжение | 1.15V |
| Толщина изоляции | 0.4mm |
| Сопр. изоляции | 1e12 to 1e14 ohm |
| Темп. перехода | 125C |
| Saturated ctr gb min | 30% |
| Power dissipation led | 100mW |
| Pulse forward current | 1A |
| Surface mount options | TLP781(LF6), TLP781F(LF7) |
| Tape packing quantity | 2000 devices per reel |
| Collector dark current | 0.1uA |
| Isolation voltage test | AC, 1 minute, R.H.<=60% |
| Тип упаковки | Tube (туба) |
| Capacitance input output | 0.8pF |
| Forward current derating | -0.7mA/C |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 7V |
| Диап. темп. хр. | -55C to 125C |
| Collector dark current 85c | 50uA |
| Коэф. передачи макс. | 600% |
| Мин. коэфф. передачи тока | 50% |
| Температура пайки выводов | 260C |
| Power dissipation detector | 150mW |
| Recommended supply voltage | 5V to 24V |
| Creepage distance f variant | 8.0mm |
| Диап. раб. темп. | -55C to 110C |
| Recommended forward current | 16mA to 25mA |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP |
| Current transfer ratio gb max | 600% |
| Current transfer ratio gb min | 100% |
| Recommended collector current | 1mA to 10mA |
| Isolation voltage ac 1s in oil | 10000Vrms |
| Power dissipation led derating | -1.0mW/C |
| Start of commercial production | 2007/07 |
| Total package power dissipation | 250mW |
| Isolation voltage dc 1min in oil | 10000Vdc |
| Total power dissipation derating | -2.5mW/C |
| Recommended operating temperature | -25C to 85C |
| Power dissipation detector derating | -1.5mW/C |
| Напряжение насыщения коллектор-эмиттер | 0.4V |
| Collector emitter saturation voltage gb | 0.4V |
