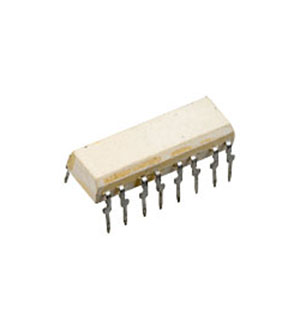

TLP627-4(F), DIP16
У поставщика
ПроизводительTOSHIBA
У поставщиков
370 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:370 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 210 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 5 | 131,45 |
| от 50 | 125,99 |
Описание
TLP627-4(F) от TOSHIBA — это четырёхканальный фототранзисторный оптрон в корпусе DIP-16. Компонент обеспечивает гальваническую развязку до 5000 В переменного тока, поддерживает прямой ток до 10 мА и время переключения около 50 мкс. Применяется в промышленной автоматике, системах управления и источниках питания.
Технические характеристики
| Вес | 1.1g (typ) |
| Тип монтажа | сквозное отверстие |
| Кол-во выводов | 16 |
| Артикул | TLP627-4(F) |
| Производитель | Toshiba |
| Тип упаковки | DIP-16 |
| Корпус | DIP-16 |
| Тип. время спада | 15 μs |
| Тип. время нарастания | 40 μs |
| Storage time typ | 40 μs |
| Время включения тип. | 50 μs |
| Вх. емкость | 30 pF (typ) |
| Время выкл. тип. | 15 μs |
| Количество каналов | 4 |
| Типовое прямое напряжение | 1.15V at 10mA |
| Макс. обратный ток | 10 μA at 5V |
| Сопр. изоляции | 5×10^10 Ω (min at 500V) |
| Isolation voltage ac | 5000 Vrms (AC, 1min, RH≤60%) |
| Isolation voltage dc | 10000 Vdc (1min in oil) |
| Turn on time alt typ | 5 μs (RL=180Ω, IF=16mA) |
| Forward voltage range | 1.0 to 1.3V at 10mA |
| Turn off time alt typ | 80 μs (RL=180Ω, IF=16mA) |
| Forward current derating | -0.5 mA/°C (Ta≥25°C) |
| Темновой ток коллектора макс. | 200 nA at 200V, 20 μA at 85°C |
| Мин. коэфф. передачи тока | 1000% at IF=1mA, VCE=1V |
| Температура пайки выводов | 260°C (10s) |
| Input to output capacitance | 0.8 pF (typ) |
| Recommended forward current | 16 to 25mA |
| Absolute max forward current | 50mA |
| Absolute max reverse voltage | 5V |
| Collector emitter capacitance | 10 pF (typ) |
| Absolute max collector current | 150mA |
| Recommended supply voltage max | 200V |
| Absolute max storage temperature | -55 to 125°C |
| Absolute max junction temperature | 125°C |
| Recommended collector current max | 120mA |
| Recommended operating temperature | -25 to 85°C |
| Absolute max operating temperature | -55 to 100°C |
| Absolute max pulse forward current | 1A (100μs pulse, 100pps) |
| Saturated current transfer ratio min | 500% at IF=10mA, VCE=1V |
| Absolute max collector emitter voltage | 300V |
| Absolute max emitter collector voltage | 0.3V |
| Power dissipation derating per channel | -0.7 mW/°C (Ta≥25°C) |
| Мин. напряжение пробоя коллектор-эмиттер | 300V at 0.1mA |
| Emitter collector breakdown voltage min | 0.3V at 0.1mA |
| Напряжение насыщения коллектор-эмиттер макс. | 1.0V at IC=10mA, IF=1mA; 1.2V at IC=100mA, IF=10mA |
| Absolute max total package power dissipation | 150mW |
| Absolute max collector power dissipation per channel | 100mW |
