![TLP620[GB.F], DIP4-300-2.54, оптрон TOSHIBA (арт. 210999)](https://media.radiodetali.com/files/743155/img-743155-c.jpg)
Документация

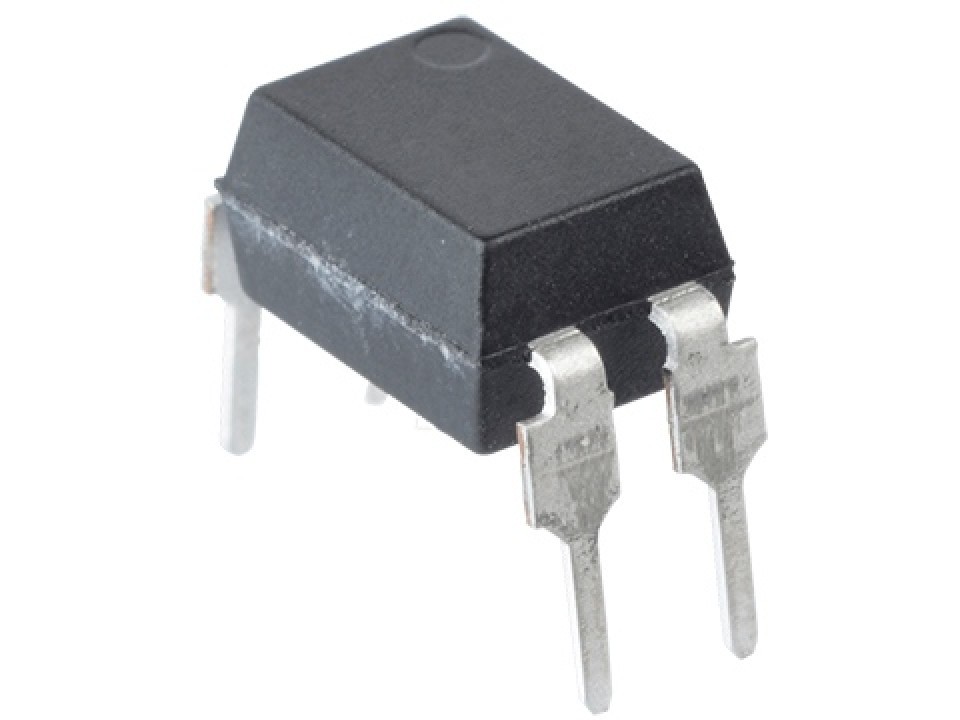

TLP620[GB.F], DIP4-300-2.54, оптрон TOSHIBA (арт. 210999)
У поставщика
У поставщиков
100 шт.
Норм. уп.: 100
Цены поставщиков
Склад 29
В наличии:100 шт.
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,94 |
Описание
TLP620[GB.F] — оптрон с выходным транзистором от TOSHIBA, выполненный в корпусе DIP4 с шагом выводов 2.54 мм и межрядным расстоянием 300 мил. Компонент предназначен для гальванической развязки цепей управления и нагрузки в промышленной электронике. Обеспечивает надёжную передачу сигнала при высоком напряжении изоляции. Применяется в блоках питания, интерфейсах ввода-вывода и системах автоматизации.
Технические характеристики
| Шаг | 2.54mm |
| Ширина | 300mil |
| Вес | 0.26g |
| Тип | оптрон |
| Шаг | 2.54 мм |
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Кол-во выводов | 4 |
| Описание | Photocoupler, GaAs Ired & Photo-Transistor, AC/DC input module |
| Артикул | TLP620[GB.F] |
| Производитель | TOSHIBA |
| Корпус | DIP4 |
| Монтаж | Выводной |
| Мин. зазор | 6.4mm |
| Quality standard | UL recognized E67349, BSI approved 7426,7427, VDE approved (Option D4) |
| Storage time typ | 15µs |
| Время включения тип. | 3µs |
| Saturated ctr min | 30% |
| Время выкл. тип. | 3µs |
| Типовое прямое напряжение | 1.15V |
| Turn on time alt typ | 2µs |
| Макс. ток коллектора | 50mA |
| Мин. путь утечки | 6.4mm |
| Forward voltage range | 1.0V to 1.3V |
| Тип. входная емкость | 60pF |
| Turn off time alt typ | 25µs |
| Forward current rms max | 60mA |
| Switching fall time typ | 3µs |
| Switching rise time typ | 2µs |
| Insulation thickness min | 0.4mm |
| Сопротивление изоляции мин. | 1e12Ω |
| Макс. темп. перехода | 125°C |
| Forward current pulse max | 1A |
| Типовая изоляционная емкость | 0.8pF |
| Isolation voltage rms min | 5000Vrms |
| Диап. темп. хр. | -55°C to 125°C |
| Темновой ток коллектора макс. | 100nA |
| Collector dark current typ | 10nA |
| Коэф. передачи макс. | 600% |
| Мин. коэфф. передачи тока | 50% |
| Температура пайки выводов | 260°C for 10s |
| Recommended supply voltage | 5V to 24V |
| Диап. раб. темп. | -55°C to 100°C |
| Recommended forward current | 16mA typ, 20mA max |
| Collector emitter voltage min | 55V |
| Emitter collector voltage min | 7V |
| Recommended collector current | 1mA to 10mA |
| Highest permissible overvoltage | 8000VPK |
| Collector dark current at 85c max | 50µA |
| Collector dark current at 85c typ | 2µA |
| Collector emitter capacitance typ | 10pF |
| Power dissipation per channel max | 100mW |
| Current transfer ratio rank gb min | 100% |
| Total package power dissipation max | 250mW |
| Maximum operating insulation voltage | 890VPK |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Collector power dissipation per channel max | 150mW |
