Документация
Оптопара с транзисторным выходом x2 2.5kV 55V 0.05A Кус=50...600% NBC
У поставщика
ПроизводительIsocom
У поставщиков
2 412 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:2 412 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,39 |
| от 49 | 38,80 |
| от 98 | 35,87 |
| от 195 | 33,66 |
| от 389 | 32,00 |
Описание

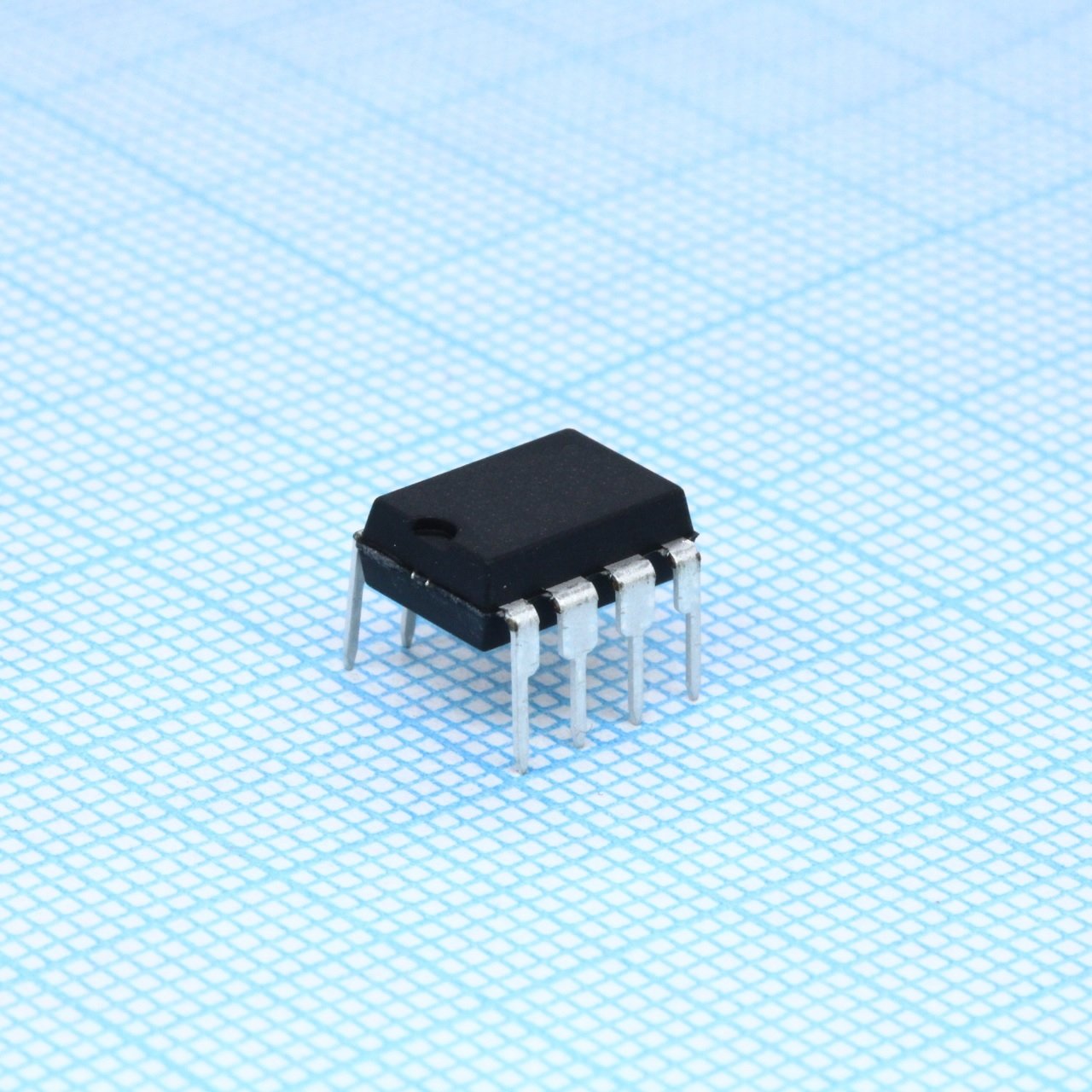

Оптопара TLP521-2XGB от Isocom — это сдвоенный оптрон с транзисторным выходом в корпусе DIP-8. Устройство рассчитано на напряжение изоляции 2.5 кВ, максимальное напряжение коллектор-эмиттер 55 В и ток до 50 мА. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Device | TLP521-2XGB |
| Корпус | DIP8 |
| Ul file | E91231 |
| Тип монтажа | THT |
| Описание | Dual channel optically coupled isolator with infrared LED and NPN silicon phototransistor, DIP8, VDE approval, CTR grade GB |
| Ctr grade gb | 100% to 600% at IF=5mA, VCE=5V; 30% min at IF=1mA, VCE=0.4V |
| Vde approval | Да |
| Корпус | DIP-8 |
| Lead free rohs | Да |
| Vde certificate | 40028086 |
| Время включения тип. | 3us |
| Напр. изоляции | 5300V RMS |
| Время выкл. тип. | 3us |
| Количество каналов | 2 |
| Ctr grades available | BL: 200% to 600%; GB: 100% to 600%; GR: 100% to 300% |
| Output fall time typ | 3us |
| Output rise time typ | 4us |
| Current transfer ratio | 50% to 600% at IF=5mA, VCE=5V |
| Turn on time typ vcc5v | 2us |
| Turn off time typ vcc5v | 25us |
| Тип упаковки | Tube (туба) |
| Сопротивление изоляции мин. | 5e10 ohm |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Вх. ток макс. | 50mA |
| Макс. прямое вх. напр. | 1.3V |
| Input forward voltage typ | 1.15V |
| Обр. напр. вх. макс. | 6V |
| Диап. темп. хр. | -55 to 125 degC |
| Температура пайки выводов | 260 degC for 10s |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -30 to 100 degC |
| Макс. общая рассеиваемая мощность | 200mW |
| Макс. ток коллектора | 50mA |
| Макс. рассеиваемая мощность | 150mW |
| Описание (англ.) | PHOTO TRANSISTOR OPTOCOUPLER |
| Input reverse leakage current max | 10uA |
| Collector emitter dark current max | 100nA |
| Макс. Uкэ | 55V |
| Макс. Uэк | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V at IF=8mA, IC=2.4mA; 0.4V at IF=1mA, IC=0.2mA for GB |
