Оптопара с транзисторным выходом x2 2.5kV 55V 0.05A Кус=50...600% NBC
У поставщика
ПроизводительTOS
У поставщиков
721 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:721 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 126,51 |
| от 19 | 117,76 |
| от 50 | 110,62 |
| от 100 | 105,29 |
| от 200 | 101,33 |
Описание

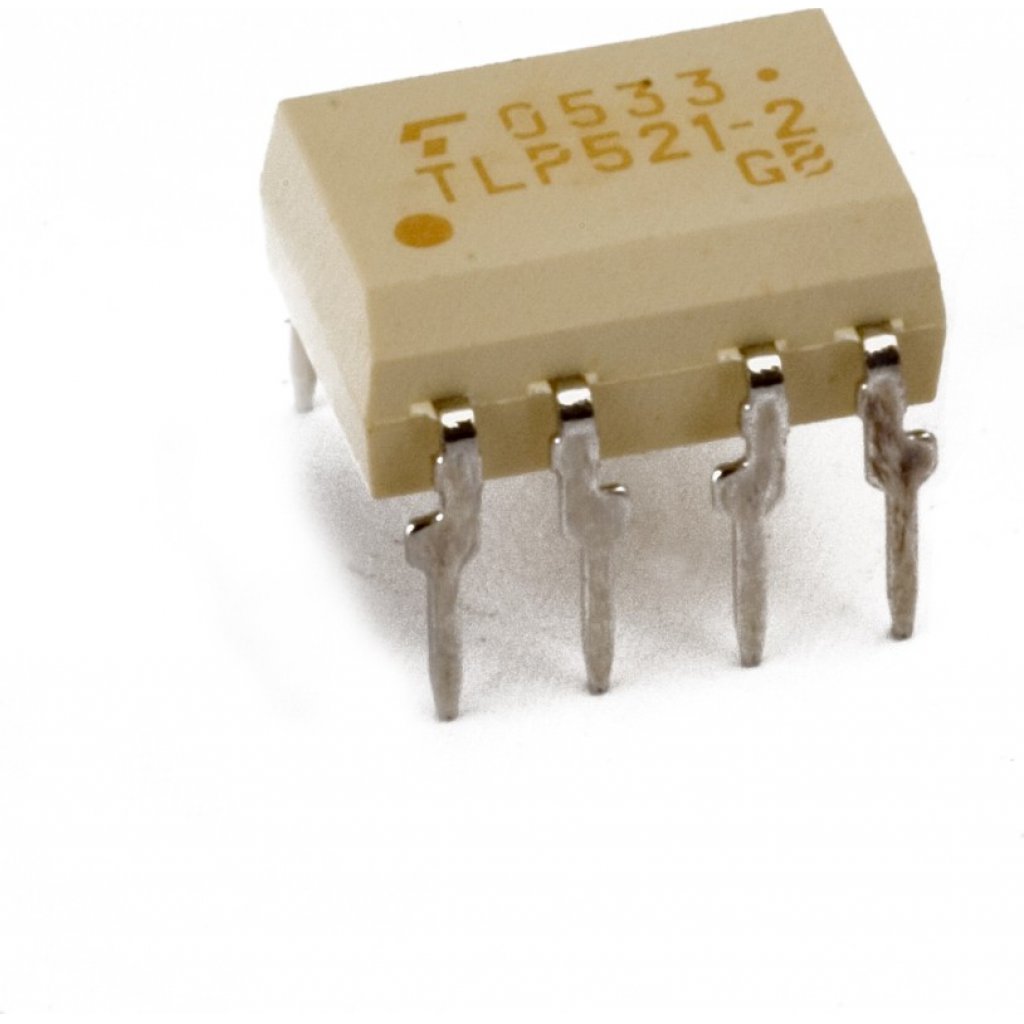

Оптопара TLP521-2GB от TOS с двумя транзисторными выходами в корпусе DIP-8. Выдерживает изоляцию до 2.5 кВ, рабочий ток до 0.05 А и напряжение до 55 В, коэффициент передачи от 50 до 600%. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Rank | GB |
| Тип | Optocoupler |
| Вес | 0.54 g |
| Корпус | DIP-8 |
| Каналы | 2 |
| Тип монтажа | THT |
| Артикул | TLP521-2GB |
| Производитель | Toshiba |
| UL признан | UL1577 |
| Storage time typ | 15 μs |
| Время включения тип. | 3 μs |
| Напр. изоляции | 2500 Vrms |
| Saturated ctr min | 30% |
| Время выкл. тип. | 3 μs |
| Turn on time 2 typ | 2 μs |
| Макс. прямой ток | 50 mA |
| Макс. прямое напряжение | 1.3V |
| Мин. прямое напряжение | 1.0V |
| Типовое прямое напряжение | 1.15V |
| Макс. обратный ток | 10 μA |
| Макс. обратное напряжение | 5V |
| Turn off time 2 typ | 25 μs |
| Макс. ток коллектора | 50 mA |
| Тип. входная емкость | 30 pF |
| Выходная емкость тип. | 10 pF |
| Switching fall time typ | 3 μs |
| Switching rise time typ | 2 μs |
| Тип упаковки | Tube (туба) |
| Forward current derating | -0.5 mA/°C |
| Сопротивление изоляции мин. | 10^11 Ω |
| Макс. темп. перехода | 125°C |
| Типовая изоляционная емкость | 0.8 pF |
| Pulse forward current max | 1 A |
| Диап. темп. хр. | -55°C to 125°C |
| Темновой ток коллектора макс. | 100 nA |
| Collector dark current typ | 10 nA |
| Коэф. передачи макс. | 600% |
| Мин. коэфф. передачи тока | 100% |
| Температура пайки выводов | 260°C (10s) |
| Recommended supply voltage | 5V to 24V |
| Диап. раб. темп. | -55°C to 100°C |
| Recommended forward current | 16 mA to 25 mA |
| Описание (англ.) | PHOTO TRANSISTOR OPTOCOUPLER |
| Макс. напр. К-Э | 55V |
| Макс. Uэк | 7V |
| Recommended collector current | 1 mA to 10 mA |
| Total package power dissipation | 150 mW |
| Collector dark current at 85c max | 50 μA |
| Recommended operating temperature | -25°C to 85°C |
| Derating forward current threshold | 25°C |
| Breakdown voltage collector emitter min | 55V |
| Breakdown voltage emitter collector min | 7V |
| Collector power dissipation per channel | 100 mW |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Тип. напряжение насыщения К-Э | 0.2V |
