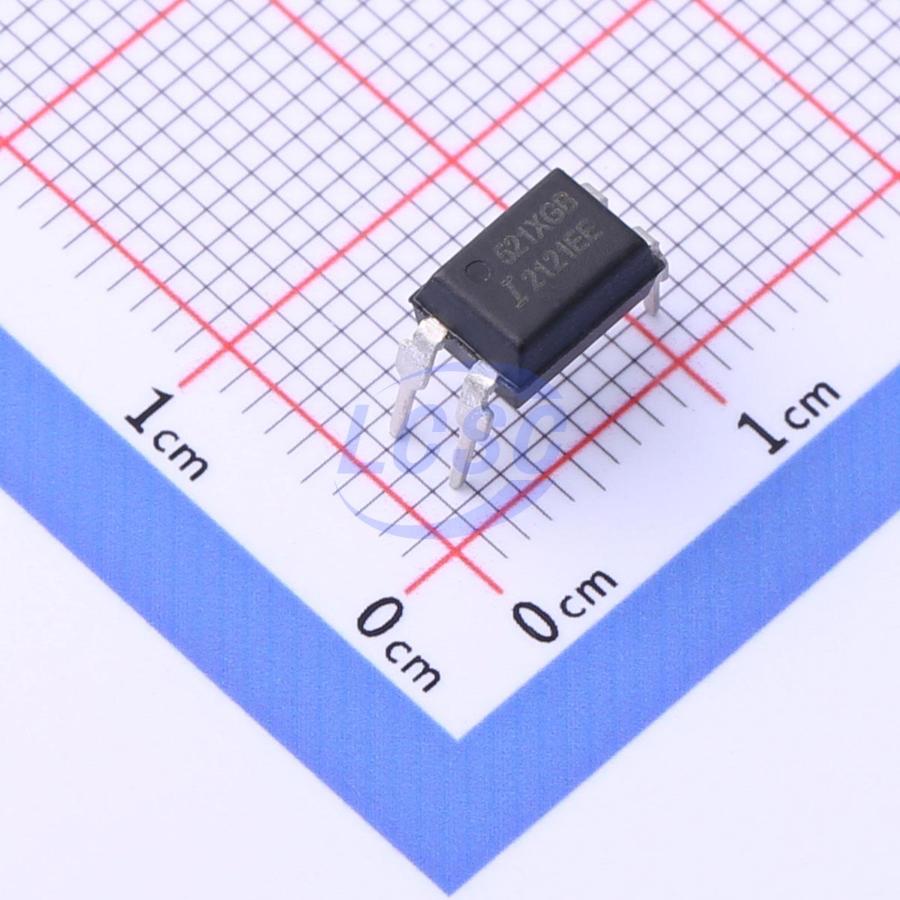

ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ TLP521-1XGB, Оптопара ISOCOM c транзисторным выходом, 1 канал, CTR 50-600%, корпус DIP-4
У поставщика
ПроизводительIsocom
У поставщиков
3 802 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:3 002 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,23 |
| от 50 | 42,32 |
| от 100 | 39,11 |
| от 200 | 36,69 |
| от 400 | 34,88 |
Склад 15
В наличии:800 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 13,50 |
Описание
Оптопара TLP521-1XGB от Isocom Components представляет собой одноканальный оптрон с транзисторным выходом. Устройство выполнено в стандартном корпусе DIP-4 и характеризуется широким диапазоном коэффициента передачи тока (CTR) от 50 до 600%. Применяется для гальванической развязки цепей в промышленной автоматике, блоках питания и интерфейсах управления.
Технические характеристики
| Серия | TLP521 |
| Тип | Оптопара с транзисторным выходом |
| Ток, А | 50 мА |
| Ctr max | 600% |
| Ctr min | 50% |
| Корпус | DIP-4 |
| Каналы | 1 |
| Тип монтажа | Выводной |
| Сертификаты | UL, VDE |
| Ctr grade | GB |
| Без свинца | Да |
| Описание | Optically coupled isolator, infrared LED + NPN silicon phototransistor, 1 channel |
| Артикул | TLP521-1XGB |
| Время включения | 3us |
| Время выключения | 3us |
| Соотв. RoHS | Да |
| Ctr gb condition | IF=1mA, VCE=0.4V, min 30% |
| Время спада выхода | 3us |
| Время нарастания выхода | 4us |
| Turn on time alt | 2us |
| Напр. изоляции | 5300V RMS |
| Turn off time alt | 25us |
| Ctr test condition | IF=5mA, VCE=5V |
| Lead soldering time | 10s |
| Прямой ток | 50 мА |
| Сопр. изоляции | 5x10^10 Ohm |
| Напряжение, В | 55 В |
| Input forward current | 50mA |
| Input reverse voltage | 6V |
| Рассеиваемая мощность входа | 70mW |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Общая рассеиваемая мощность | 200mW |
| Output collector current | 50mA |
| Рассеиваемая мощность | 150mW |
| Макс. прямое вх. напр. | 1.3V |
| Input forward voltage min | 1.0V |
| Input forward voltage typ | 1.15V |
| Макс. раб. темп. | +100°C |
| Мин. раб. темп. | -30°C |
| Input terminal capacitance | 30pF |
| Температура пайки выводов | 260°C |
| Input reverse leakage current | 10uA |
| Output collector dark current | 100nA |
| Input terminal capacitance max | 250pF |
| Output collector emitter voltage | 55V |
| Output emitter collector voltage | 6V |
| Прямое напряжение | 1.2 В |
| Напряжение насыщения коллектор-эмиттер | 0.4V |
| Обратное напряжение | 5 В |
| Collector emitter saturation condition | IF=8mA, IC=2.4mA |
