Опто твердотельное реле, 50мА 1.3В DC-вход 0.12А 350В
У поставщика
ПроизводительTOS
У поставщиков
152 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:152 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,39 |
| от 17 | 140,31 |
| от 33 | 132,10 |
| от 65 | 125,98 |
| от 129 | 121,42 |
Описание

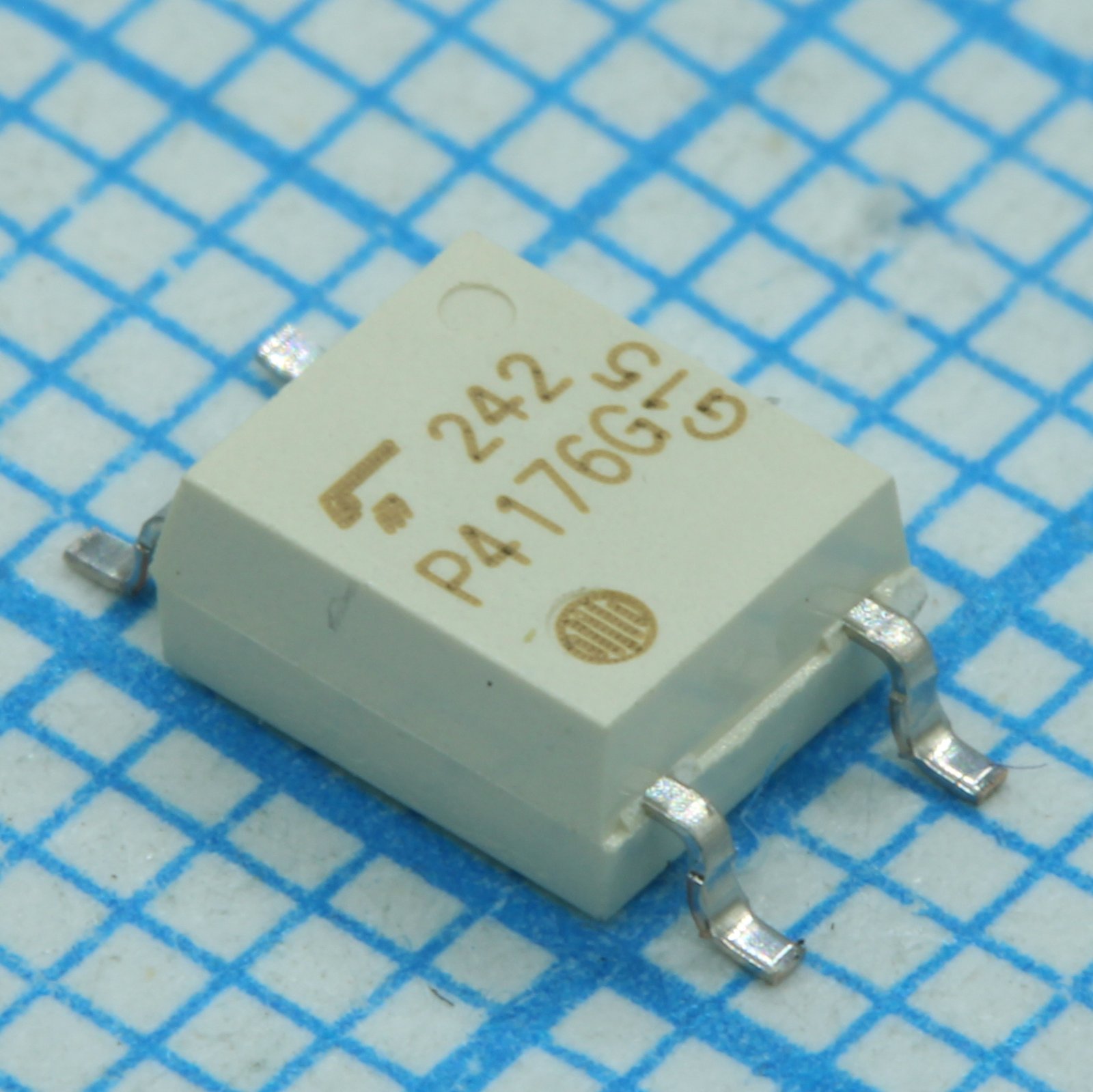

Оптотвердотельное реле TOS TLP4176G(TP,F) с MOSFET-выходом на 350 В. Коммутирует нагрузку до 0,12 А при напряжении изоляции 1,3 В на входе. Выполнено в компактном корпусе SOP-4 с шагом выводов 2,54 мм. Подходит для промышленной автоматики, систем управления и замены электромеханических реле.
Технические характеристики
| Масса | 0.1g |
| Шаг | 2.54mm |
| Высота | 2.1mm |
| Корпус | SOP-4 (2.54mm) |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Тип входа | DC |
| Описание | Photorelay / opto solid state relay, normally closed 1b contact |
| Off current | 1μA max |
| Артикул | TLP4176G(TP,F) |
| Тип контакта | normally closed (1b) |
| Время включения | 1ms max |
| On resistance | 15Ω typ, 25Ω max |
| Время выключения | 3ms max |
| On current max | 120mA |
| Прямое напряжение | 1.0V min, 1.15V typ, 1.3V max |
| Обратный ток | 10μA max |
| Блокирующее напряжение | 350V |
| Напр. изоляции | 1500Vrms min |
| Stray capacitance | 0.8pF typ |
| Led power derating | -0.5mW/°C |
| Return led current | 0.1mA min |
| On current derating | -1.2mA/°C |
| Макс. обратное напряжение | 5V |
| Темп. хранения | -55 to 125°C |
| Trigger led current | 1mA typ, 3mA max |
| Сопр. изоляции | 5e10Ω min, 1e14Ω typ |
| Темп. перехода | 125°C |
| Led current derating | -0.5mA/°C |
| Led power dissipation | 50mW |
| Раб. температура | -40 to 85°C |
| Снижение выходной мощности | -3.24mW/°C |
| Температура пайки | 260°C (10s) |
| Постоянный прямой ток макс. | 50mA |
| Recommended voltage max | 280V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Led terminal capacitance | 30pF typ |
| Рассеиваемая мощность | 324mW |
| Pulse forward current max | 1A |
| Output terminal capacitance | 65pF typ |
| Описание (англ.) | PHOTORELAY MOSFET 350V DUAL 4SOP |
| Capacitance measurement frequency | 1MHz |
| Recommended operating temperature | -20 to 65°C |
