Оптопара с логическим выходом 3.75кВ
У поставщика
ПроизводительTOS
У поставщиков
428 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:428 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 101,81 |
| от 21 | 94,66 |
| от 50 | 88,83 |
| от 100 | 84,47 |
| от 200 | 81,22 |
Описание

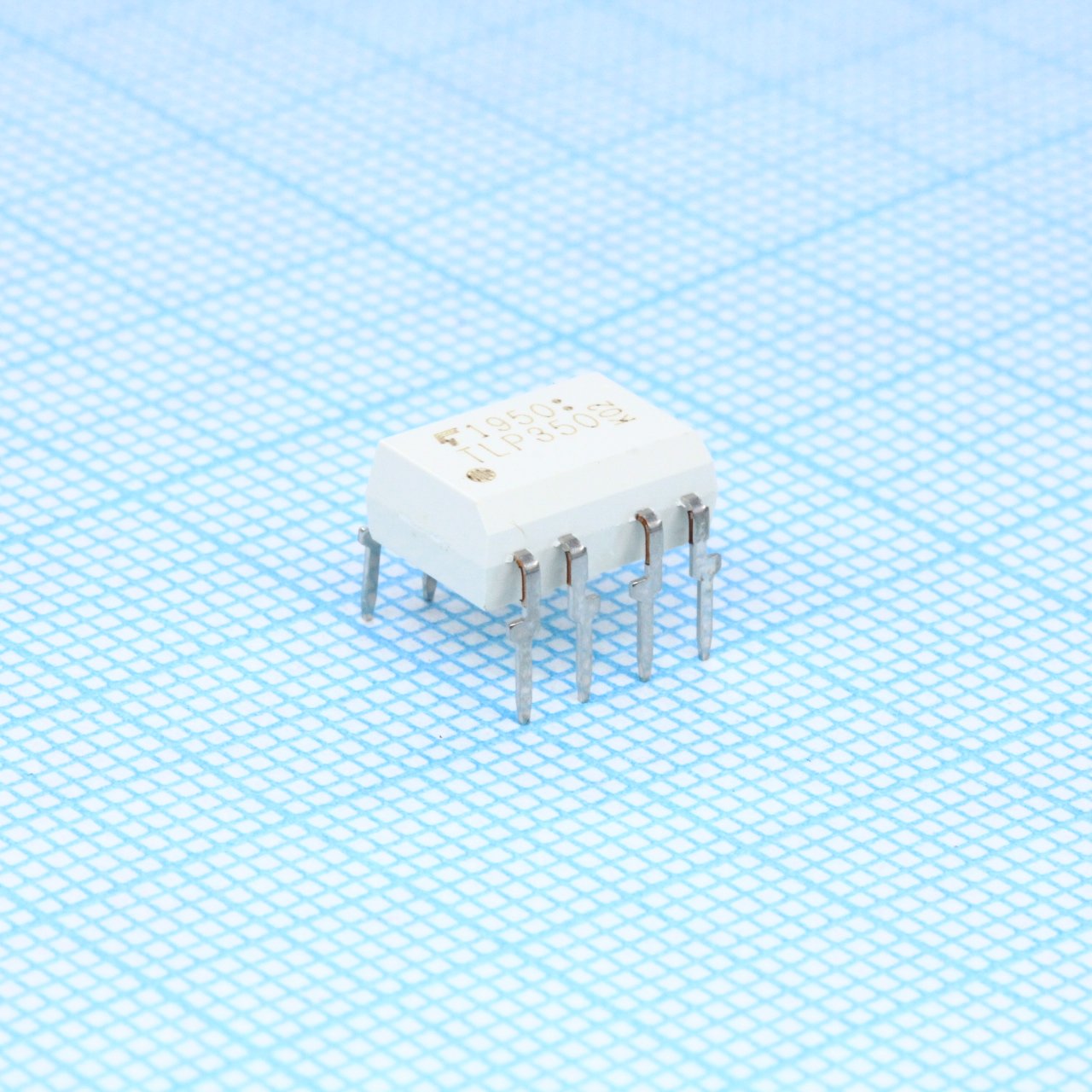

Оптопара с логическим выходом TLP350 (F) от TOS. Изоляция 3.75 кВ, корпус DIP-8, рабочий диапазон температур от -40°C до 100°C. Подходит для управления затворами силовых ключей в промышленной автоматике и импульсных источниках питания.
Технические характеристики
| Корпус | DIP-8 |
| Тип светодиода | GaAlAs infrared |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Logic type | buffer (totem pole) |
| Описание | Photocoupler GaAlAs Infrared LED & Photo IC, DIP8, totem-pole output |
| Тип выхода | totem pole |
| Артикул | TLP350(TLP350F) |
| Станд. безоп. | UL1577, cUL, EN60747-5-5, GB4943.1, GB8898 |
| Напр. изоляции | 3750Vrms |
| Макс. выходное напряжение | 35V |
| Макс. ток питания | 2mA |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 15V |
| Примечание | (11-10C4S) |
| Входная емкость макс. | 250pF |
| Тип. входная емкость | 45pF |
| Макс. раб. частота | 50kHz |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Вх. ток макс. | 20mA |
| Макс. прямое вх. напр. | 1.8V |
| Input forward voltage typ | 1.6V |
| Input reverse current max | 10µA |
| Обр. напр. вх. макс. | 5V |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -40°C |
| Propagation delay time max | 500ns |
| Макс. рассеиваемая мощность входа | 40mW |
| Threshold input current max | 5mA |
| Creepage distance min tlp350 | 7.0mm |
| Макс. рассеиваемая мощность | 260mW |
| Recommended bypass capacitor | 0.1µF between pin8 and pin5 |
| Описание (англ.) | OPTOISO 3.75KV GATE DRIVER 8DIP |
| Clearance distance min tlp350 | 7.0mm |
| Creepage distance min tlp350f | 8.0mm |
| High level output voltage min | 11V |
| High level output voltage typ | 13.9V |
| Clearance distance min tlp350f | 8.0mm |
| Peak output current sinking max | +2.5A |
| Internal isolation thickness min | 0.4mm |
| Peak output current sourcing max | -2.5A |
| Common mode transient immunity min | ±15kV/µs |
| Рабочая температура | -40°C ~ 100°C |
| Input forward voltage temp coefficient | -2.4mV/°C |
| Peak transient input forward current max | 1A |
