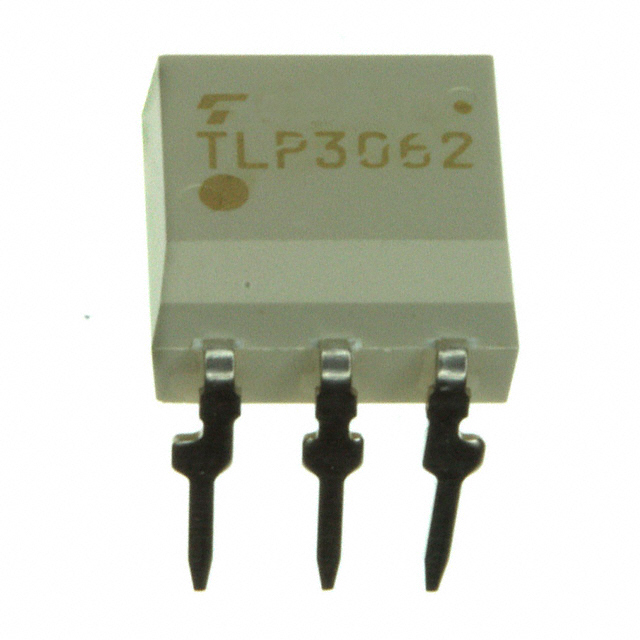

Оптопара с симисторным выходом 5000 Vrms
У поставщика
ПроизводительTOS
У поставщиков
97 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:97 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,34 |
| от 17 | 131,82 |
| от 33 | 124,07 |
| от 100 | 118,29 |
| от 150 | 113,98 |
Описание
Оптопара с симисторным выходом от TOS. Выдерживает изоляцию до 5000 В, работает в диапазоне от -40°C до 100°C. Выпускается в компактном корпусе 6-DIP с пятью выводами. Подходит для управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вес | 0.39g |
| Корпус | 6-DIP (Cut), 5 Lead |
| Тип монтажа | Выводной |
| Clearance | 7.0mm |
| Шаг выводов | 7.62mm |
| Ёмкость | 10pF |
| Bsi approved | BS EN60065, File No.8385, BS EN60950, File No.8386 |
| Vde approved | DIN EN60747-5-2, Approved No. 40009302 |
| UL признан | UL1577, File No. E67349 |
| Semko approved | SS EN60065, SS EN60950, File No.9841113 |
| Прямой ток | 50mA |
| Прямое напряжение | 1.0~1.3V |
| Ток удержания | 0.6mA |
| Inhibit voltage | 50V |
| Обратный ток | 10μA |
| Обратное напряжение | 5V |
| Clearance f type | 8.0mm |
| Pin pitch f type | 10.16mm |
| Путь утечки | 7.0mm |
| Напр. изоляции | 5000Vrms |
| Рассеиваемая мощность | 100mW |
| Толщина изоляции | 0.5mm |
| Сопр. изоляции | 5×10^10~10^14Ω |
| Темп. перехода | 125°C |
| On state current max | 100mA |
| Макс. прямой ток | 1A |
| Peak on state current | 2A |
| Peak on state voltage | 3.0V |
| Peak off state current | 1000nA |
| Peak off state voltage | 600V |
| Trigger led current max | 10mA |
| Тип упаковки | Tube (туба) |
| Creepage distance f type | 8.0mm |
| Forward current derating | -0.7mA/°C |
| On state rms current 25c | 100mA |
| On state rms current 70c | 50mA |
| Рассеиваемая мощность | 300mW |
| Isolation voltage ac 1min | 5000Vrms |
| On state current derating | -1.1mA/°C |
| Диап. темп. хр. | -55~150°C |
| Температура пайки выводов | 260°C |
| Leakage in inhibited state | 300μA |
| Power dissipation derating | -1.0mW/°C |
| Recommended supply voltage | 240Vac |
| Capacitance input to output | 0.8pF |
| Isolation voltage ac 1s oil | 10000Vrms |
| Диап. раб. темп. | -40~100°C |
| Output junction temperature | 115°C |
| Recommended forward current | 15~25mA |
| Описание (англ.) | OPTOISOLATOR 5KV TRIAC 6DIP 5L |
| Isolation voltage dc 1min oil | 10000Vdc |
| Total package power dissipation | 330mW |
| Highest permissible over voltage | 8000VPK |
| Max operating insulation voltage | 890VPK |
| Peak nonrepetitive surge current | 1.2A |
| Off state output terminal voltage | 600V |
| Output power dissipation derating | -4.0mW/°C |
| Recommended operating temperature | -25~85°C |
| Recommended peak on state current | 1A |
| Рабочая температура | -40°C ~ 100°C |
| Critical rate of rise off state voltage | 200~500V/μs |
| Total package power dissipation derating | -4.4mW/°C |
| Critical rate of rise commutating voltage | 0.2V/μs |
