Оптопара с транзисторным выходом 100-600% 5mA
У поставщика
ПроизводительTOS
У поставщиков
6 576 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт19,46 ₽
Сумма973,00 ₽
+ доплата 490,00 ₽
В наличии6 576 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 97 — 17,49 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 973,00 ₽. До заказа без доплаты не хватает 16 327,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 973,00 ₽
Описание

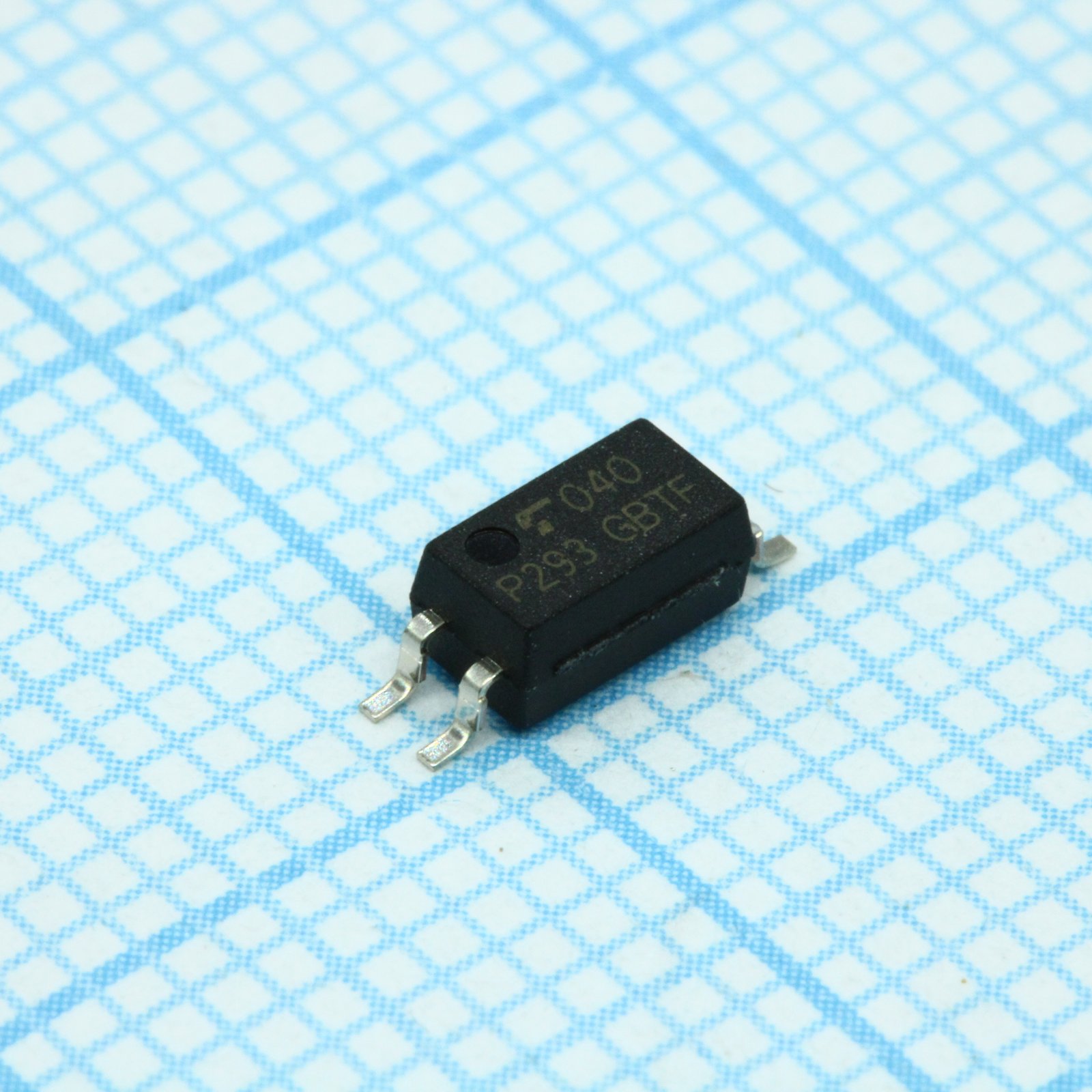

Оптопара с транзисторным выходом от TOS (Toshiba) в компактном корпусе SO-4. Рассчитана на входной ток 5 мА, коэффициент передачи тока составляет 100–600%. Применяется для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Примечания | Примечание 1: When a VDE approved type is needed, please designate the Option (V4).; Примечание 2: Using continuously under heavy loads may cause this product to decrease in reliability significantly.; Примечание 3: Pulse width (PW) <= 0.1 ms, f = 100 Hz; Примечание 4: This device is considered as a two-terminal device: Pins 1 and 2 are shorted together, and pins 3 and 4 are shorted together. |
| Корпус | SO-4 |
| Тип монтажа | SMD |
| Описание | Photocoupler InGaAs Infrared LED & Photo Transistor |
| Артикул | TLP293 |
| Применение | Switching Power Supplies, Programmable Logic Controllers (PLCs), I/O Interface Boards |
| Назначение выводов | 1: анод; 2: Cathode; 3: эмиттер; 4: коллектор |
| Станд. безоп. | Ul: UL1577, File No.E67349; Cqc: GB4943.1, GB8898 Thailand Factory; Cul: CSA Component Acceptance Service No.5A File No.E67349; Сертификация VDE: EN60747-5-5, EN60065 or EN60950-1 (Note 1), EN62368-1 (Pending) (Note 1) |
| Информация для заказа | Rank gb: 100% min @ IF=0.5mA, VCE=5V; Rank marking: GB; Rank short code: GB |
| Mechanical parameters | Зазор: 5.0mm; Путь утечки: 5.0mm; Толщина внутренней изоляции: 0.4mm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | Напр. изоляции: 3750Vrms; Темп. хранения: -55C to 125C; Раб. температура: -55C to 125C; Общая рассеиваемая мощность: 200mW; Led junction temperature: 125C; Led input forward current: 50mA; Led input reverse voltage: 5V; Detector collector current: 50mA; Температура пайки выводов: 260C; Detector junction temperature: 125C; Led input forward current pulsed: 1A; Total power dissipation derating: -2.0mW/C; Detector collector emitter voltage: 80V; Detector emitter collector voltage: 7V; Led input forward current derating: -1.5mA/C; Detector collector power dissipation: 150mW; Detector collector power dissipation derating: -1.5mW/C |
| Характеристики изоляции | Сопр. изоляции: Min: 1e12ohm; Typ: 1e14ohm; Условия испытаний: VS=500V, R.H.<=60%; Isolation voltage ac 60s: Min: 3750Vrms; Isolation voltage ac 1s in oil: Typ: 10000Vrms; Isolation voltage dc 60s in oil: Typ: 10000Vdc; Total capacitance input to output: Typ: 0.8pF; Условия испытаний: VS=0V, f=1MHz |
| Характеристики переключения | Время спада: Typ: 3us; Условия испытаний: VCC=10V, IC=2mA, RL=100ohm; Время нарастания: Typ: 2us; Условия испытаний: VCC=10V, IC=2mA, RL=100ohm; Время хранения: Typ: 20us; Условия испытаний: RL=1.9kohm, VCC=5V, IF=16mA; Время включения: Typ: 3us; Условия испытаний: VCC=10V, IC=2mA, RL=100ohm; Время выключения: Typ: 3us; Условия испытаний: VCC=10V, IC=2mA, RL=100ohm; Turn on time alt: Typ: 1.3us; Условия испытаний: RL=1.9kohm, VCC=5V, IF=16mA; Turn off time alt: Typ: 35us; Условия испытаний: RL=1.9kohm, VCC=5V, IF=16mA; Turn on time alt2: Typ: 4us; Условия испытаний: RL=4.7kohm, VCC=5V |
| Электрические характеристики | Detector dark current: Max: 0.08uA; Typ: 0.01uA; Условия испытаний: VCE=48V; Led input capacitance: Typ: 30pF; Условия испытаний: V=0V, f=1MHz; Led input forward voltage: Max: 1.4V; Min: 1.1V; Typ: 1.25V; Условия испытаний: IF=10mA; Led input reverse current: Max: 5uA; Условия испытаний: VR=5V; Detector dark current at 85c: Max: 50uA; Typ: 2uA; Условия испытаний: VCE=48V, Ta=85C; Detector collector emitter capacitance: Typ: 10pF; Условия испытаний: VCE=0V, f=1MHz; Detector collector emitter breakdown voltage: Min: 80V; Условия испытаний: IC=0.5mA; Detector emitter collector breakdown voltage: Min: 7V; Условия испытаний: IE=0.1mA |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin SO T/R |
| Связанные электрические характеристики | Коэфф. передачи тока: Max: 600%; Min: 50%; Условия испытаний: IF=5mA, VCE=5V; Ток коллектора в выключенном состоянии: Max: 10uA; Условия испытаний: VF=0.7V, VCE=48V; Current transfer ratio low if: Max: 600%; Min: 50%; Условия испытаний: IF=0.5mA, VCE=5V; Current transfer ratio gb rank: Max: 600%; Min: 100%; Условия испытаний: IF=5mA, VCE=5V; Saturated current transfer ratio: Typ: 60%; Условия испытаний: IF=1mA, VCE=0.4V; Напряжение насыщения коллектор-эмиттер: Max: 0.3V; Условия испытаний: IC=2.4mA, IF=8mA; Current transfer ratio gb rank low if: Max: 600%; Min: 100%; Условия испытаний: IF=0.5mA, VCE=5V; Collector emitter saturation voltage low: Typ: 0.2V; Условия испытаний: IC=0.2mA, IF=1mA; Saturated current transfer ratio gb rank: Min: 30%; Условия испытаний: IF=1mA, VCE=0.4V; Collector emitter saturation voltage gb rank: Max: 0.3V; Условия испытаний: IC=0.2mA, IF=1mA |
