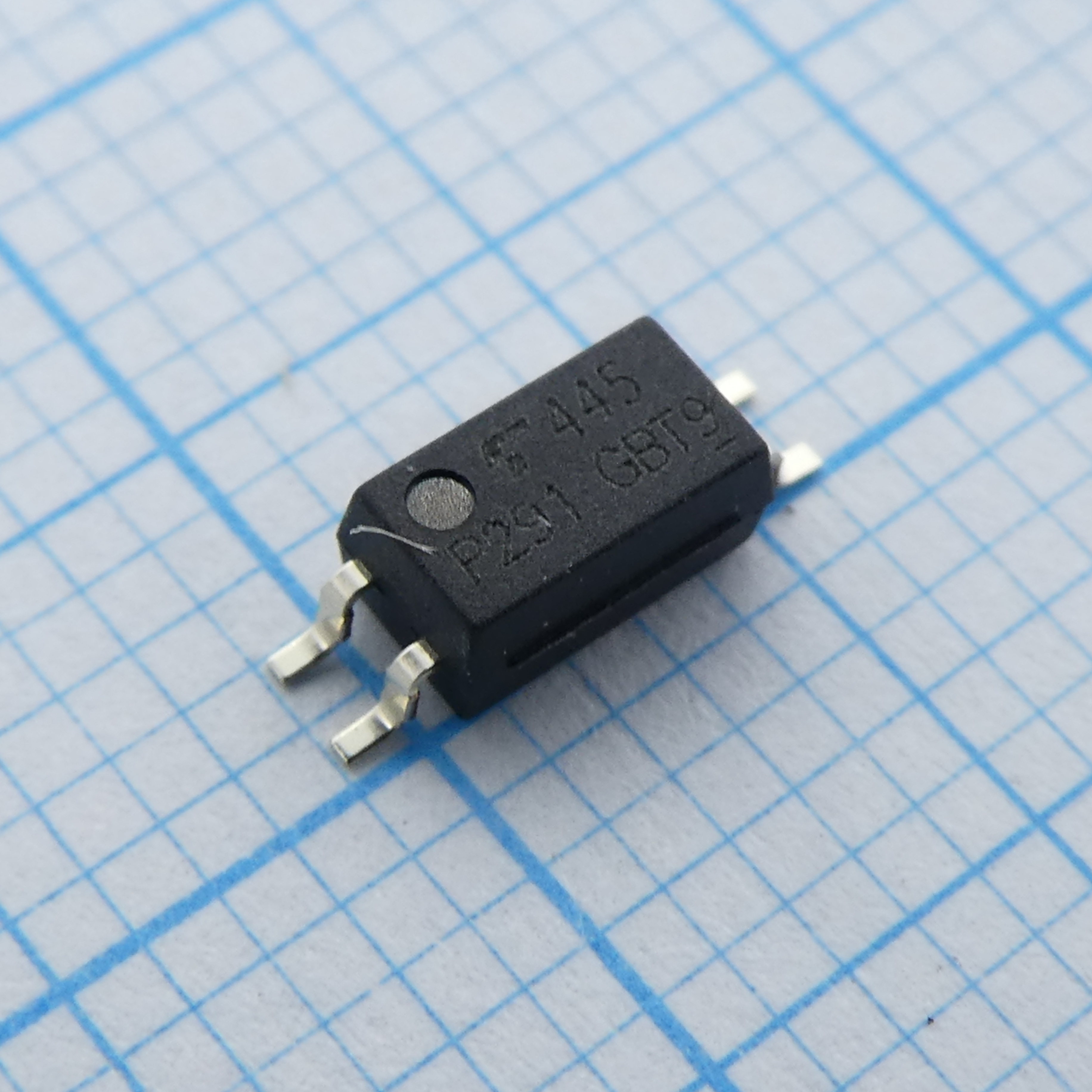

Оптопара с транзисторным выходом 100-600% 5mA 80V
У поставщика
ПроизводительTOS
У поставщиков
7 856 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:7 856 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,58 |
| от 465 | 11,32 |
| от 930 | 10,47 |
| от 1 860 | 9,72 |
| от 5 000 | 9,25 |
Описание
Оптопара с транзисторным выходом от TOSHIBA. Работает при входном токе 5 мА, выдерживает напряжение до 80 В, коэффициент передачи тока составляет 100–600%. Выполнена в компактном корпусе SO-4. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Вес | 0.05g |
| Корпус | SO-4 (TOSHIBA 11-3C1) |
| Тип монтажа | SMD |
| Clearance | 5.0mm min |
| Время спада | 3μs typ at VCC=10V, IC=2mA, RL=100Ω |
| Время нарастания | 2μs typ at VCC=10V, IC=2mA, RL=100Ω |
| Описание | Photocoupler GaAs IRED & photo-transistor, SO4 package |
| Артикул | TLP291(GB,SE |
| Dark current | 0.08μA max at VCE=48V; 50μA max at VCE=48V, Ta=85°C |
| Производитель | Toshiba |
| Время хранения | 25μs typ at VCC=5V, IF=16mA, RL=1.9kΩ |
| Время включения | 3μs typ at VCC=10V, IC=2mA, RL=100Ω; 0.5μs typ at VCC=5V, IF=16mA, RL=1.9kΩ |
| Время выключения | 3μs typ at VCC=10V, IC=2mA, RL=100Ω; 40μs typ at VCC=5V, IF=16mA, RL=1.9kΩ |
| Сертификаты | UL1577, cUL, SEMKO EN60065/EN60950-1/EN60335-1, BSI BS EN60065/BS EN60950-1, VDE EN60747-5-5 |
| Ток коллектора | 50mA |
| Путь утечки | 5.0mm min |
| Вх. емкость | 30pF typ at V=0V, f=1MHz |
| Напр. изоляции | 3750Vrms (AC 1min, R.H.≤60%) |
| Конфиг. выводов | 1:ANODE, 2:CATHODE, 3:EMITTER, 4:COLLECTOR |
| Толщина изоляции | 0.4mm min |
| Сопр. изоляции | 1×10^12Ω min, 1×10^14Ω typ at VS=500V, R.H.≤60% |
| Темп. перехода | 125°C |
| Input forward current | 50mA |
| Input forward voltage | 1.1V min, 1.25V typ, 1.4V max at IF=10mA |
| Input reverse current | 5μA max at VR=5V |
| Input reverse voltage | 5V |
| Current transfer ratio | 50% min to 600% max at IF=5mA, VCE=5V |
| Рассеиваемая мощность входа | 100mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Isolation voltage oil ac | 10000Vrms typ (AC 1s in oil) |
| Isolation voltage oil dc | 10000Vdc typ (DC 1min in oil) |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 7V |
| Диап. темп. хр. | -55 to 125°C |
| Температура пайки выводов | 260°C (10s) |
| Мощн. коллектора | 150mW |
| Off state collector current | 10μA max at VF=0.7V, VCE=48V |
| Диап. раб. темп. | -55 to 110°C |
| Input forward current pulsed | 1A (pulse width ≤100μs, frequency 100Hz) |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT |
| Collector emitter capacitance | 10pF typ at V=0V, f=1MHz |
| Current transfer ratio rank gb | 100% to 600% at IF=5mA, VCE=5V |
| Input forward current derating | -1.5mA/°C (Ta≥90°C) |
| Total package power dissipation | 200mW |
| Input power dissipation derating | -3.0mW/°C (Ta≥90°C) |
| Saturated current transfer ratio | 60% typ at IF=1mA, VCE=0.4V |
| Total capacitance input to output | 0.8pF typ at VS=0V, f=1MHz |
| Напряжение пробоя коллектор-эмиттер | 80V min at IC=0.5mA |
| Emitter collector breakdown voltage | 7V min at IE=0.1mA |
| Напряжение насыщения коллектор-эмиттер | 0.3V max at IC=2.4mA, IF=8mA; 0.2V typ at IC=0.2mA, IF=1mA |
| Collector power dissipation derating | -1.5mW/°C (Ta≥25°C) |
| Saturated current transfer ratio rank gb | 30% min at IF=1mA, VCE=0.4V |
| Total package power dissipation derating | -2.0mW/°C (Ta≥25°C) |
