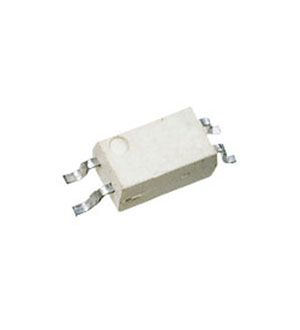

Микросхема TLP281(GB-TP,F)
У поставщика
У поставщиков
100 шт.
Норм. уп.: 4
Цены поставщиков
Склад 12
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 4
Минимальная партия: 120 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 341,55 |
| от 4 | 259,79 |
| от 40 | 238,77 |
Описание
Микросхема TLP281(GB-TP,F) производства Toshiba представляет собой оптопару с выходным транзистором. Компонент предназначен для гальванической развязки цепей управления и силовых интерфейсов. Отличается компактным корпусом и совместимостью с логическими уровнями напряжений. Применяется в блоках питания, промышленной автоматике и системах передачи данных.
Технические характеристики
| Вес | 0.05g |
| Тип монтажа | SMD |
| Тип упаковки | SOP-4 |
| Корпус | SOP-4 |
| Тип. время спада | 3μs |
| Тип. время нарастания | 2μs |
| Capacitance led | 30pF |
| Storage time typ | 25μs |
| Время включения тип. | 3μs |
| Напр. изоляции | 2500Vrms |
| Время выкл. тип. | 3μs |
| Saturation ctr min | 30% |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.3V |
| Типовое прямое напряжение | 1.15V |
| Макс. обратный ток | 10μA |
| Макс. обратное напряжение | 5V |
| Макс. ток коллектора | 50mA |
| Turn off time typ alt | 40μs |
| Capacitance input output | 0.8pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Pulse forward current max | 1A |
| Диап. темп. хр. | -55 to 125°C |
| Мин. коэфф. передачи тока | 100% |
| Diode power dissipation max | 100mW |
| Диап. раб. темп. | -55 to 100°C |
| Current transfer ratio range | 100% to 600% |
| Capacitance collector emitter | 10pF |
| Макс. напр. К-Э | 80V |
| Макс. Uэк | 7V |
| Collector dark current max 25c | 0.1μA |
| Collector dark current max 85c | 50μA |
| Макс. Pк | 150mW |
| Total package power dissipation max | 200mW |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
