Оптопара с транзисторным выходом x1 3.75kV 80V 0.05A 0.15W 100...600% -55...+110C NBC
У поставщика
ПроизводительTOS
У поставщиков
29 169 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,47 ₽
Сумма1 247,00 ₽
+ доплата 490,00 ₽
В наличии29 169 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 423 — 11,26 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 247,00 ₽. До заказа без доплаты не хватает 16 053,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 247,00 ₽
Описание

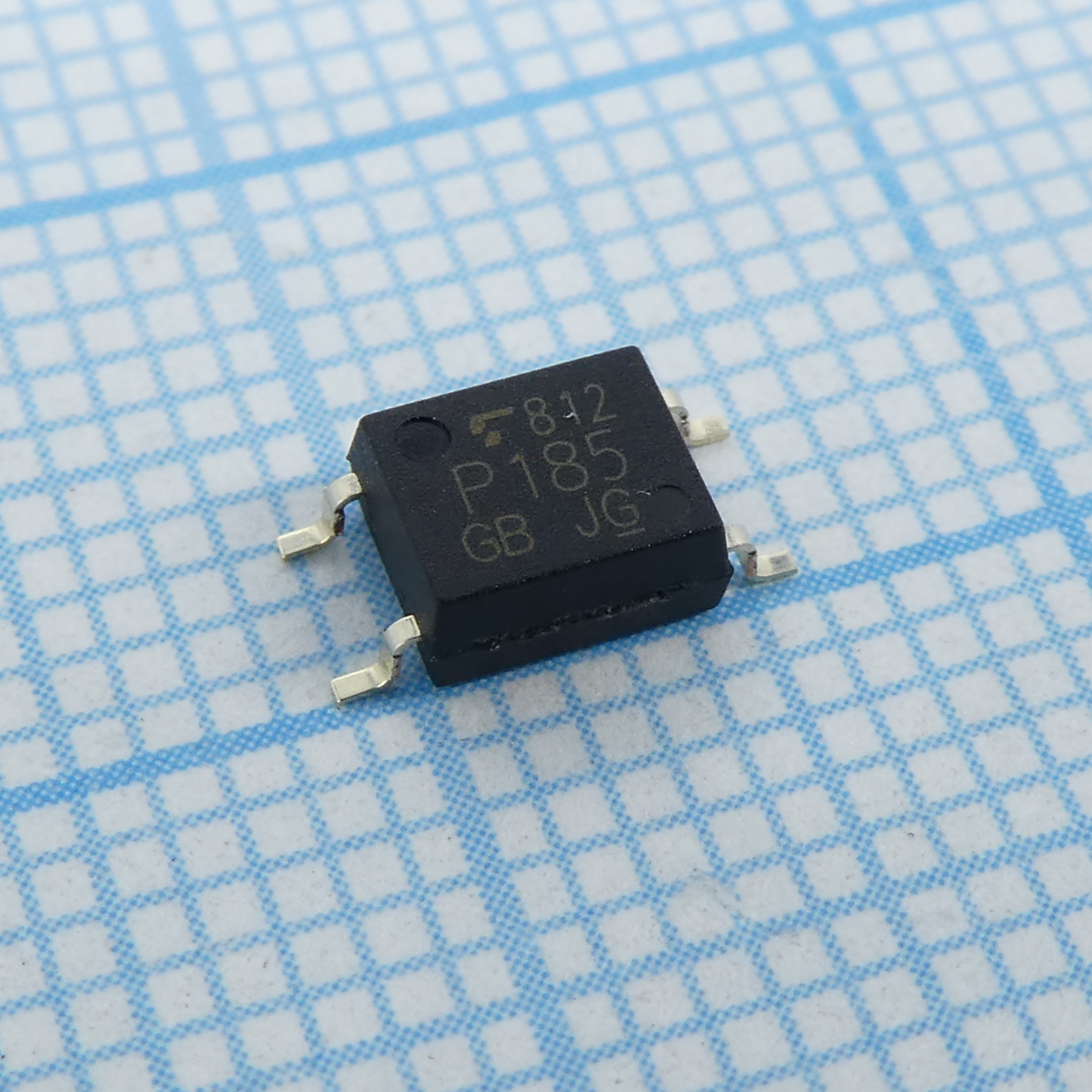

Оптопара с транзисторным выходом от Toshiba (TOS) в компактном корпусе SO6. Рабочее напряжение до 80 В, ток до 0,05 А и мощность 0,15 Вт при изоляции 3,75 кВ. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | TLP185(GB-TPL,SE(T) |
| Корпус | 4 pin SO6 (TOSHIBA 11-4M1S) |
| Тип монтажа | SMD |
| Вес тип. | 0.08g |
| Мин. зазор | 5.0mm |
| Тип. время спада | 9µs |
| Тип. время нарастания | 5µs |
| Станд. безоп. | UL1577, cUL, CQC, VDE (option V4) |
| Время включения тип. | 9µs |
| Время выкл. тип. | 9µs |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.25V |
| Макс. обратный ток | 5µA |
| Макс. обратное напряжение | 5V |
| Макс. ток коллектора | 50mA |
| Мин. путь утечки | 5.0mm |
| Тип. входная емкость | 30pF |
| Изол. напр. RMS | 3750Vrms |
| Выходная емкость тип. | 10pF |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Мин. толщина изоляции | 0.4mm |
| Сопротивление изоляции мин. | 1e12Ω |
| Типовая изоляционная емкость | 0.8pF |
| Макс. раб. темп. | 110°C |
| Мин. раб. темп. | -55°C |
| Рассеиваемая мощность диода, макс. | 100mW |
| Описание (англ.) | Opto transistor x1 3.75kV 80V 0.05A 0.15W 100 ... 400% -55 ... + 110C NBC |
| Мин. напряжение коллектор-эмиттер | 80V |
| Current transfer ratio rank gb | 100% to 400% |
| Макс. Pк | 150mW |
| Макс. ток коллектора в закрытом состоянии | 10µA |
| Макс. рассеиваемая мощность корпуса | 200mW |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
| Тип. напряжение насыщения К-Э | 0.2V |
