Оптопара с транзисторным выходом x1 3.75kV 80V 0.05A 0.15W 100...600% -55...+110C NBC
У поставщика
ПроизводительTOS
У поставщиков
65 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,45 ₽
Сумма697,20 ₽
+ доплата 490,00 ₽
В наличии65 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 56 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 697,20 ₽. До заказа без доплаты не хватает 16 602,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
56 шт · Склад 13 · 697,20 ₽
Описание

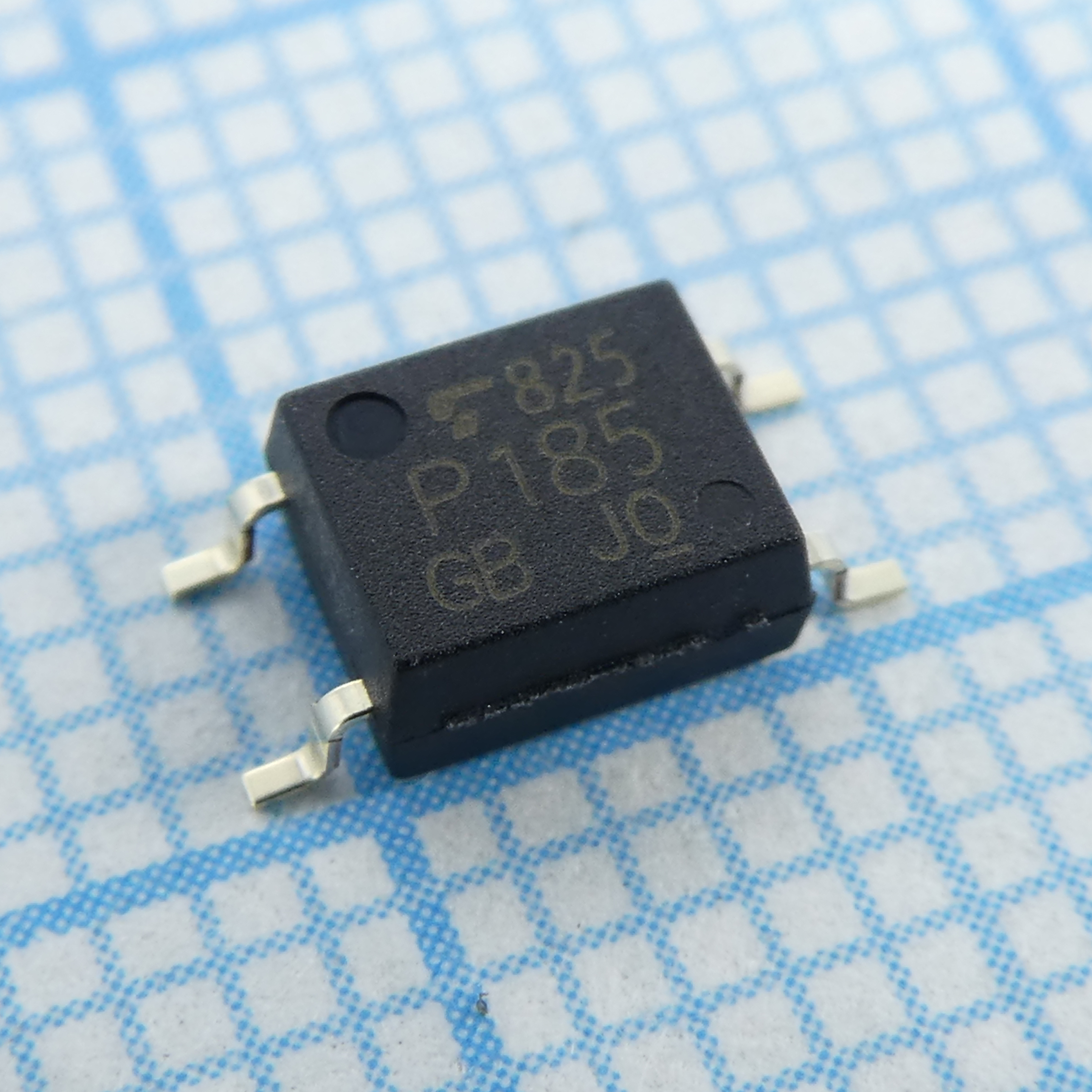

Оптопара с транзисторным выходом от Toshiba (TOS) в миниатюрном корпусе SOP4. Работает при напряжении до 80 В и токе до 0,05 А, мощность рассеивания — 0,15 Вт. Изоляция между входом и выходом составляет 3,75 кВ, коэффициент передачи тока — от 100 до 600%. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Вес тип. | 0.08g |
| Описание | Photocoupler GaAs IRed & Photo-Transistor |
| Артикул | TLP185 |
| Производитель | TOSHIBA |
| Мин. зазор | 5.0mm |
| Тип. время спада | 9µs |
| Тип. время нарастания | 5µs |
| Номер файла UL | E67349 |
| Емкость, тип. | 30pF |
| Production start | 2011-12 |
| Станд. безоп. | UL1577, CSA, CQC, VDE |
| Время хранения, тип. | 30µs |
| Время включения тип. | 9µs |
| Saturated ctr typ | 60% |
| Время выкл. тип. | 9µs |
| Макс. напр. пит. | 48V |
| Напряжение питания тип. | 5V |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.4V |
| Мин. прямое напряжение | 1.1V |
| Типовое прямое напряжение | 1.25V |
| Макс. обратный ток | 5µA |
| Макс. обратное напряжение | 5V |
| Макс. ток коллектора | 50mA |
| Мин. путь утечки | 5.0mm |
| Мин. испытательное напряжение изоляции, В | 3750Vrms |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Мин. толщина изоляции | 0.4mm |
| Сопротивление изоляции мин. | 1×10^12Ω |
| Тип. сопр. изоляции | 10^14Ω |
| Макс. темп. перехода | 125°C |
| Напряжение эмиттер-коллектор | 7V |
| Импульсный прямой ток макс. | 1A |
| Макс. раб. темп. | 110°C |
| Мин. раб. темп. | -55°C |
| Saturated ctr rank gb min | 30% |
| Темновой ток коллектора макс. | 0.08µA |
| Коэф. передачи макс. | 400% |
| Мин. коэфф. передачи тока | 50% |
| Температура пайки выводов | 260°C |
| Рассеиваемая мощность диода, макс. | 100mW |
| Turn off time switching typ | 70µs |
| Входная/выходная емкость, тип. | 0.8pF |
| Isolation voltage ac 60s min | 3750Vrms |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT |
| Мин. напряжение коллектор-эмиттер | 80V |
| Collector dark current 85c max | 50µA |
| Макс. Pк | 150mW |
| Forward current recommended max | 20mA |
| Forward current recommended typ | 16mA |
| Isolation voltage ac 1s oil typ | 10000Vrms |
| Макс. ток коллектора в закрытом состоянии | 10µA |
| Isolation voltage dc 60s oil typ | 10000Vdc |
| Collector current recommended max | 10mA |
| Collector current recommended typ | 1mA |
| Тип. ёмкость коллектор-эмиттер | 10pF |
| Current transfer ratio rank gb max | 400% |
| Current transfer ratio rank gb min | 100% |
| Макс. рассеиваемая мощность корпуса | 200mW |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Мин. напряжение пробоя эмиттер-коллектор | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
| Collector emitter saturation voltage rank gb max | 0.3V |
