Оптопара с транзисторным выходом x1 3.75kV 80V 0.05A 0.15W 100...600% -55...+110C
У поставщика
ПроизводительTOS
У поставщиков
8 786 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт17,02 ₽
Сумма851,00 ₽
+ доплата 490,00 ₽
В наличии8 786 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 327 — 15,50 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 851,00 ₽. До заказа без доплаты не хватает 16 449,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 851,00 ₽
Описание
Оптопара с транзисторным выходом от Toshiba (TOS) в миниатюрном корпусе SO-6. Выдерживает изоляцию до 3,75 кВ, рабочее напряжение до 80 В и ток до 0,05 А. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Ранг | GB |
| Корпус | 4 PIN SO6 (TOSHIBA 11-4M1S) |
| Тип монтажа | SMD |
| Описание | AC input type photocoupler with photo transistor, SO6 package |

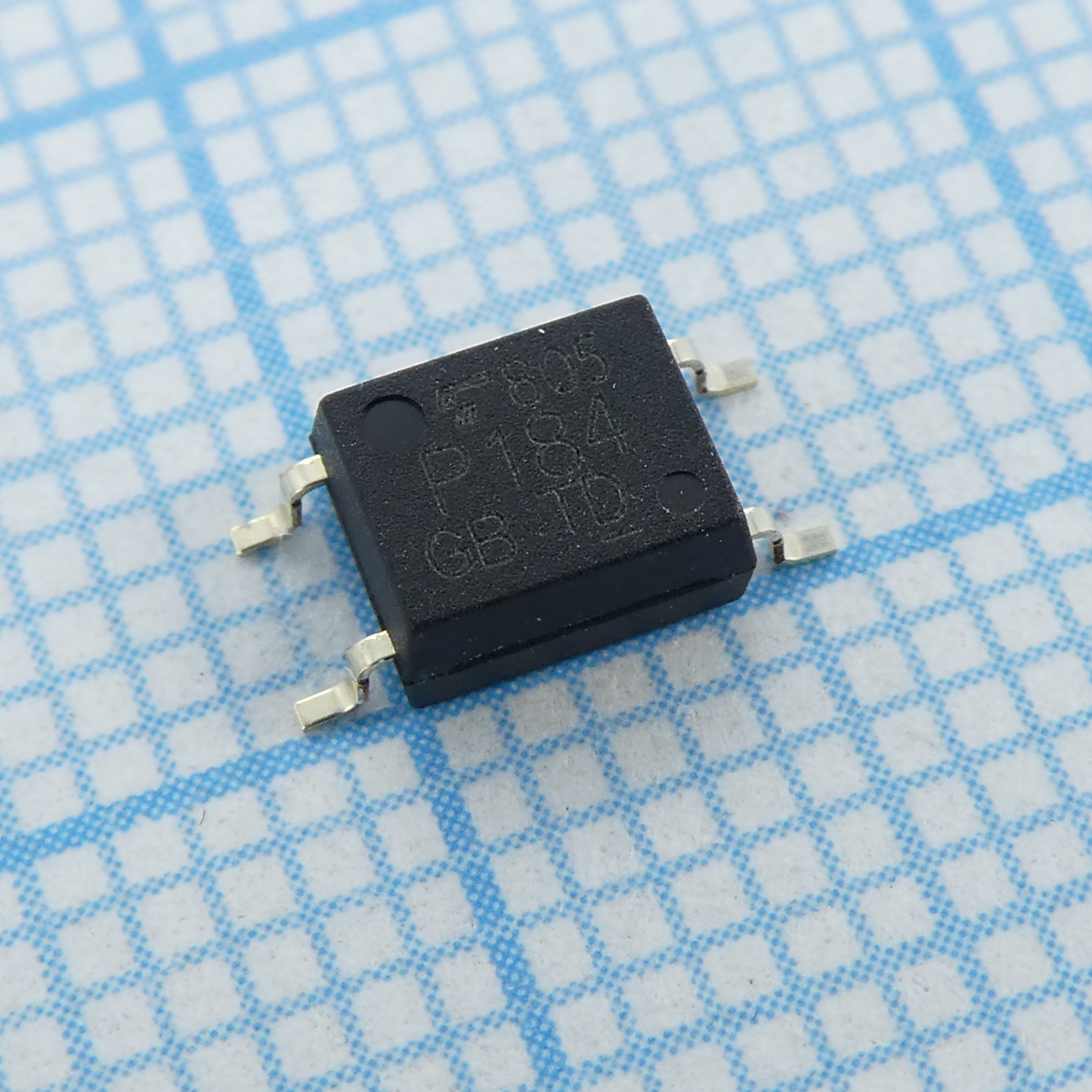

| Артикул | TLP184(GB-TPL,SE(T |
| Применение | Programmable Logic Controllers (PLCs), Private Branch Exchanges (PBXs) |
| Назначение выводов | 1: Anode, Cathode; 3: Cathode, Anode; 4: эмиттер; 6: коллектор |
| Станд. безоп. | UL1577, File No.E67349, cUL: CSA Component Acceptance Service No.5A File No.E67349, VDE: EN60747-5-5, EN60065 or EN60950-1 (Note 1), EN62368-1 (Pending), CQC: GB4943.1, GB8898 |
| Mechanical parameters | Зазор: 5.0mm; Путь утечки: 5.0mm; Толщина внутренней изоляции: 0.4mm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | Ток коллектора: 50mA; Темп. хранения: -55 to 125°C; Раб. температура: -55 to 110°C; Рассеиваемая мощность входа: 100mW; Led rms forward current: ±50mA; Общая рассеиваемая мощность: 200mW; Isolation voltage ac 60s: 3750Vrms; Led junction temperature: 125°C; Напряжение коллектор-эмиттер: 80V; Напряжение эмиттер-коллектор: 7V; Температура пайки выводов: 260°C (10s); Мощн. коллектора: 150mW; Input forward current pulsed: ±1A (PW ≤ 100µs, f = 100Hz); Detector junction temperature: 125°C; Деритинг прямого входного тока: -1.5mA/°C (Ta ≥ 90°C); Input power dissipation derating: -2.9mW/°C (Ta ≥ 90°C); Total power dissipation derating: -2.0mW/°C (Ta ≥ 25°C); Collector power dissipation derating: -1.5mW/°C (Ta ≥ 25°C) |
| Характеристики изоляции | Сопр. изоляции: Min: 1×10^12Ω; Typ: 10^14Ω; Condition: VS = 500V, RH ≤ 60%; Isolation voltage ac 60s: Min: 3750Vrms; Isolation voltage ac 1s in oil: Typ: 10000Vrms; Isolation voltage dc 60s in oil: Typ: 10000Vdc; Total capacitance input to output: Typ: 0.8pF; Condition: VS = 0V, f = 1MHz |
| Характеристики переключения | Время спада: Typ: 3µs; Condition: VCC = 10V, IC = 2mA, RL = 100Ω; Время нарастания: Typ: 2µs; Condition: VCC = 10V, IC = 2mA, RL = 100Ω; Время хранения: Typ: 30µs; Condition: VCC = 5V, IF = 16mA, RL = 1.9kΩ; Время включения: Typ: 3µs; Condition: VCC = 10V, IC = 2mA, RL = 100Ω; Время выключения: Typ: 3µs; Condition: VCC = 10V, IC = 2mA, RL = 100Ω; Turn on time 2: Typ: 0.5µs; Condition: VCC = 5V, IF = 16mA, RL = 1.9kΩ; Turn off time 2: Typ: 50µs; Condition: VCC = 5V, IF = 16mA, RL = 1.9kΩ |
| Электрические характеристики | Тёмный ток: Max: 0.08µA; Typ: 0.01µA; Condition: VCE = 48V, Ta = 25°C; Dark current 85: Max: 50µA; Typ: 2µA; Condition: VCE = 48V, Ta = 85°C; Вх. емкость: Typ: 60pF; Condition: V = 0V, f = 1MHz; Led input forward voltage: Max: 1.4V; Min: 1.1V; Typ: 1.25V; Condition: IF = ±10mA; Ёмкость коллектор-эмиттер: Typ: 10pF; Condition: V = 0V, f = 1MHz; Напряжение пробоя коллектор-эмиттер: Min: 80V; Condition: IC = 0.5mA; Напряжение пробоя эмиттер-коллектор: Min: 7V; Condition: IE = 0.1mA |
| Current transfer ratio rank | Max: 600%; Min: 100% |
| Описание (англ.) | Optocoupler AC-IN 1-CH Transistor DC-OUT 4-Pin SO T/R |
| Связанные электрические характеристики | Коэфф. передачи тока: Max: 600%; Min: 100%; Condition: IF = ±5mA, VCE = 5V, Rank GB; Collector current ratio: Max: 3; Min: 0.33; Typ: 1; Condition: IC(IF=-5mA)/IC(IF=5mA); Ток коллектора в выключенном состоянии: Max: 10µA; Typ: 1µA; Condition: VF = ±0.7V, VCE = 48V; Saturated current transfer ratio: Min: 30%; Condition: IF = ±1mA, VCE = 0.4V, Rank GB; Напряжение насыщения коллектор-эмиттер: Max: 0.3V; Condition: IC = 0.2mA, IF = ±1mA, Rank GB |
