Документация
Оптопара с транзисторным выходом x1 3.75kV 80V 0.05A 0.15W 100...600% -55...+110C NBC
У поставщика
ПроизводительTOS
У поставщиков
1 868 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт109,07 ₽
Сумма1 090,70 ₽
+ доплата 490,00 ₽
В наличии1 868 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 63 — 102,81 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 090,70 ₽. До заказа без доплаты не хватает 16 209,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 090,70 ₽
Описание

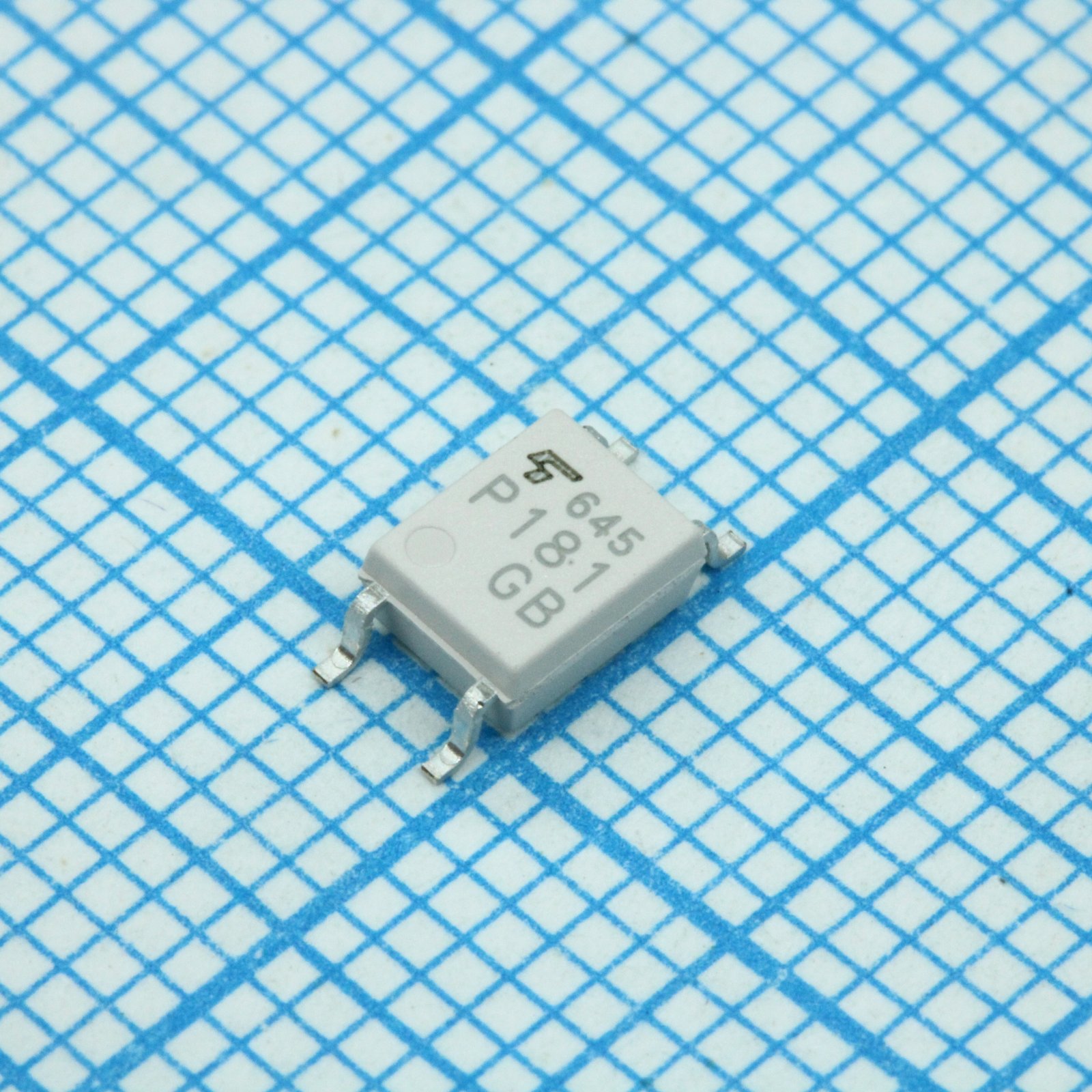

Оптопара с транзисторным выходом от TOS в миниатюрном корпусе 4pin MFSOP6. Выдерживает изоляцию до 3,75 кВ, рабочий ток до 0,05 А и напряжение до 80 В. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Photocoupler, Phototransistor output |
| Вес | 0.09g |
| Корпус | 4pin MFSOP6 (11-4C1) |
| Тип монтажа | SMD |
| Размеры | Ширина: 3.6mm; Высота: 2.5mm; Длина: 7.0mm; Шаг выводов: 2.54mm |
| Предельные значения | Прямой ток: 50mA; Обратное напряжение: 5V; Ток коллектора: 50mA; Напр. изоляции: 3750Vrms; Импульсный прямой ток: 1A; Напряжение коллектор-эмиттер: 80V; Напряжение эмиттер-коллектор: 7V; Диап. темп. хр.: -55°C to 125°C; Температура пайки выводов: 260°C (10s); Мощн. коллектора: 150mW; Диап. раб. темп.: -55°C to 100°C; Operating insulation voltage: 565Vpk; Highest permissible overvoltage: 6000Vpk; Общая рассеиваемая мощность корпуса: 200mW |
| Артикул | TLP181(GB) |
| Производитель | Toshiba |
| Сертификаты | UL1577, VDE0884 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Характеристики переключения | Время спада: Typ: 3μs; Condition: same; Время нарастания: Typ: 2μs; Condition: VCC=10V, IC=2mA, RL=100Ω; Время хранения: Typ: 25μs; Condition: same; Время включения: Typ: 2μs to 3μs; Condition: VCC=5V, IF=16mA, RL=1.9kΩ; Время выключения: Typ: 40μs; Condition: same |
| Электрические характеристики | Saturated ctr: Min: 30%; Condition: IF=1mA, VCE=0.4V, rank GB; Capacitance led: Typ: 30pF; Condition: V=0, f=1MHz; Прямое напряжение: Max: 1.3V; Min: 1.0V; Typ: 1.15V; Condition: IF=10mA; Обратный ток: Max: 10μA; Condition: VR=5V; Сопр. изоляции: Min: 1e12Ω; Condition: VS=500V, RH=60%; Темновой ток коллектора: Max: 0.1μA; Condition: VCE=48V, Ta=25°C; Коэфф. передачи тока: Max: 600%; Min: 100%; Condition: IF=5mA, VCE=5V, rank GB; Ток коллектора в выключенном состоянии: Max: 10μA; Condition: VF=0.7V, VCE=48V; Capacitance collector emitter: Typ: 10pF; Condition: V=0, f=1MHz; Напряжение пробоя коллектор-эмиттер: Min: 80V; Condition: IC=0.5mA; Напряжение пробоя эмиттер-коллектор: Min: 7V; Condition: IE=0.1mA; Напряжение насыщения коллектор-эмиттер: Max: 0.4V; Condition: IC=2.4mA, IF=8mA |
| Описание (англ.) | Опто транзистор x1 3.75kV 80V 0.05A 0.15W 100...600% -55...+110C NBC |
| Рекомендуемые рабочие условия | Напряжение питания: 5V to 48V; Прямой ток: 16mA to 20mA; Ток коллектора: 1mA to 10mA; Раб. температура: -25°C to 85°C |
