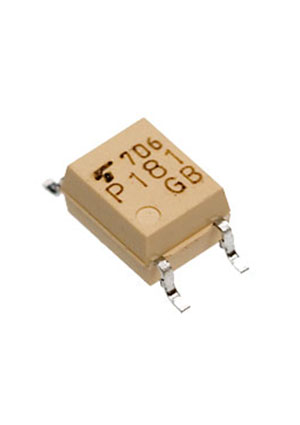

Оптопара TLP181(GB,F,T)
У поставщика
У поставщиков
16 000 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:16 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 100 | 13,46 |
| от 1 000 | 10,93 |
Описание
Оптопара TOSHIBA TLP181(GB,F,T) в миниатюрном SMD-корпусе MINI FLAT COUPLER. Выдерживает изоляцию до 3750 Вrms, работает при напряжении коллектор-эмиттер до 80 В и токе до 50 мА. Подходит для гальванической развязки в промышленной автоматике, блоках питания и интерфейсных модулях.
Технические характеристики
| Тип | Optocoupler |
| Вес | 0.09g |
| Корпус | Mini Flat Coupler |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Стандарты | UL1577, VDE0884 |
| Размеры | Ширина: 3.6±0.2mm; Высота: 4.4mm; Длина: 7.0±0.4mm; Толщина: 2.5±0.2mm; Шаг выводов: 2.54mm |
| Ёмкость | Led capacitance: 30pF; Collector emitter capacitance: 10pF |
| Артикул | TLP181(GB,F,T) |
| Dark current | Collector dark current 25C: 0.01μA typical, 0.1μA max; Collector dark current 85C: 2μA typical, 50μA max |
| Тип упаковки | MINI FLAT COUPLER |
| Power ratings | Total package derating: -2.0 mW/°C above 25°C; Collector power derating: -1.5 mW/°C above 25°C; Forward current derating: -0.7 mA/°C above 53°C; Мощн. коллектора: 150mW; Total package power dissipation: 200mW |
| Сертификаты | UL1577 (File No. E67349), VDE0884 |
| Current ratings | Макс. прямой ток: 50mA; Макс. ток коллектора: 50mA; Импульсный прямой ток: 1A; Forward current recommended: 16mA typical, 20mA max; Collector current recommended: 1mA to 10mA |
| Switching times | Время спада: 3μs; Время нарастания: 2μs; Время включения: 2μs to 3μs; Время выключения: 3μs to 40μs |
| Voltage ratings | Напр. изоляции: 3750Vrms; Reverse voltage led: 5V; Диапазон питания: 5V to 48V; Макс. напр. К-Э: 80V; Макс. Uэк: 7V |
| Доп. примечания | Contains gallium arsenide (GaAs). Do not break, cut, or pulverize. |
| Конфиг. выводов | 1: ANODE; 3: CATHODE; 4: EMITTER; 6: COLLECTOR |
| Saturation voltage | Other condition: 0.4V typical at IC=2.4mA, IF=8mA; Напряжение насыщения коллектор-эмиттер: 0.2V typical, 0.4V max at IC=0.2mA, IF=1mA (rank GB) |
| Temperature ranges | Storage: -55°C to 125°C; Operating: -55°C to 100°C; Recommended operating: -25°C to 85°C |
| Сопр. изоляции | 1e12 ohms min |
| Current transfer ratio | Condition: IF=5mA, VCE=5V; Rank gb max: 600%; Rank gb min: 100% |
| Предельные значения | Forward current if: 50mA; Reverse voltage vr: 5V; Ток коллектора Ic: 50mA; Isolation voltage bvs: 3750Vrms (AC, 1min, 60%RH); Темп. перехода Tj: 125°C; Collector power derating: -1.5mW/°C above 25°C; Forward current derating: -0.7mA/°C above 53°C; Storage temperature tstg: -55°C to 125°C; Pulse forward current ifp: 1A (100μs pulse, 100pps); Температура пайки выводов: 260°C (10s); Operating temperature topr: -55°C to 100°C; Total package power derating: -2.0mW/°C above 25°C; Напряжение коллектор-эмиттер Vceo: 80V; Pк: 150mW; Emitter collector voltage veco: 7V; Total package power dissipation pt: 200mW |
| Temperature coefficients | Forward voltage temperature coefficient: -2.0mV/°C typ (at IF=10mA) |
| Isolation characteristics | Isolation resistance rs: Min: 1e12Ω; Typ: 1e14Ω; Condition: VS=500V, RH=60%; Isolation voltage bvs ac: 3750Vrms (AC, 1min); Isolation voltage dc oil: 10000Vdc (DC, 1min in oil); Highest permissible over voltage: 6000Vpk; Maximum operating insulation voltage: 565Vpk |
| Switching characteristics | Test condition 1: Ic: 2mA; Rl: 100Ω; Vcc: 10V; Fall time tf: 3μs typ; Rise time tr: 2μs typ; Turn on time ton: 3μs typ; Turn off time toff: 3μs typ; Test condition 2: If: 16mA; Rl: 1.9kΩ; Vcc: 5V; Storage time ts: 25μs typ; Turn on time ton: 2μs typ; Turn off time toff: 40μs typ |
| Recommended operating conditions | Forward current if: 16mA typ, 20mA max; Supply voltage vcc: 5V to 48V; Ток коллектора Ic: 1mA to 10mA; Operating temperature topr: -25°C to 85°C |
| Coupled electrical characteristics | Saturated ctr: Condition: IF=1mA, VCE=0.4V, Ta=25°C; Min rank gb: 30%; Min standard: 60%; Current transfer ratio ctr: Max: 600%; Min: 50%; Condition: IF=5mA, VCE=5V, Ta=25°C; Current transfer ratio rank gb: Max: 600%; Min: 100%; Condition: IF=5mA, VCE=5V, Ta=25°C; Off state collector current icoff: Max: 10μA; Typ: 1μA; Condition: VF=0.7V, VCE=48V, Ta=25°C; Напряжение насыщения КЭ: Max: 0.4V; Typ: 0.2V; Condition: IC=0.2mA, IF=1mA, Ta=25°C; Collector emitter saturation voltage rank gb: Max: 0.4V; Min: 0.2V; Condition: IC=0.2mA, IF=1mA, Ta=25°C |
| Individual electrical characteristics | Прямое напряжение: Max: 1.3V; Min: 1.0V; Typ: 1.15V; Condition: IF=10mA, Ta=25°C; Led capacitance ct: Typ: 30pF; Condition: V=0, f=1MHz; Reverse current ir: Max: 10μA; Condition: VR=5V, Ta=25°C; Collector dark current iceo: Max: 0.1μA; Typ: 0.01μA; Condition: VCE=48V, Ta=25°C, ambient light <1000 lx; Collector dark current iceo 85c: Max: 50μA; Typ: 2μA; Condition: VCE=48V, Ta=85°C, ambient light <1000 lx; Collector emitter capacitance cce: Typ: 10pF; Condition: V=0, f=1MHz; Напряж. пробоя К-Э: Min: 80V; Condition: IC=0.5mA, Ta=25°C; Emitter collector breakdown voltage vbreco: Min: 7V; Condition: IE=0.1mA, Ta=25°C |
