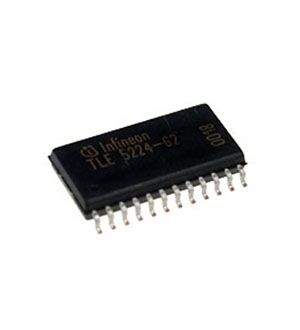

TLE5224G2, транзистор 2x4A Low Sw.PDSO-24-3
У поставщика
ПроизводительInfineon
У поставщиков
4 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 217,35 |
| от 100 | 198,72 |
| от 1 000 | 174,49 |
Описание
Infineon TLE5224G2 — это сдвоенный низкосторонний ключ (Low-Side Switch) в корпусе P-DSO-24-3. Устройство рассчитано на номинальный выходной ток 2 x 1,3 А, имеет защиту от электростатического разряда и встроенный стабилитрон с напряжением фиксации до 65 В. Типовое сопротивление открытого канала составляет 0,25 Ом. Применяется в промышленной автоматике и автомобильной электронике для коммутации нагрузок.
Технические характеристики
| Тип | Low-Side Switch |
| Корпус | P-DSO-24-3 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Корпус | SO-24 |
| Защита от ЭСР | Да |
| Clamp voltage max | 65V |
| Clamp voltage min | 45V |
| Макс. R вкл. | 0.5Ω at 150°C |
| On resistance typ | 0.25Ω at 25°C |
| Макс. напр. пит. | 45V |
| Мин. напр. пит. | 4.8V |
| Структура | Инт. ключ |
| Диап. вх. напр. | -0.3V to 6V |
| Вх. низ. напр. макс. | 1.0V |
| Вх. выс. напр. мин. | 2.0V |
| Nominal output current | 2 x 1.3A |
| Pull down resistor typ | 20kΩ |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Output on delay time max | 40µs |
| Output on delay time typ | 10µs |
| Pull down resistor range | 14kΩ to 26kΩ at 25°C, 10kΩ to 40kΩ at 125°C |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Output off delay time typ | 50µs |
| Status output voltage low | 0.5V at 2mA |
| Overtemperature hysteresis | 10K |
| Абс. макс. напряжение питания | 60V |
| Overtemperature threshold max | 200°C |
| Overtemperature threshold min | 170°C |
| Status output leakage current | 10µA |
| Supply current outputs on max | 5mA |
| Output current per channel lim | self limited, typ 5.25A at 25°C, 4A at 150°C |
| Overload threshold current min | 4A at 150°C |
| Overload threshold current typ | 5.25A at 25°C |
| Supply current outputs off typ | 1-2mA |
| Drain source voltage continuous | 45V |
| Inductive load switch off energy | 400mJ at 150°C |
| Тепловое сопр. переход-корпус | 12 K/W |
| Тепловое сопротивление переход-среда | 75 K/W |
| Максимальный ток сток-исток при 25 С Iси макс..А | 4 |
