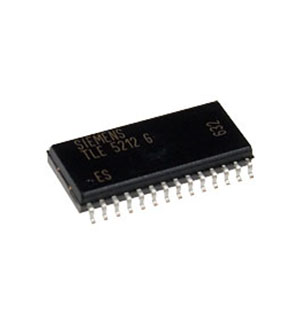

TLE5212G, транзистор 2x0.5A 4x50mA low-side SO28
У поставщика
ПроизводительInfineon
У поставщиков
1 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 414,00 |
| от 5 | 381,92 |
| от 50 | 309,87 |
Описание
Infineon TLE5212G — это шестиканальный силовой транзистор с открытым стоком в корпусе SO-28 для поверхностного монтажа. Устройство объединяет два канала на 0,5 А и четыре канала на 50 мА, работает при напряжении от 5,5 до 24 В и оснащено защитой от перегрузки, короткого замыкания и перегрева. Применяется в промышленной автоматике и автомобильной электронике для управления реле, светодиодами и нагрузками.
Технические характеристики
| Корпус | P-DSO-28-6 |
| Тип монтажа | SMD |
| Тип выхода | open drain DMOS |
| Корпус | SO-28 |
| Количество каналов | 6 |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 5.5V |
| Структура | Инт. ключ |
| Макс. тактовая частота | 2MHz |
| Защита | overload protection, short circuit protection, overvoltage protection, overtemperature monitoring, ESD protection |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Абс. макс. вх. напр. | 7V |
| Output current channel 1 4 | 50mA |
| Output current channel 5 6 | 500mA |
| Абс. макс. напряжение питания | 45V |
| Drain source clamping voltage | 34V |
| On resistance channel 1 4 typ | 8Ω |
| On resistance channel 5 6 typ | 0.8Ω |
| Output voltage continuous max | 25V |
| Supply current outputs on max | 20mA |
| Supply current outputs off max | 15mA |
| Тепловое сопр. переход-корпус | 19K/W |
| Absolute junction temperature max | 150°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 60K/W |
| On resistance channel 1 4 max at 140C | 16Ω |
| Output current reverse poling channel 1 4 | -50mA |
| Output current reverse poling channel 5 6 | -500mA |
| Output current during clamping channel 1 4 | 70mA |
| Output current during clamping channel 5 6 | 700mA |
| Максимальное напряжение сток-исток Uси,В | 24 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 0.5 |
