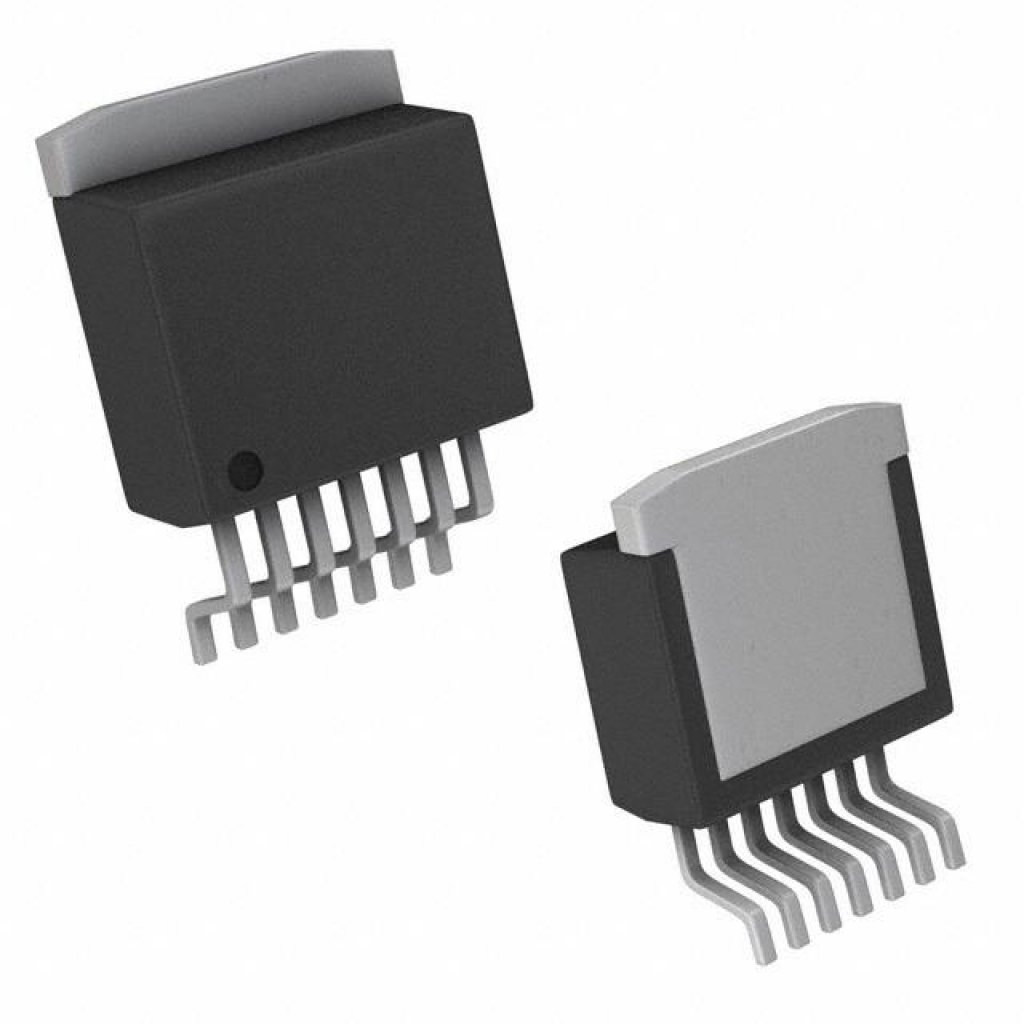

Линейный стабилизатор тока для LED подсветки TO263-7
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
361 шт.
Норм. уп.: 127
Цены поставщиков
Склад 13
В наличии:361 шт
Срок поставки: до недели
Норм. уп.: 127
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 151,54 |
| от 9 | 149,30 |
| от 18 | 146,44 |
| от 35 | 142,50 |
| от 70 | 137,22 |
Описание
Линейный стабилизатор тока от Infineon для светодиодной подсветки. Выполнен в корпусе TO-263-7, поставляется на ленте. Обеспечивает точную стабилизацию тока для надежной работы LED-цепочек. Применяется в бытовой электронике и светотехнических решениях.
Технические характеристики
| Корпус | PG-TO263-7 |
| Тип монтажа | SMD |
| Компонент | TLE4309G |
| Размеры | 10±0.2mm (width), 9.8±0.15mm (length) |
| Описание | Adjustable Linear Low Dropout LED Driver |
| Корпус | TO-263-7 |
| Задержка включения | 0-40µs (typ 15µs) |
| Рейтинг ЭСР HBM | 2kV |
| Соотв. RoHS | Да |
| Задержка выключения | 0-40µs (typ 15µs) |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 4.5V |
| Pwm low threshold | 0.7V |
| Макс. вых. ток | 500mA |
| Pwm high threshold | 2.6V |
| Dropout voltage max | 0.7V at 300mA |
| Защита | Overtemperature shutdown, short circuit proof, reverse polarity protection |
| Диапазон выходного тока | Adjustable via external resistor |
| Quiescent current on | 12-22mA |
| Input voltage abs max | 45V |
| Pwm input current low | -1 to 1µA |
| Quiescent current off | <1µA (typical 0.1µA) |
| Pwm input current high | 220-500µA at 5V |
| Типовое падение напряжения | 0.35V |
| Reference voltage range | 172-184mV (Rref 0.39-1.0Ω), 171-185mV (full range) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current specified | 171-185mA (Rref=1.0Ω), 438-474mA (Rref=0.39Ω) |
| Pwm enable voltage range | 0V to 24V |
| Reference resistor range | 0.39Ω to 1.8Ω |
| Input voltage reverse max | -42V |
| Reference voltage typical | 178mV |
| Диап. темп. хр. | -50°C to 150°C |
| Output current limit typical | 600mA |
| Описание (англ.) | TO263-7/LINEAR VOLTAGE REGULATOR |
| Тепловое сопр. переход-корпус | 3 K/W |
| Operating ambient temperature max | 85°C |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Thermal resistance junction ambient 300mm2 | 52 K/W |
| Thermal resistance junction ambient 600mm2 | 39 K/W |
| Thermal resistance junction ambient footprint | 78 K/W |
