Линейный стабилизатор с низким падением напряжения подстраиваемый 0.4А
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
241 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:241 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 203,52 |
| от 12 | 190,64 |
| от 24 | 180,15 |
| от 47 | 172,33 |
| от 94 | 166,51 |
Описание

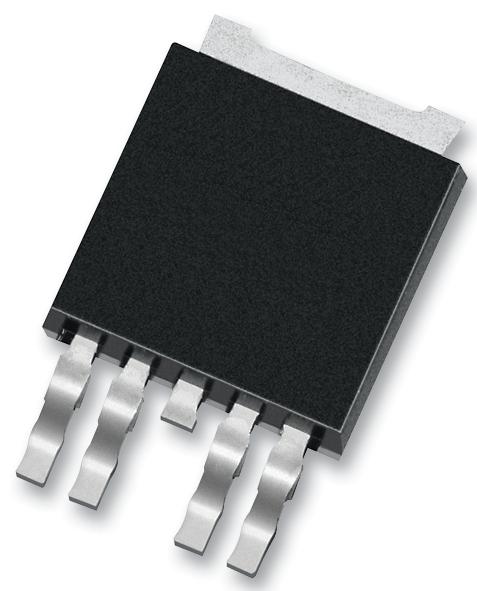

Линейный стабилизатор Infineon TLE4276DVATMA2 с низким падением напряжения. Обеспечивает выходной ток до 0,4 А и стабильное напряжение 5 В с точностью 4%. Выполнен в компактном корпусе P-TO252-5 и рассчитан на рабочий диапазон температур от -40 до +150 °C. Подходит для применения в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Корпус | PG-TO252-5 |
| Тип монтажа | SMD |
| Green product | Да |
| Рейтинг ЭСР HBM | 2000V |
| Входной конденсатор | Керамика |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.5V |
| Макс. вых. ток | 400mA |
| Dropout voltage max | 500mV |
| Dropout voltage typ | 250mV |
| Макс. регулировка линии | 25mV |
| Стаб. по линии тип. | 15mV |
| Макс. регулировка нагрузки | 35mV |
| Типовая регулировка нагрузки | 5mV |
| Защита от КЗ | Да |
| Автомобильный | AEC-Q100/101 |
| Мин. выходной конденсатор | 22µF |
| Output current limit | 400mA to 1100mA |
| Диап. вых. напр. | 1.2V to 40V |
| Макс. ток покоя | 220µA |
| Ток покоя тип. | 100µA |
| Inhibit voltage on max | 3.5V |
| Inhibit voltage on min | 2V |
| Reverse polarity proof | Да |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output capacitor esr max | 3Ω |
| Допуск вых. напр. | ±4% |
| Защита от перегрева | Да |
| Коэффициент подавления питания | 54dB |
| Описание (англ.) | LDO REGULATOR +5V 4% 400MA TO252-5 |
| Temperature output voltage drift | 0.5mV/K |
| Тепловое сопр. переход-корпус | 4K/W |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40°C ~ 150°C |
| Thermal resistance junction ambient to220 | 65K/W |
| Thermal resistance junction ambient to252 to263 | 80K/W |
