Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.55 А
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
145 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:145 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 177,42 |
| от 2 | 175,13 |
| от 4 | 172,16 |
| от 8 | 168,30 |
| от 16 | 163,27 |
Описание

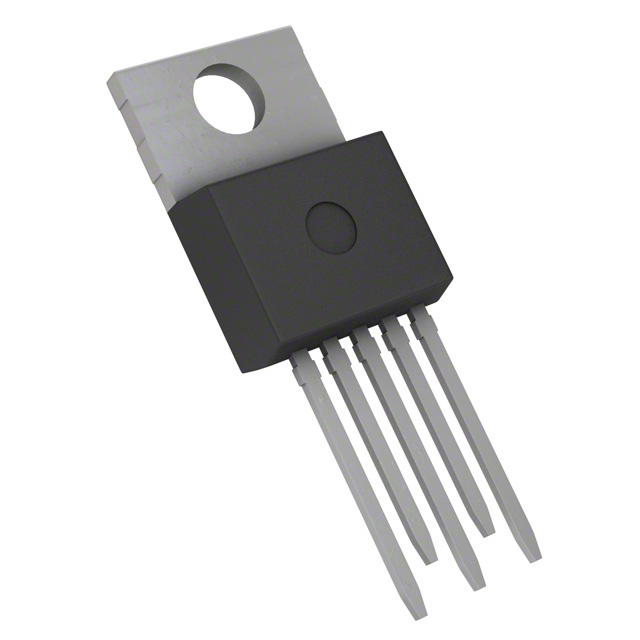

Линейный стабилизатор TLE4270S от Infineon — это микросхема с низким падением напряжения и положительной полярностью. Обеспечивает стабильное выходное напряжение 5 В при токе до 0,55 А, работает в корпусе P-TO220-5 в широком диапазоне температур от -40°C до 150°C. Подходит для промышленной автоматики и автомобильной электроники.
Технические характеристики
| PSRR | 54dB |
| Корпус | P-TO220-5-12 |
| Тип монтажа | Выводной |
| Кол-во выводов | 5 |
| Защита от ЭСР | >4000V |
| Вых. напряжение | 5V |
| Psrr frequency | 100Hz |
| Delay capacitor | 100nF |
| Входной конденсатор | 470nF |
| Reset pullup max | 46kΩ |
| Reset pullup min | 18kΩ |
| Reset pullup typ | 30kΩ |
| Макс. вх. напр. | 42V |
| Мин. входное напряжение | 6V |
| Макс. вых. ток | 650mA |
| Макс. выходное напряжение | 5.10V |
| Мин. вых. напряжение | 4.90V |
| Output voltage typ | 5.00V |
| Dropout voltage max | 700mV |
| Dropout voltage typ | 350mV |
| Макс. регулировка линии | 25mV |
| Стаб. по линии тип. | 12mV |
| Макс. регулировка нагрузки | 50mV |
| Типовая регулировка нагрузки | 25mV |
| Reset threshold max | 4.8V |
| Reset threshold min | 4.5V |
| Reset threshold typ | 4.65V |
| Мин. выходной конденсатор | 22µF |
| Reset delay time typ | 13ms |
| Абс. макс. импульсное входное напряжение, В | 42V |
| Input voltage abs min | -42V |
| Reset low voltage typ | 60mV |
| Reset high voltage min | 4.5V |
| Overvoltage turnoff max | 46V |
| Overvoltage turnoff min | 42V |
| Overvoltage turnoff typ | 44V |
| Reset reaction time max | 3µs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Output capacitor esr max | 3Ω |
| Допуск вых. напр. | ±2% |
| Reset charge current max | 25µA |
| Reset charge current min | 8µA |
| Reset charge current typ | 14µA |
| Quiescent current max 5mA | 1.5mA |
| Quiescent current typ 5mA | 1mA |
| Reset low voltage max 3mA | 400mV |
| Reset lower threshold max | 0.8V |
| Reset lower threshold min | 0.2V |
| Reset lower threshold typ | 0.45V |
| Reset upper threshold max | 2.3V |
| Reset upper threshold min | 1.4V |
| Reset upper threshold typ | 1.8V |
| Input voltage transient max | 65V |
| Output current limiting min | 650mA |
| Output current limiting typ | 850mA |
| Quiescent current max 550mA | 75mA |
| Quiescent current typ 550mA | 55mA |
| Описание (англ.) | REG LDO 5V 0.55A TO220-5 |
| Quiescent current max 550mA 5V | 90mA |
| Quiescent current typ 550mA 5V | 70mA |
| Input voltage transient duration | 400ms |
| Тепловое сопр. переход-корпус | 3K/W |
| Тепловое сопротивление переход-среда | 65K/W |
| Рабочая температура | -40°C ~ 150°C |
