Регулируемый стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.18 А
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
175 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:175 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,32 |
| от 11 | 31,37 |
| от 21 | 30,05 |
| от 41 | 28,55 |
| от 81 | 27,03 |
Описание

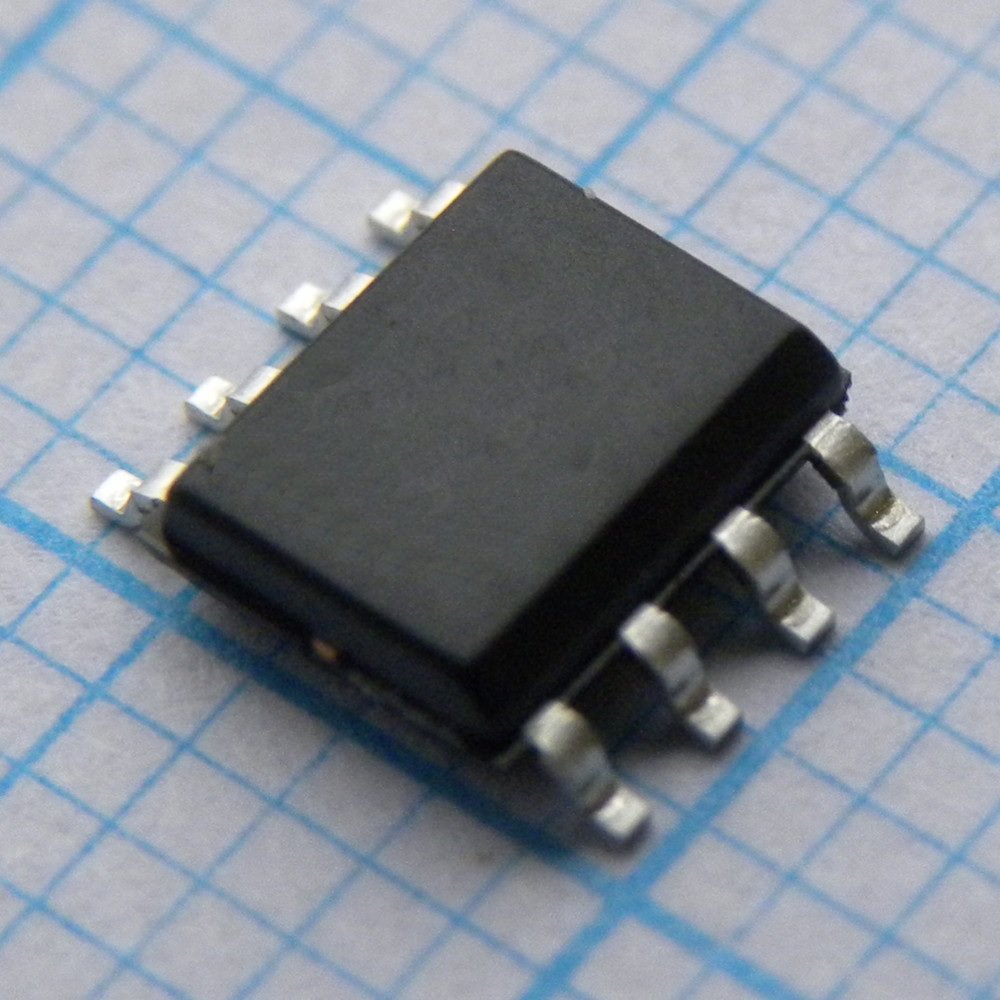

Регулируемый стабилизатор напряжения Infineon TLE4268GS в корпусе PG-DSO-8 для поверхностного монтажа. Обеспечивает выходное напряжение 5 В при токе до 180 мА с низким падением напряжения (типовое 0,25 В). Компонент имеет расширенный диапазон входного напряжения до 45 В, защиту от перегрева и короткого замыкания, а также встроенный сторожевой таймер. Подходит для автомобильной электроники и промышленной автоматики.
Технические характеристики
| Корпус | PG-DSO-8 |
| Особенности | watchdog, settable reset threshold, overtemperature protection, reverse polarity protection, short-circuit proof, AEC qualified, RoHS compliant |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Aec qualified | Да |
| Green product | RoHS compliant |
| Вых. напряжение | 5V |
| Автомобильный класс | Да |
| Drop voltage max | 0.50V |
| Drop voltage typ | 0.25V |
| Выходной конденсатор | 22µF |
| Макс. вх. напр. | 45V |
| Мин. входное напряжение | 5.5V |
| Watchdog function | active only when load exceeds 8mA |
| Ground current max | 50mA |
| Ground current min | -100mA |
| Макс. вых. ток | 250mA |
| Мин. выходной ток | 180mA |
| Output current typ | 250mA |
| Макс. выходное напряжение | 5.10V |
| Мин. вых. напряжение | 4.90V |
| Dropout voltage max | 0.50V |
| Dropout voltage typ | 0.25V |
| Макс. регулировка линии | 30mV |
| Стаб. по линии тип. | 10mV |
| Макс. регулировка нагрузки | 30mV |
| Типовая регулировка нагрузки | 10mV |
| Защита | overtemperature protection, reverse polarity protection, short-circuit proof, overload protection |
| Reset threshold max | 4.8V |
| Reset threshold min | 4.2V |
| Reset threshold typ | 4.5V |
| Watchdog period max | 75ms |
| Watchdog period min | 30ms |
| Watchdog period typ | 55ms |
| Reset delay time max | 25ms |
| Reset delay time min | 10ms |
| Reset delay time typ | 15ms |
| Абс. макс. импульсное входное напряжение, В | -30V to 45V |
| Макс. ток покоя | 450μA |
| Ток покоя тип. | 300μA |
| Reset delay capacitor | 100nF |
| Reset low voltage max | 0.5V |
| Reset low voltage typ | 0.2V |
| Номин. вых. напр. | 5.0V |
| Watchdog slew rate min | 5V/μs |
| Reset reaction time typ | 2μs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Output capacitor esr max | 3Ω |
| Допуск вых. напр. | ±2% |
| Quiescent current no load | 300μA |
| Watchdog trigger time max | 60ms |
| Watchdog trigger time min | 25ms |
| Watchdog trigger time typ | 40ms |
| Абс. макс. вх. напр. | 45V |
| Input voltage absolute min | -30V |
| Reset adjust threshold max | 1.45V |
| Reset adjust threshold min | 1.28V |
| Reset adjust threshold typ | 1.35V |
| Reset charging current max | 18µA |
| Reset charging current min | 5µA |
| Reset charging current typ | 12µA |
| Reset pull up resistor max | 46kΩ |
| Reset pull up resistor min | 18kΩ |
| Reset pull up resistor typ | 30kΩ |
| Drop voltage test condition | at 150mA |
| Output current limiting min | 180mA |
| Output current limiting typ | 250mA |
| Output voltage absolute max | 7V |
| Output voltage absolute min | -0.3V |
| Reset pullup resistance max | 46kΩ |
| Reset pullup resistance min | 18kΩ |
| Reset pullup resistance typ | 30kΩ |
| Reset threshold voltage max | 4.8V |
| Reset threshold voltage min | 4.2V |
| Reset threshold voltage typ | 4.5V |
| Watchdog charge current max | 18μA |
| Watchdog charge current min | 5μA |
| Watchdog charge current typ | 12μA |
| Рекомендуемый выходной конденсатор | 22μF |
| Reset saturation voltage max | 100mV |
| Reset saturation voltage typ | 30mV |
| Watchdog max pulse frequency | 10kHz |
| Watchdog charging current max | 18µA |
| Watchdog charging current min | 5µA |
| Watchdog charging current typ | 12µA |
| Quiescent current at 150mA max | 20mA |
| Quiescent current at 150mA typ | 13mA |
| Watchdog discharge current max | 5.2μA |
| Watchdog discharge current min | 1.5μA |
| Watchdog discharge current typ | 3.5μA |
| Watchdog activating current max | 15mA |
| Watchdog activating current min | 2mA |
| Watchdog activating current typ | 8mA |
| Lower reset timing threshold max | 0.55V |
| Lower reset timing threshold min | 0.2V |
| Lower reset timing threshold typ | 0.4V |
| Reset delay voltage absolute max | 7V |
| Reset delay voltage absolute min | -0.3V |
| Reset lower timing threshold max | 0.55V |
| Reset lower timing threshold min | 0.2V |
| Reset lower timing threshold typ | 0.4V |
| Reset upper timing threshold max | 2.2V |
| Reset upper timing threshold min | 1.4V |
| Reset upper timing threshold typ | 1.8V |
| Supply current at 150mA load max | 20mA |
| Supply current at 150mA load typ | 13mA |
| Upper reset timing threshold max | 2.2V |
| Upper reset timing threshold min | 1.4V |
| Upper reset timing threshold typ | 1.8V |
| Reset output voltage absolute max | 7V |
| Reset output voltage absolute min | -0.3V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Watchdog input voltage absolute max | 7V |
| Watchdog input voltage absolute min | -0.3V |
| Watchdog lower timing threshold max | 0.55V |
| Watchdog lower timing threshold min | 0.2V |
| Watchdog lower timing threshold typ | 0.4V |
| Watchdog upper timing threshold max | 2.2V |
| Watchdog upper timing threshold min | 1.4V |
| Watchdog upper timing threshold typ | 1.8V |
| Junction temperature recommended max | 125°C |
| Reset threshold voltage absolute max | 7V |
| Reset threshold voltage absolute min | -0.3V |
| Thermal resistance junction pin dso8 | 72K/W |
| Thermal resistance junction pin dso20 | 23K/W |
| Thermal resistance junction ambient dso8 | 185K/W |
| Thermal resistance junction pin pg dso 8 | 72K/W |
| Thermal resistance junction ambient dso20 | 100K/W |
| Thermal resistance junction pin pg dso 20 | 23K/W |
| Thermal resistance junction ambient pg dso 8 | 185K/W |
| Thermal resistance junction ambient pg dso 20 | 100K/W |
